M4516-20／5t通用电动双梁桥式起重机桥架结构设计 下载积分：50　资料编号： M4516

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

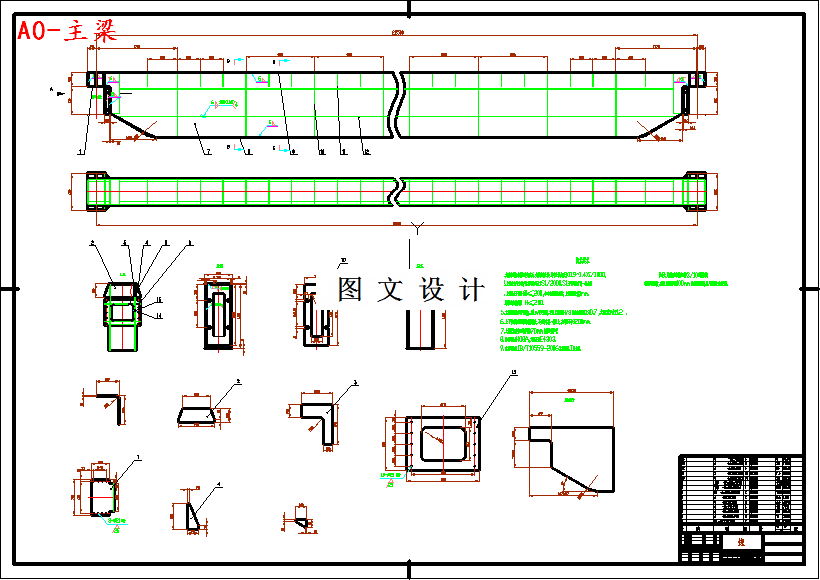

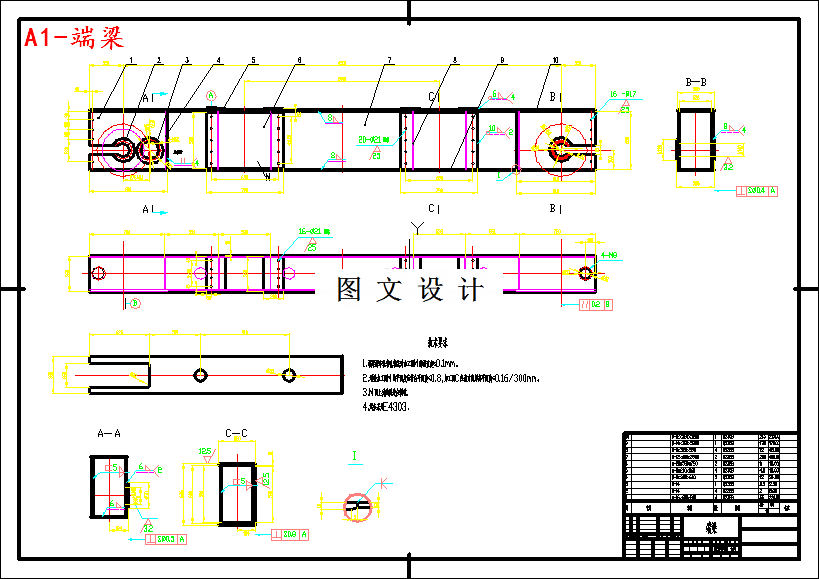

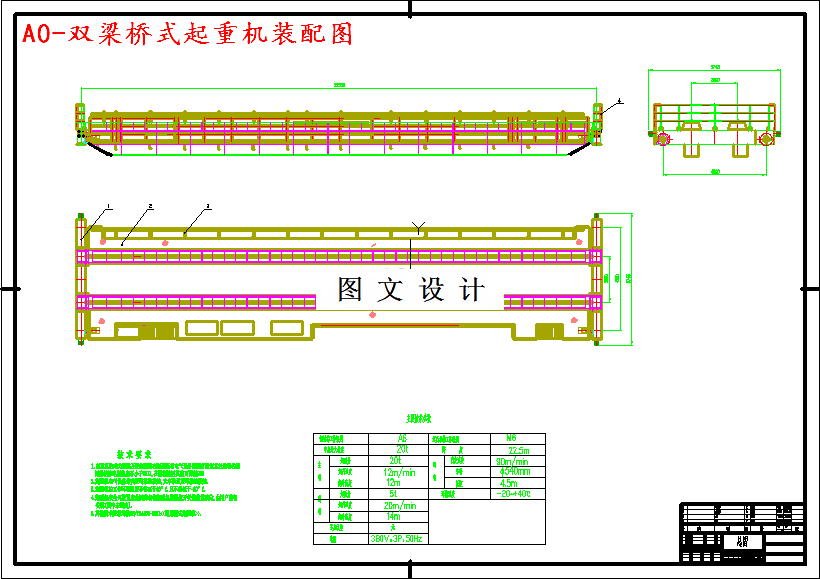

CAD版本图纸，共3张

摘要

本次设计课题为20/5t通用电动双梁桥式起重机桥架结构的设计，通过对主梁和端梁载荷的确定与计算，初步确定一个截面尺寸来选定结构尺寸，最后对强度刚度以及稳定性进行校核，最终确定了起重量为20/5t、桥跨度为22.5米的桥架结构尺寸，并完成了对起重机总图，主梁，端粱图纸的绘制。 主要设计参数： 起重量20/5t，跨度22.5米，起升高度12/14m，起升速度12/20 m/min，工作级别M5/M5。 小车机构设计参数： 小车运行速度45m/min,大车运行速度90m/min，轨距2000mm，参考轮距2400mm， 小车参考自重：约7.6t，工作级别M5。 主要研究内容： 1 桥架总体设计； 2 载荷计算； 3 主梁计算； 4 端梁计算； 5 主梁与端梁的连接 6 刚度计算
