M4517-713TEU集装箱船总体设计 下载积分：60　资料编号： M4517

作品包括:

Word版设计说明书1份

开题报告一份

CAD版本图纸，共6张

摘要

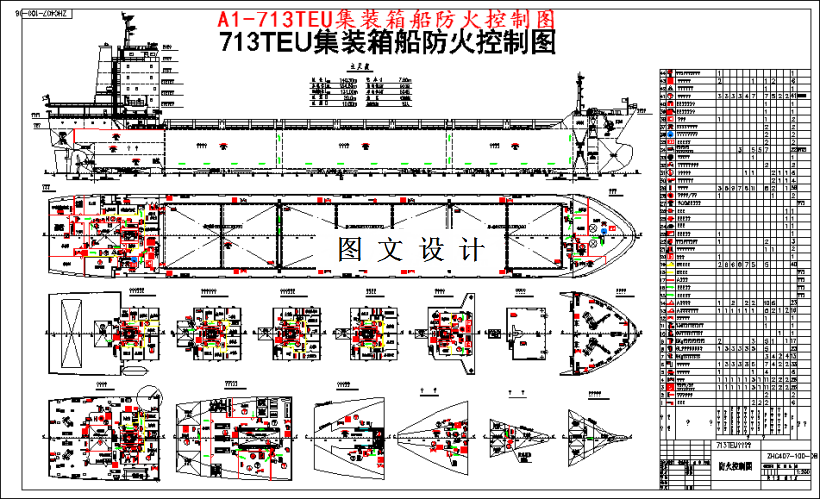

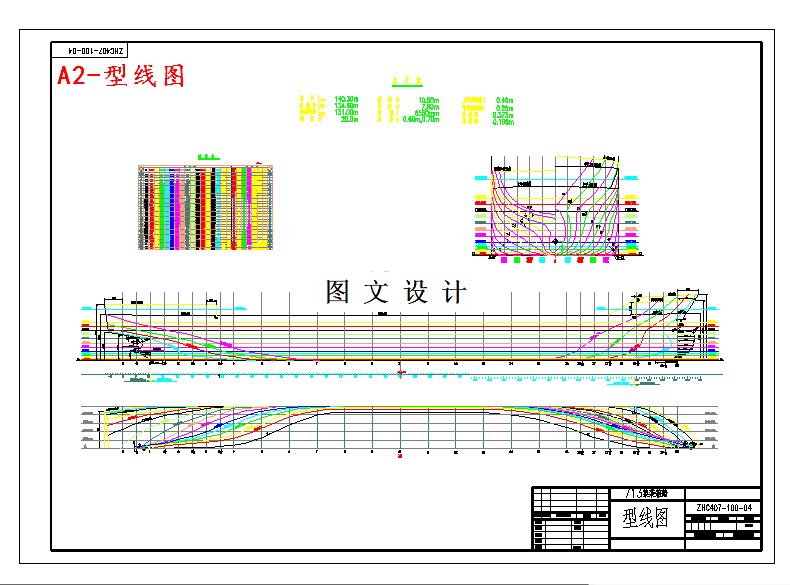

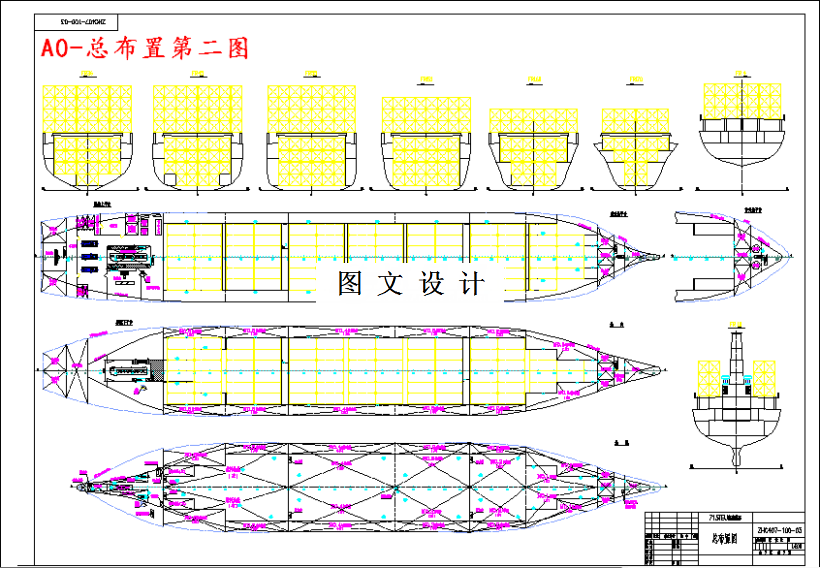

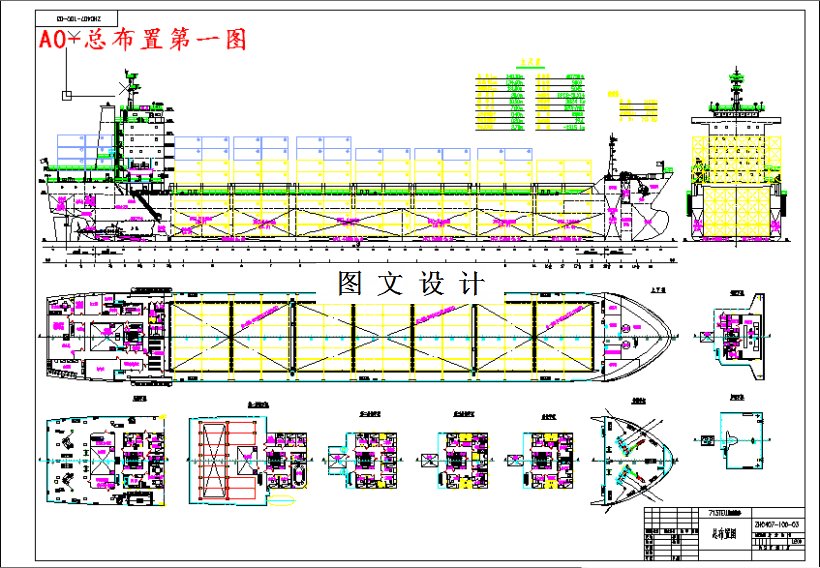

本船为713TEU集装箱船，是双壳、双底、大开口、单甲板、尾机型、单机、单桨、单舵、设有首楼和尾楼的钢质全电焊结构船舶。装运集装箱货物，适用于我国近海航区.该设计主要包括四个部分：总布置图部分、锚系，泊系布置图部分、防火控制图部分，舵系布置图。一、根据船舶主要要素、船型参数、型线图，按照法规和规范的要求进行总布置设计。二、按照已知的数据根据《钢质海船入级规范》2006计算出舾装数，确定锚泊的设备。三、根据《船舶与海上设施法定检验规则》2004进行防火控制图的设计。四、进行舵的结构强度校包括全船说明和设计总结，主要参数：总长LOA=140.30m，垂直水线长LPP=131.00m，型宽B=20.00m，型深D=10.50m，设计吃水d=7.80m，设计排水量△=16282.9t。
