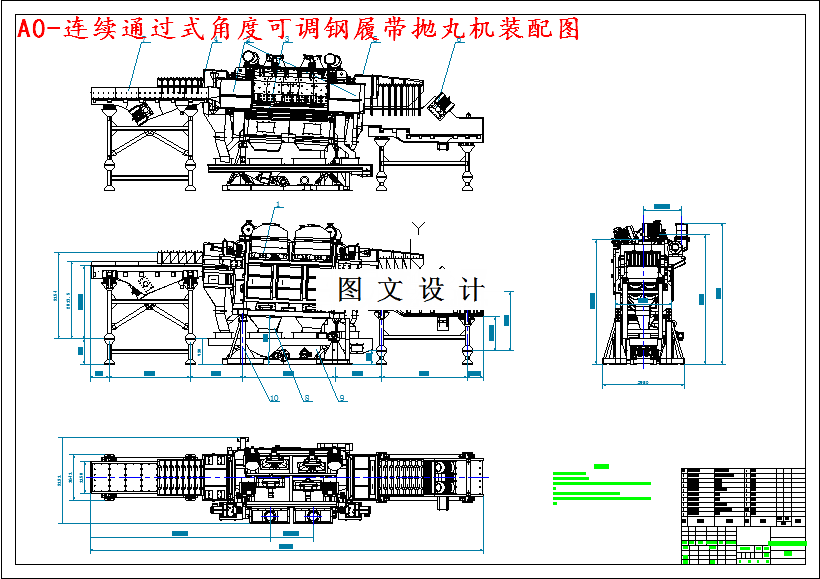

M4525-连续通过式角度可调钢履带式抛丸清理装置设计 下载积分：50　资料编号： M4525

作品包括:

Word版设计说明书1份

任务书一份

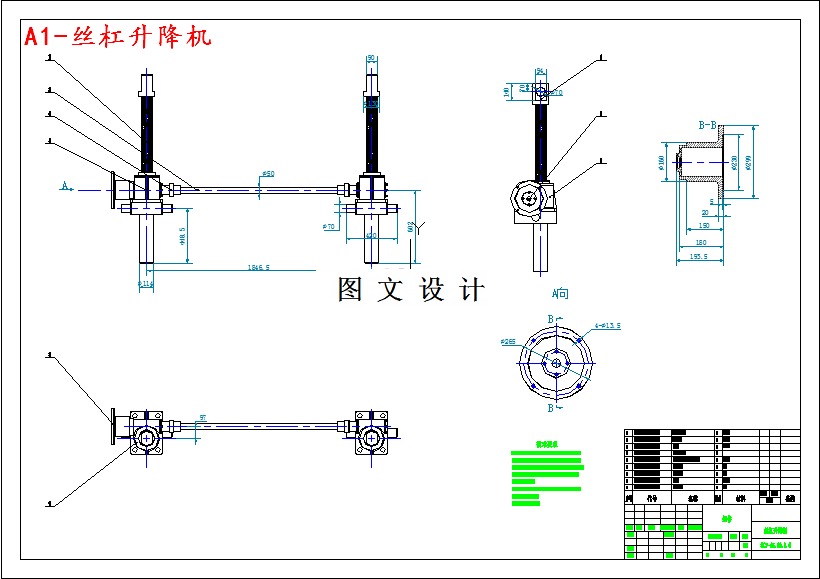

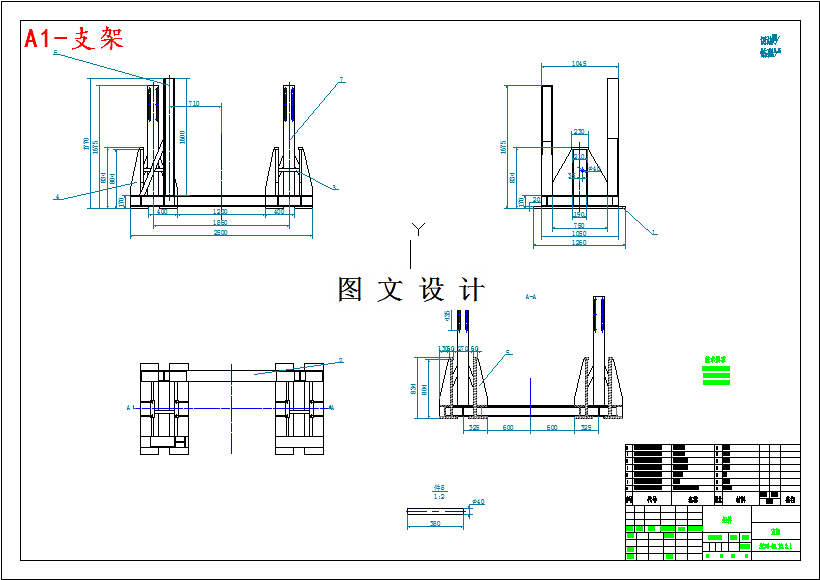

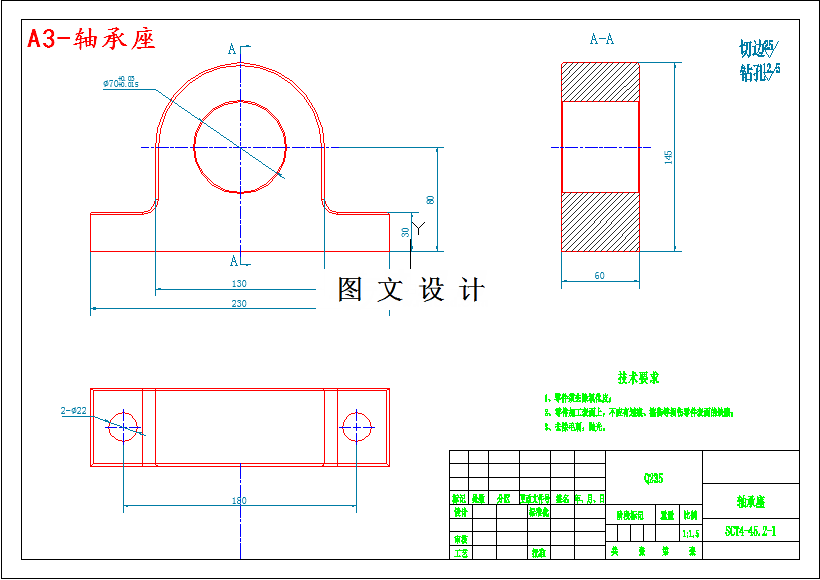

CAD版本图纸，共6张

摘要

连续通过式角度可调钢履带式抛丸机是一种很有针对性的抛丸清理装置，它应用于工件重量小于100Kg、形状较复杂且不怕碰撞的铸件及热处理件，它很好地克服了传统处理工艺批量小、效率低和耗费大量劳动力的缺点，具有较长远的市场前景。本设计包括抛丸室、抛丸器、振动过滤机构、高度调节机构、观察维修平台、丸料循环系统、丸砂分离器的设计；抛丸室内部有刚履带带动工件不停翻滚，保证无死角清理，且外部有密封装置防止丸料泄露；抛丸器安装在抛丸室顶部，数量为4；振动过滤机构包括前后两个振动筛；高度调节机构可以通过调节高度从而调节抛丸室的倾斜角度；观察维修平台用于观察工况和维修；丸料循环系统包括连杆振动运输机、斗式提升机和螺旋运输机，用于丸料回收的运输；丸砂分离器用于分离筛选丸料；除尘系统用于环保除尘；该抛丸机自动化程度高，工作效率可靠。
