M4532-数控车床一自由度超声检测附件设计 下载积分：50　资料编号： M4532

作品包括:

Word版设计说明书1份

开题报告一份

外文翻译一份

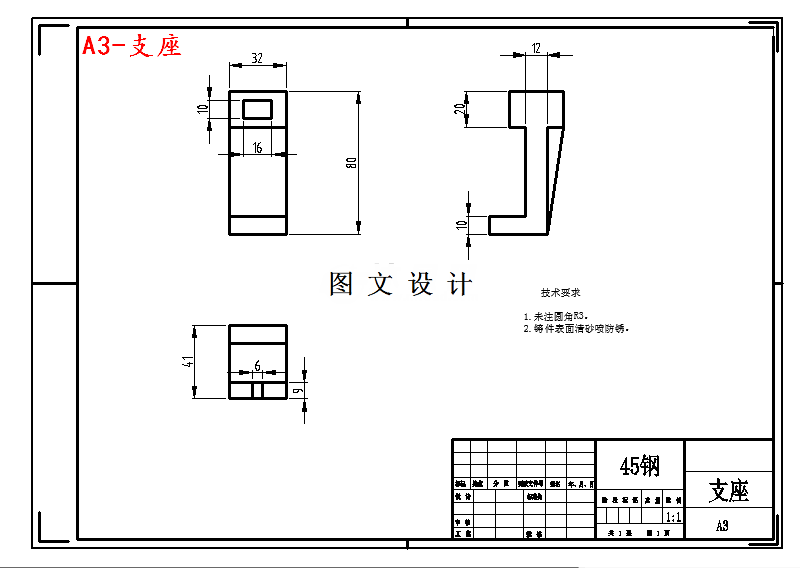

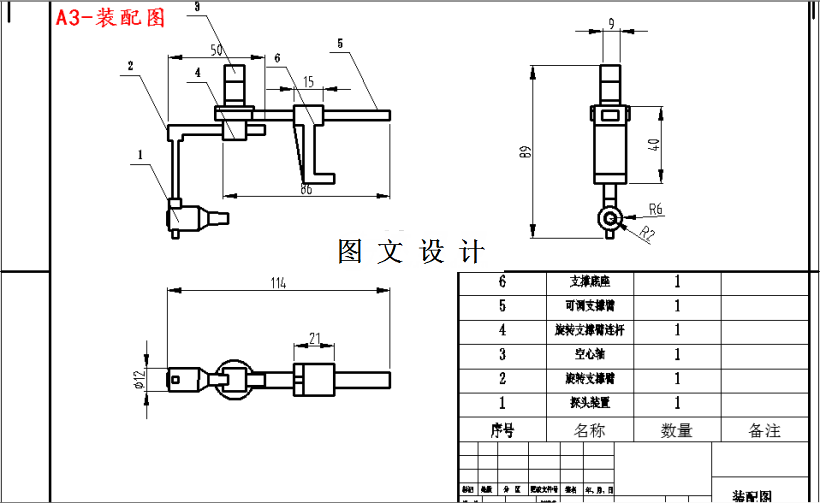

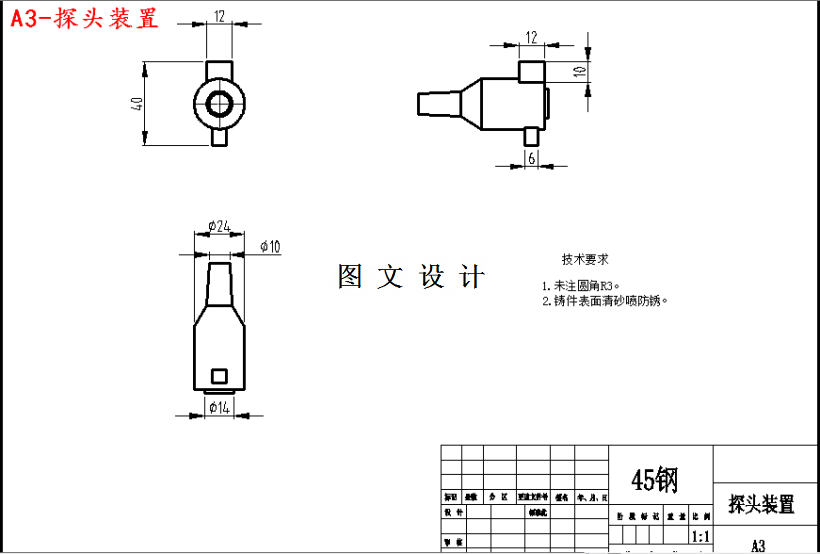

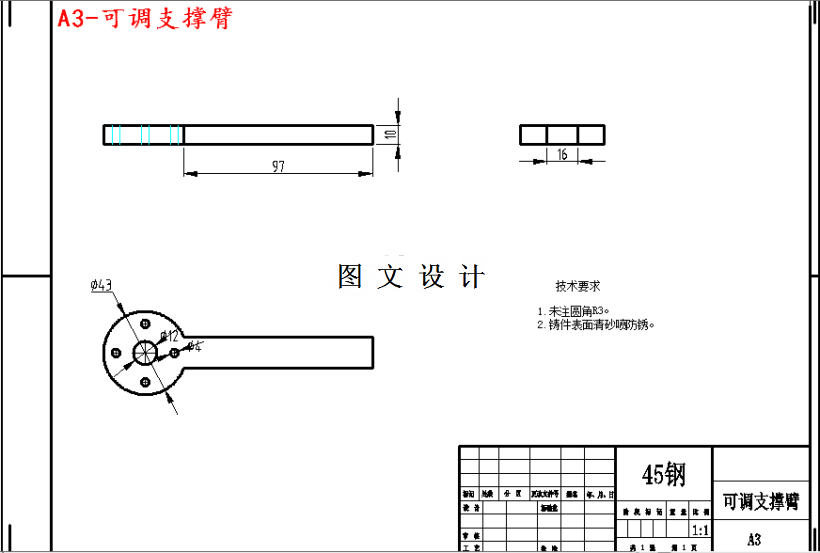

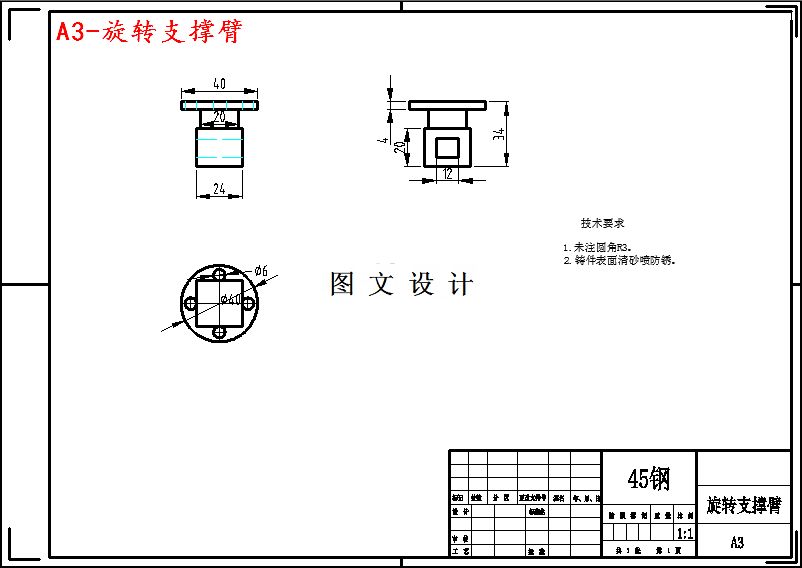

CAD版本图纸，共6张

摘要

基于数控车床的在线超声检测系统是以数控车床所有能加工的零件与超声检测技术可能检测对象的交集作为检测对象，对于实现检测对象通用化、降低投资和运行成本有重要意义。本设计根据目前自动超声检测技术存在的问题，提出研究和开发基于数控车床自由度的在线超声检测系统。设计主要研究内容如下： 根据功能需求设计总体方案。由超声检测方案计算机辅助设计字系统、超声检测子系统、机械扫描及控制子系统、信号处理及评价子系统、检测操作子系统构成。 提出了超声检测附件，主要包括检测和数据采集模块、超声波探测装置模块、协调控制模块三个模块，并进行了详细的研究。其中协调控制模块为超声检测附件的核心。在协调控制卡的硬件设计中，采用了锁相环倍频电路精确产生系统所需要的各种脉冲信号，实现对探伤仪和 A/D 采集卡的协调和控制，还采用运动控制字的方式对实现探头附加运动的步进电机进行控制，同时还解决了控制系统的干扰问题。最后研究了超声检测附件与数控车床之间的集成技术。本设计的超声自动检测系统是一种成本低，检测范围宽，适应性强，操作使用方便的数字化、图像化、智能化的自动检测设备，将大大促进超声自动检测技术的发展和更加广泛的推广应用，为提高我国工业的技术水平做出贡献。
