M4538-基于角位移定位的手动扫描超声成像系统设计 下载积分：50　资料编号： M4538

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

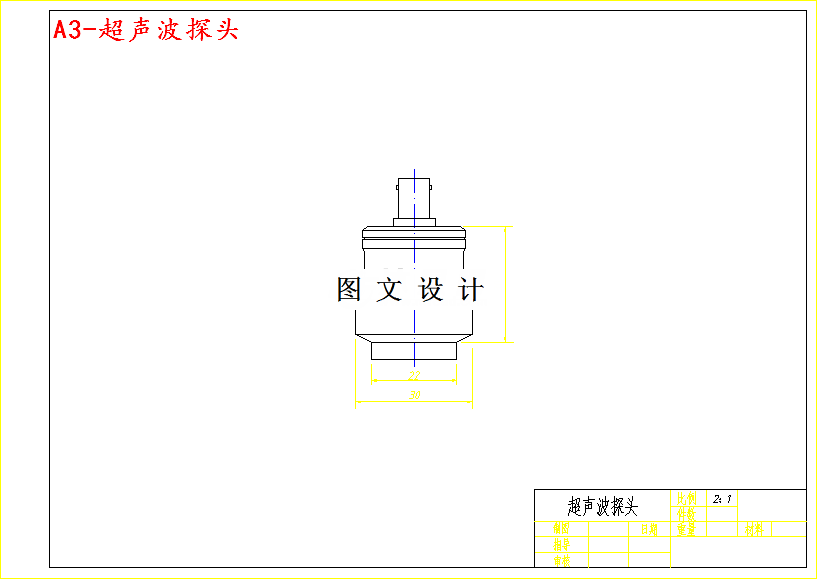

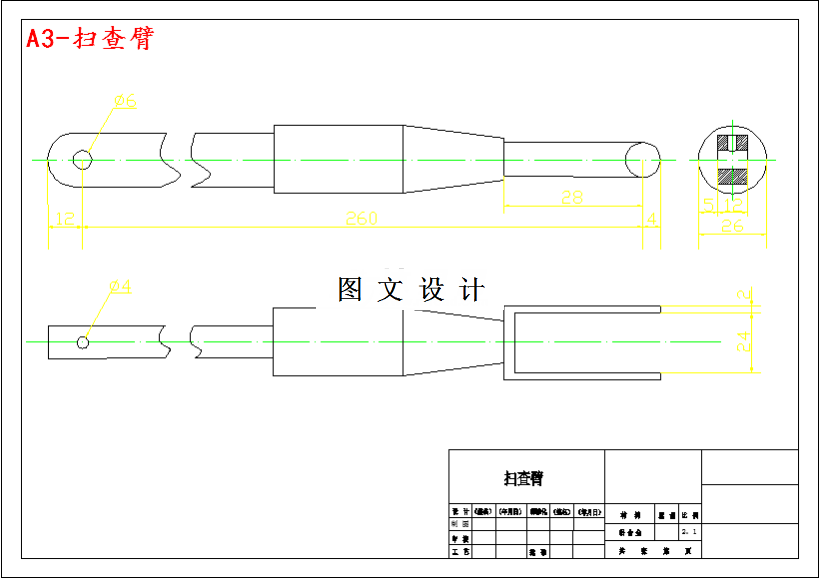

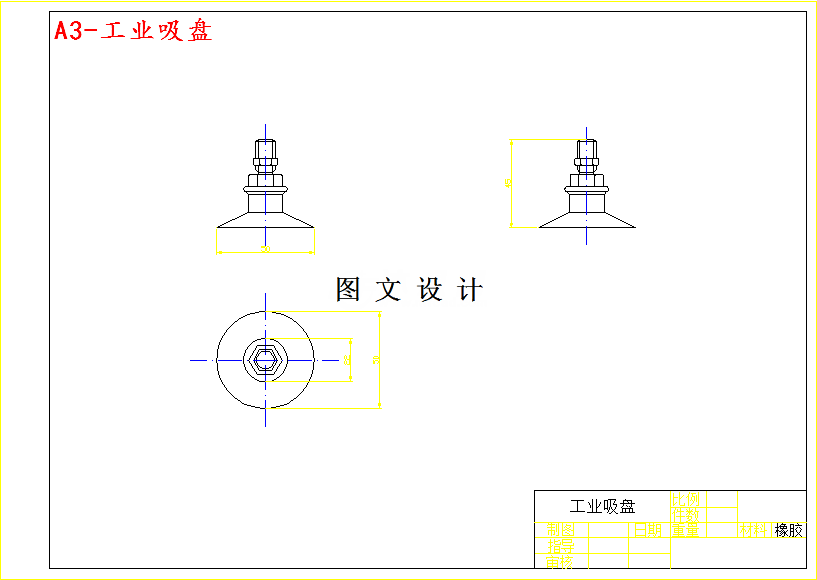

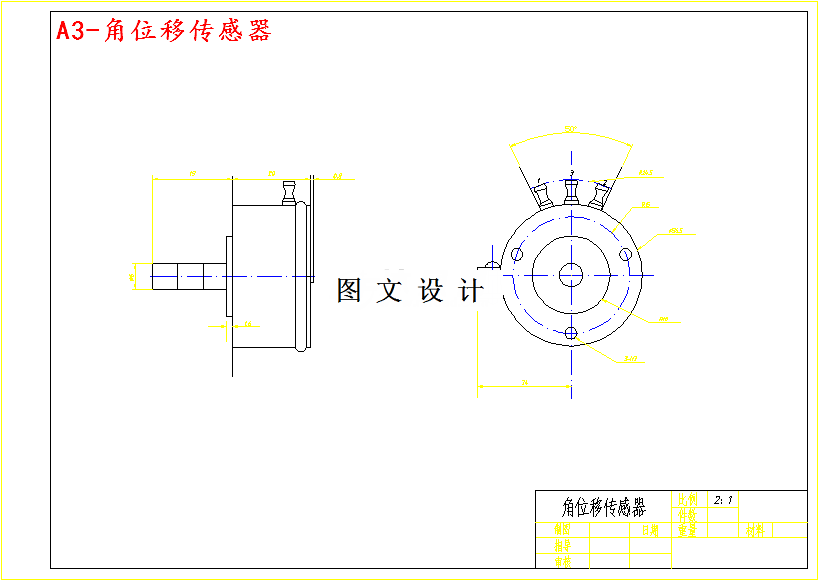

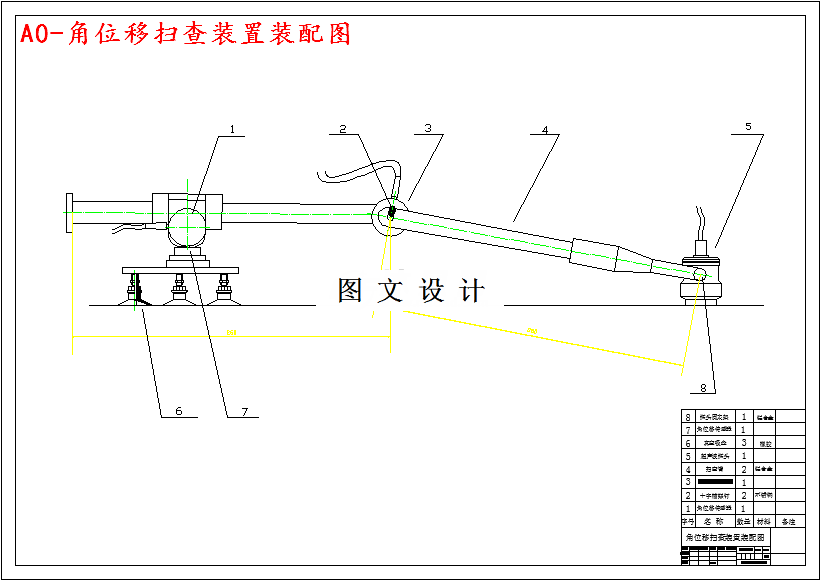

CAD版本图纸，共5张

摘要

在航空、航天、船舶、国防等领域中，常常要求对角度进行快速精密测量，以便迅速调整被测物体的姿态、方位或可靠检测被测物体的角位性能。角位移测量是这类调测系统的重要组成部分，同时也是实现其它控制功能的基础。设计首先阐述了课题的研究背景、目的和意义，然后介绍了国内外超声检测技术和角位移测量技术发展现状，通过分析比较，提出了利用“角位移传感器+手动C扫描”构成的跟踪测角设计方案。该系统能够用360°范围内角位信息的动态测量，并采用RS-232串行通信接口与上位机通信，可以实现绝对角度与相对角度输出。软件部分采用了C与汇编的混合语言编程方式。设计对系统的误差进行了分析，研究了各种误差来源，为减小测角系统误差、提高测角精度提供了理论依据;针对误差的消除提出了有效的抑制和补偿措施。本设计在分析测角系统结构的基础上，建立了角转换的数学模型，系统总体稳定可靠、实时性强。
