M4582-400万方三甘醇脱水装置设计 下载积分：50　资料编号： M4582

作品包括:

Word版设计说明书1份

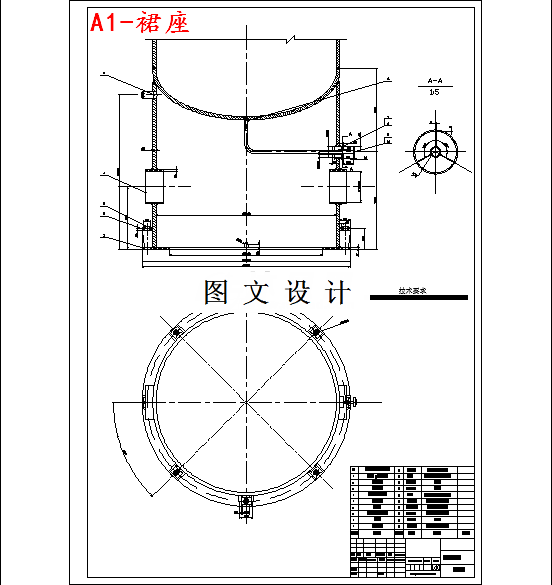

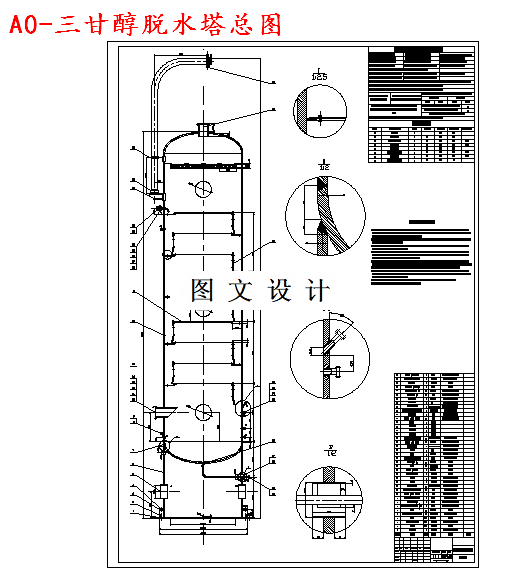

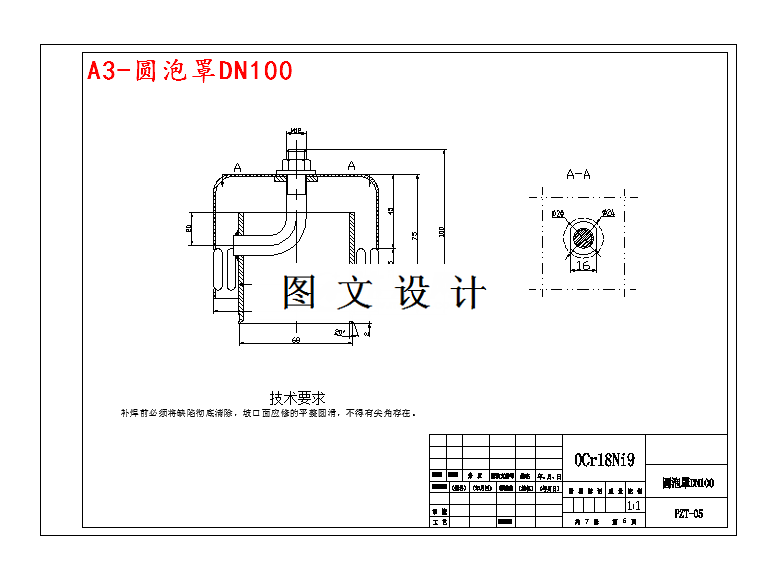

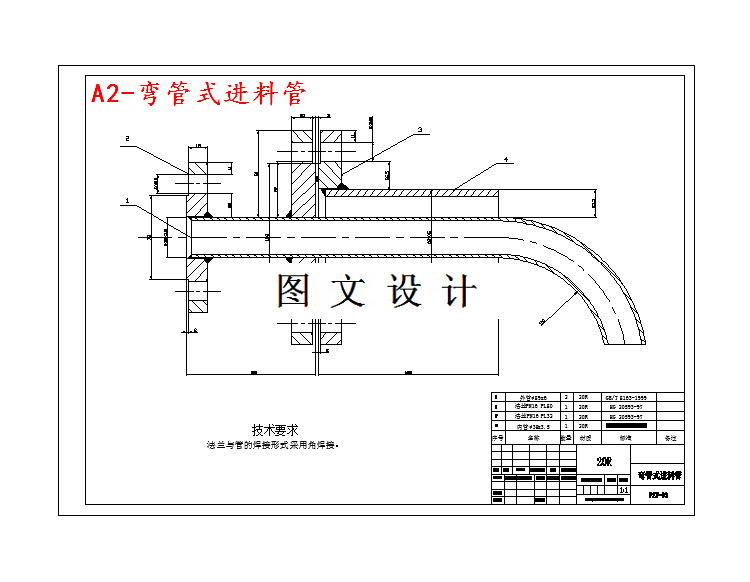

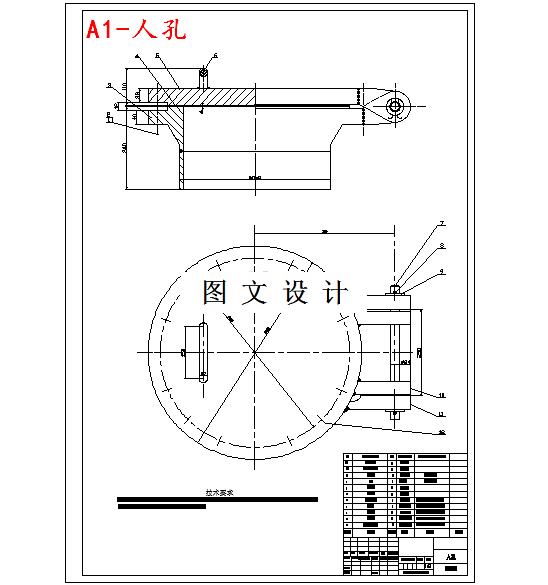

CAD版本图纸，共6张

摘要

本设计400×104m3/d三甘醇脱水装置，吸收塔是本装置的核心设备，所以主要对处理量为400×104m3/d的三甘醇吸收塔进行设计，三甘醇吸收塔是三甘醇脱水装置中的一个关键设备。其中，湿天然气从三甘醇吸收塔底部进料，被从上至下的三甘醇溶液吸收了水分，吸收了天然气中的水分的三甘醇就从塔的下部流出，脱除水的天然气则从塔顶将天然气输出。对三甘醇脱水装置中的分离设备和换热设备完成相关选型计算。利用VMG软件模拟出三甘醇吸收塔的基础数据以及它的一些基本物流数据。三甘醇吸收塔的类型选用是泡罩塔，为了满足工艺要求，设计出合理的泡罩塔，对该泡罩塔进行了基本的工艺计算、结构计算以及塔体内构件的选择与设计，并且对在这之后对泡罩塔进行了应有的强度校核及稳定性核算。在工艺计算中，利用VMG软件模拟计算出的基本原始数据来确定进出料数据以及状态、理论塔板数、塔径、塔高、壁厚等塔器的基本数据。在工艺计算之后，对塔器的筒体、封头、接管、塔板、降液管、人孔、吊柱等内构件和其他附件等进行结构的选择与设计，选择合理的结构，满足工艺的要求。结构计算完成之后，对塔体和裙座进行了强度设计及稳定性校核，让设计的塔器满足强度与稳定性的要求。本次三甘醇吸收塔设计参考了国家和行业标准，设计合理，满足生产工艺要求。
