M4588-营口60∕10kV降压变电所电气部分设计 下载积分：50　资料编号： M4588

作品包括:

Word版设计说明书1份

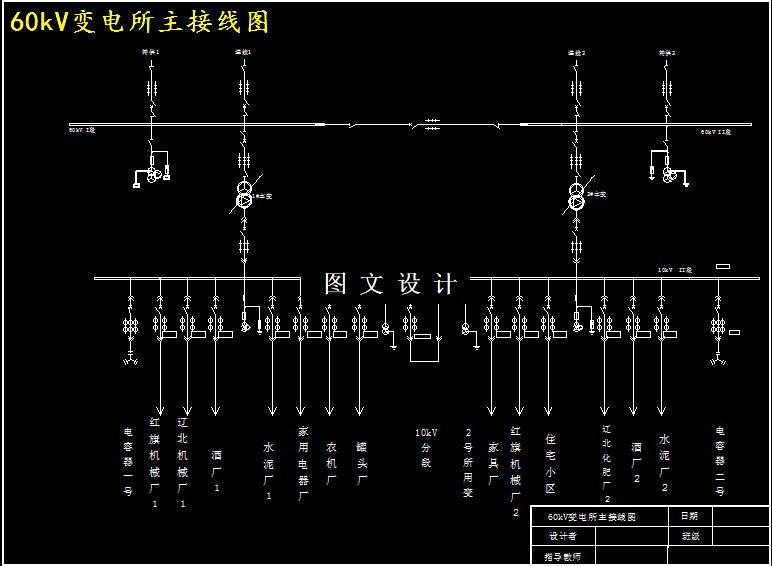

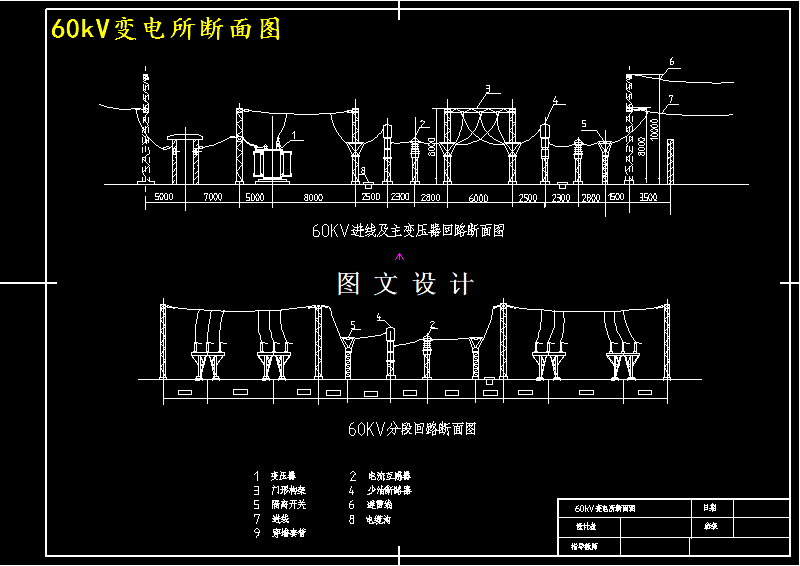

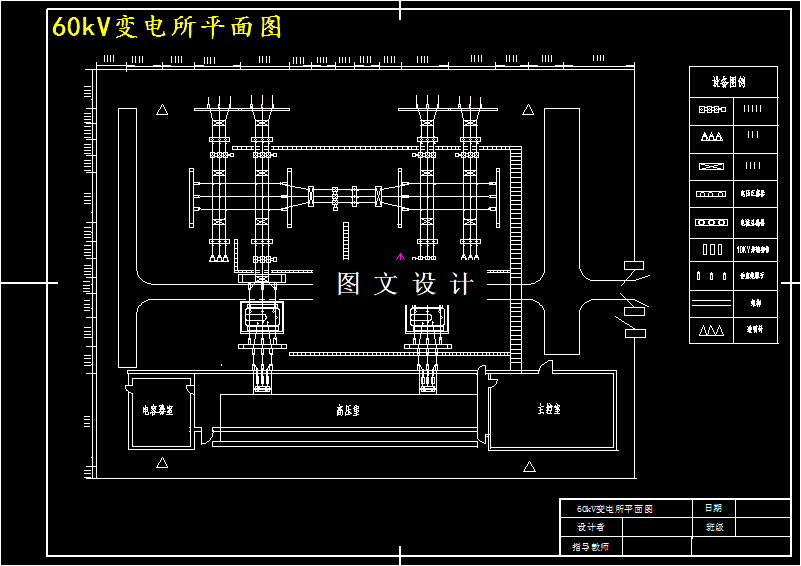

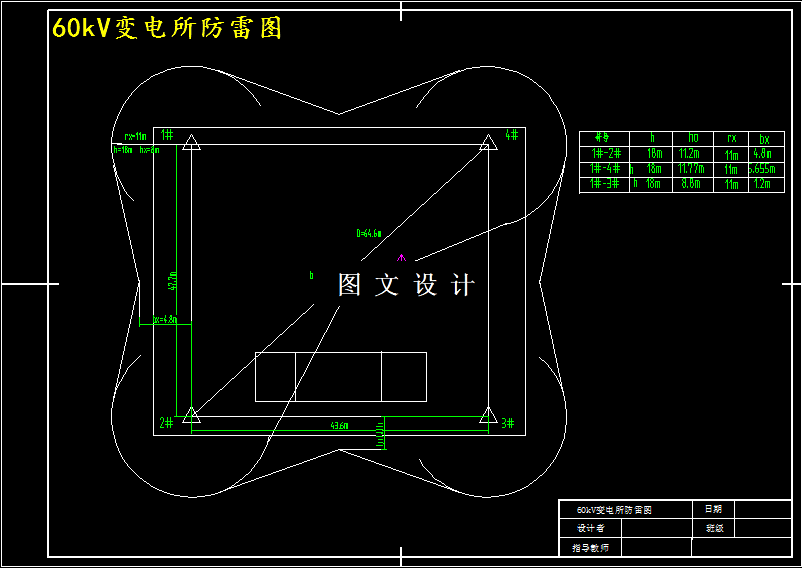

CAD版本图纸，共4张

摘要

变电所是电力系统中对电能的电压和电流进行变换、集中和分配的场所。为保证电能的质量以及设备的安全，在变电所中还需进行电压调整、潮流（电力系统中各节点和支路中的电压、电流和功率的流向及分布）控制以及输配电线路和主要电工设备的保护。 变电所由主接线，主变压器，高、低压配电装置，继电保护和控制系统，所用电和直流系统，远动和通信系统，必要的无功功率补偿装置和主控制室等组成 。其中 ，主接线、主变压器、高低压配电装置等属于一次系统；继电保护和控制系统、直流系统、远动和通信系统等属二次系统。主接线是变电所的最重要组成部分。它决定着变电所的功能、建设投资、运行质量、维护条件和供电可靠性。一般分为单母线、双母线、一个半断路器接线和环形接线等几种基本形式。主变压器是变电所最重要的设备，它的性能与配置直接影响到变电所的先进性、经济性和可靠性。一般变电所需装2～3台主变压器；330 千伏及以下时，主变压器通常采用三相变压器，其容量按投入5 ～10年的预期负荷选择。此外，对变电所其他设备选择和所址选择以及总体布置也都有具体要求 。变电所继电保护分系统保护（包括输电线路和母线保护）和元件保护（包括变压器、电抗器及无功补偿装置保护）两类。变电所的控制方式一般分为直接控制和选控两大类。前者指一对一的按纽控制。对于控制对较多的变电所，如采用直接控制方式，则控制盘数量太多，控制监视面太大，不能满足运行要求，此时需采用选控方式。选控方式具有控制容量大、控制集中、控制屏占地面积较小等优点；缺点是直观性较差等。
