M4681-固定管板式换热器设计（BEM400） 下载积分：50　资料编号： M4681

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

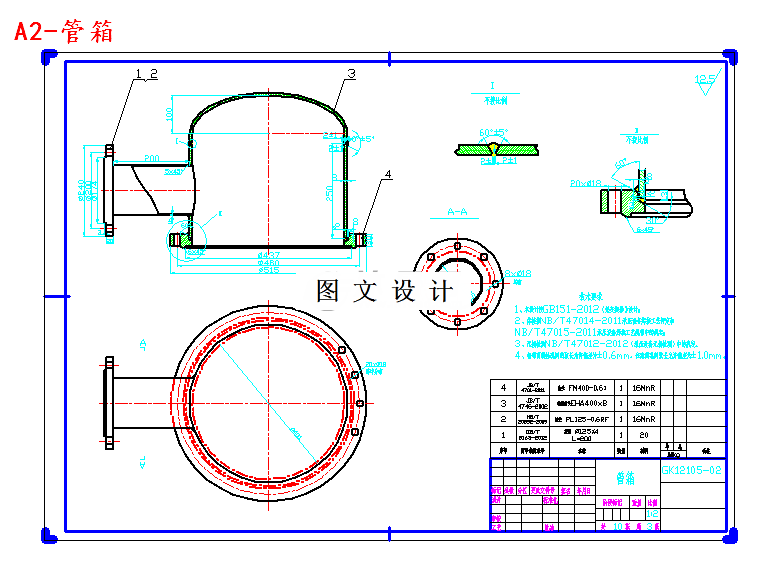

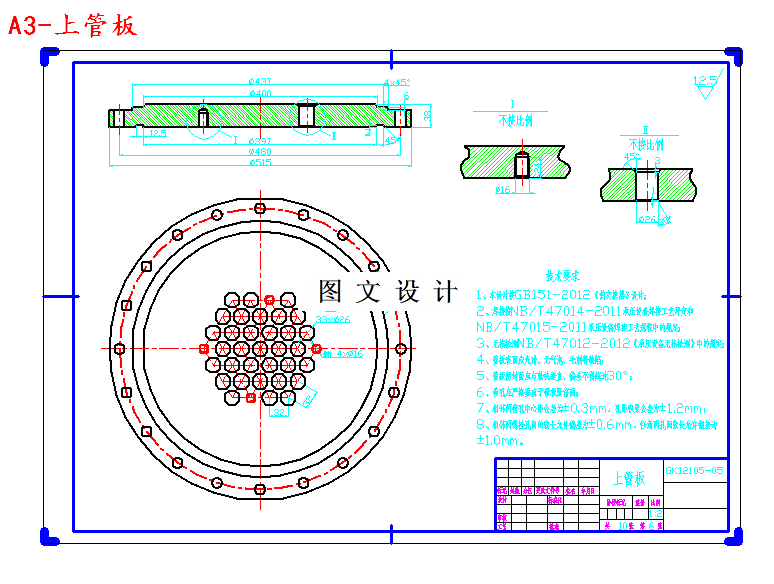

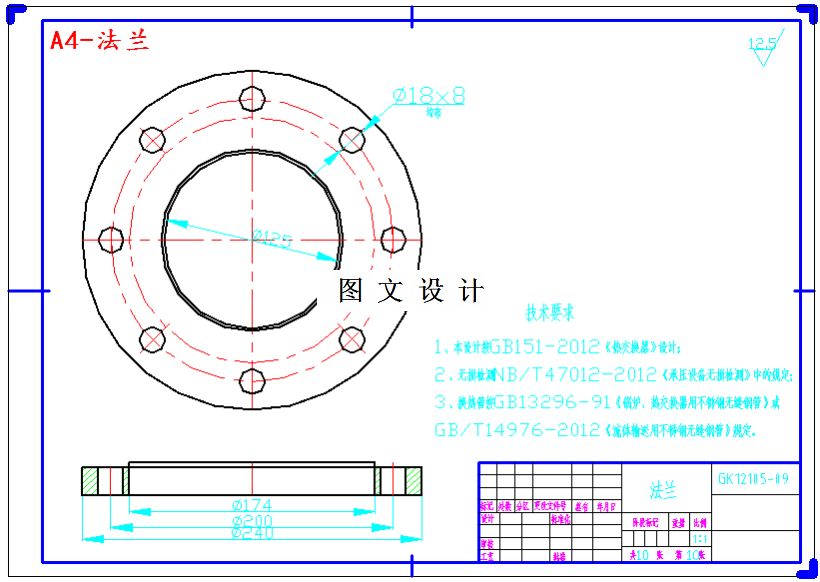

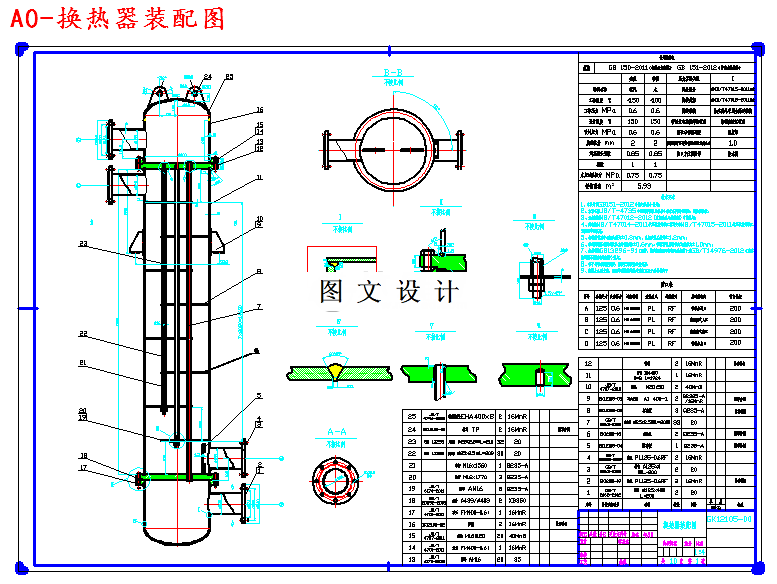

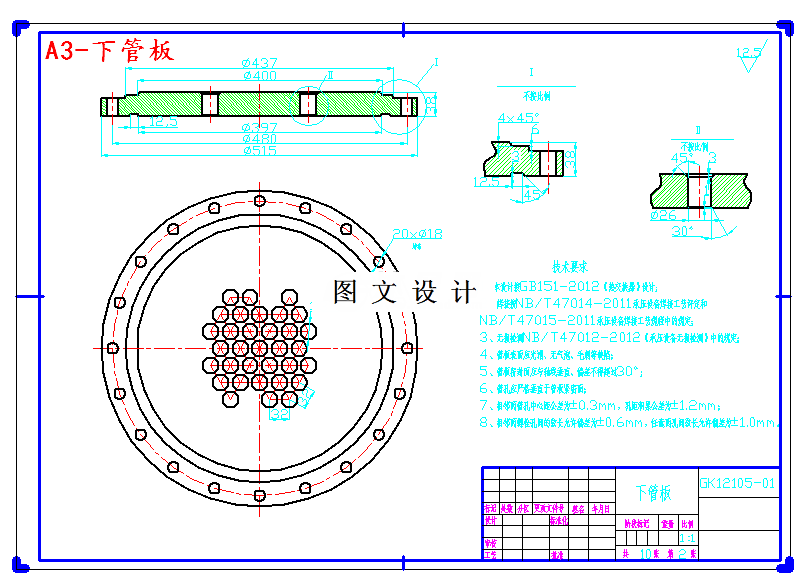

CAD版本图纸，共10张

摘要

本台换热器（BEM400-0.6-5.93-1.1/32-1Ⅱ）是固定管板换热器其中主要换热介质是水和水蒸汽，也主要是完成这两种物质的热交换过程。本次设计内容规定了最高工作压力是壳程0.5Mpa，管程0.5mpa，设计压力管程壳程全为0.6Mps，工作温度壳程小于150°C管程小于100°C，设计温度壳程管程都是150°C ，程数都是1，传热面积5.93平方米。还需要我们计算出换热器内部其他结构以及零件和强度的校核。
