M4687-28.5万吨年柴油-原油换热器的设计 下载积分：50　资料编号： M4687

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

PPT答辩一份

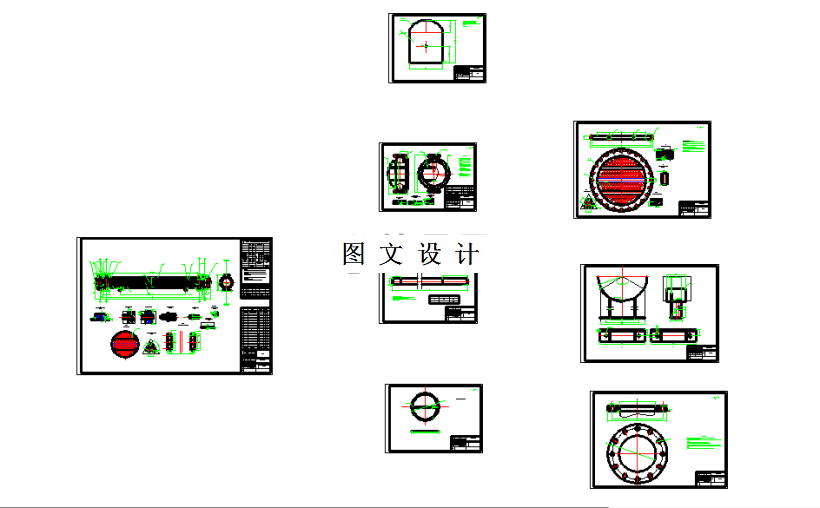

CAD版本图纸，共8张

摘要

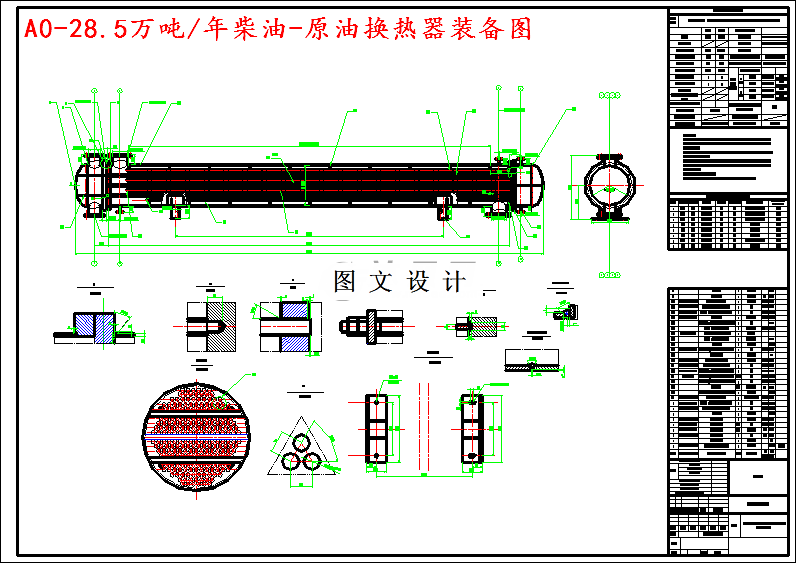

本次设计内容是处理量为28.5万吨/年柴油-原油换热器的设计，该设计结构采用固定管板式换热器，主要是用柴油来加热原油，该次设计包括进行换热器的工艺部分计算和换热器的设备结构选型。本课题所设计的列管式换热器通过工艺计算、热量核算和结构设计部分等，设计出所需要的换热器产品。该设计分为两个部分，其一是工艺计算部分，主要是根据给定的设计条件估算出设计工作中所需的换热面积，来进行换热器的型号的选择，算出传热系数，再计算出换热器实际运用中所需的换热面积，最后进行壁温核算和壳程和管程的阻力压力降的计算。其二则是结构的部分选择，依据已经选定的换热器型号进行其设备内各零部件的选用，通过计算出壳体、封头和管箱的内径和厚度，选用合适的法兰型号等等，最后绘制换热器装配图。
