M4688-30万吨年煤油冷却器的设计 下载积分：50　资料编号： M4688

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

PPT答辩一份

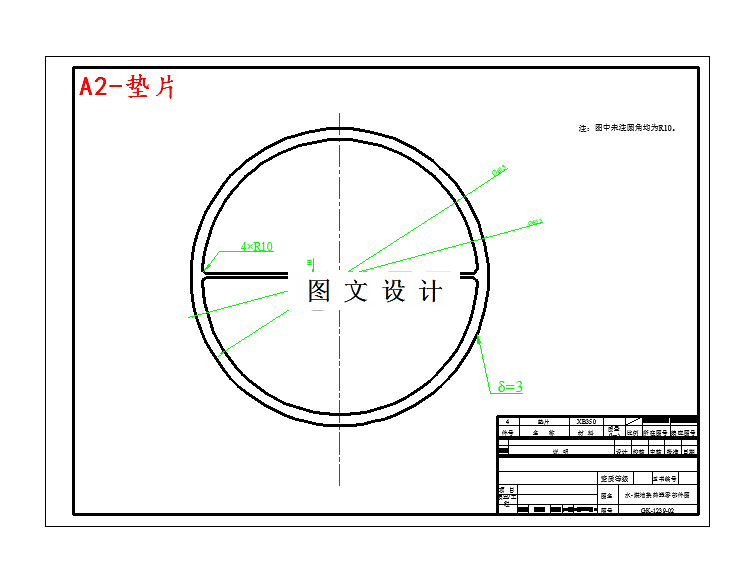

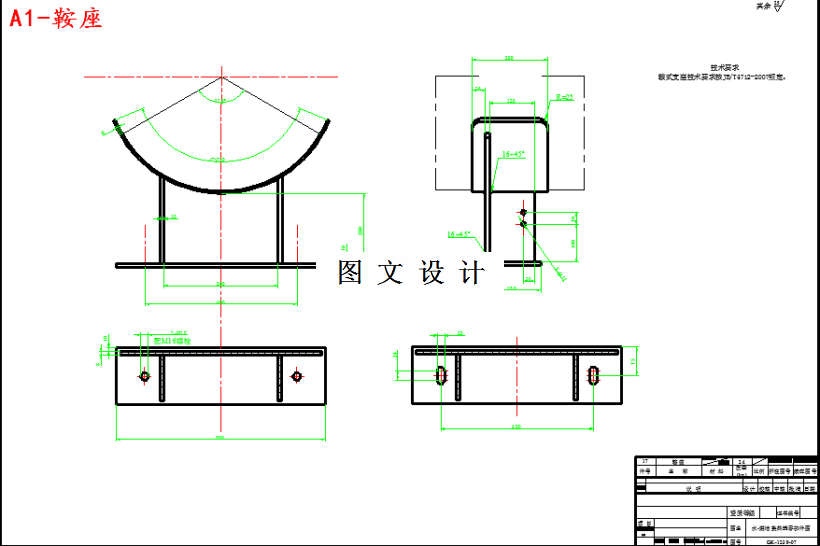

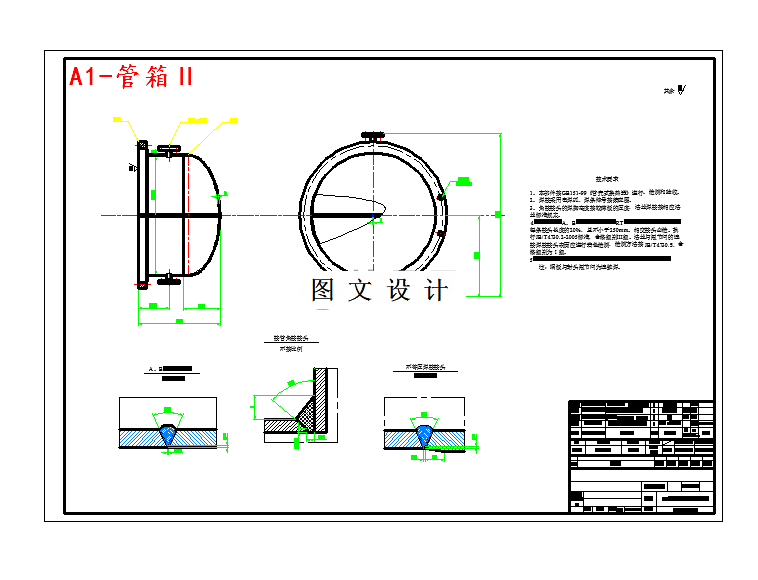

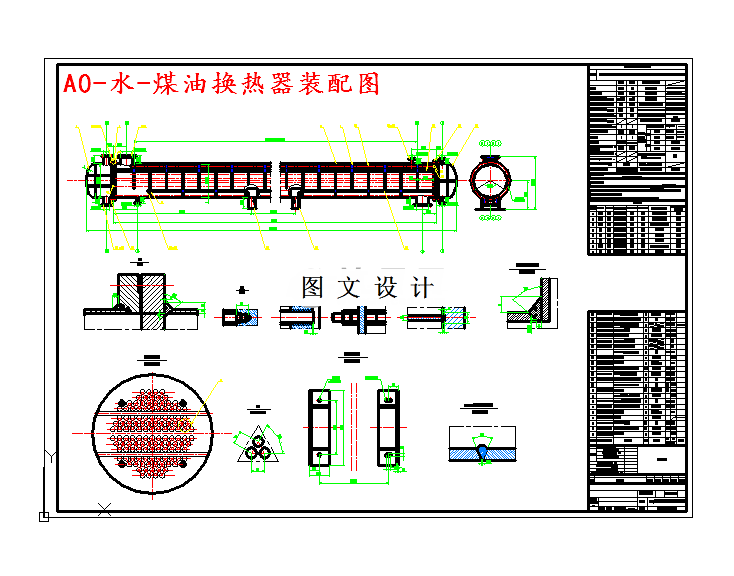

CAD版本图纸，共10张

摘要

热交换器是一种实现两种或两种以上不同温度流体之间热量转换的热交换设备，在石油、能源、制冷、化工机械等领域有着十分重要的意义。而固定管板式换热器的主要优点是结构简单、造价较低、制造方便、选材范围广泛、处理能力大，还能适应各种高温高压的要求。衡量一台换热器好的标准就是传热效率高、流体阻力小、结构合理、强度足够、节省材料、成本低，制造、安装、检修方便、安全可靠。而近年来，随着全球各类能源不断减少、形势日益严重，如何实现能源的重复利用和提高能源利用率成为了人类不断研究的一个课题，而换热器作为一种重要的节能设备，自然而然的成为了重点研究对象。因此，设计出一台耗能低、传热效率和回收利用率高的换热器对人类的发展有着至关重要的意义。本次设计主要是设计一台煤油冷却器，根据所给的原始数据和设计要求，计算出煤油冷却器的工艺尺寸和结构尺寸。设计说明书的前半部分是对换热器的简单介绍、设计的方法和步骤，以及换热器的工艺计算，主要是根据给定的设计压力和冷热流体的物性数据，进行换热器的选型，传热系数和传热面积的计算，初步确定换热器的工艺结构尺寸，然后根据初步确定的尺寸再计算出实际对流传热系数和实际传热面积以及核算壳程和管程的流动阻力。说明书的后半部分则是关于换热器的结构计算和零部件的选择。主要是进行设备内各零部件的尺寸计算、材料的选择、位置的确定和壁厚的计算、开孔补强等，例如壳体、管箱、封头、换热管、壳程及管程接管、拉杆与定矩管、法兰、垫片、支座等。最后画出装配图和零件图。设计内容及技术要求 处理能力：30.0万吨/年煤油 设备形式：列管式换热器 热流体：煤油，进口温度140℃，出口温度80℃ 冷流体：自来水，进口温度20℃，出口温度60℃ 管程工作压力为0.6MPa，壳程工作压力为1.0MPa 每年按330天计，每天24小时连续运
