M4993-汽车前悬架左端面多轴钻床设计 下载积分：50　资料编号： M4993

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

文献综述一份

CAD版本图纸，共10张

摘要

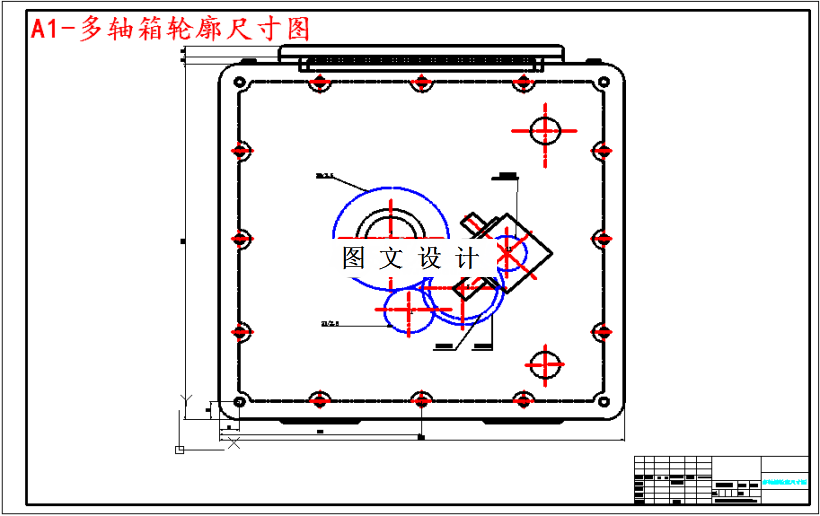

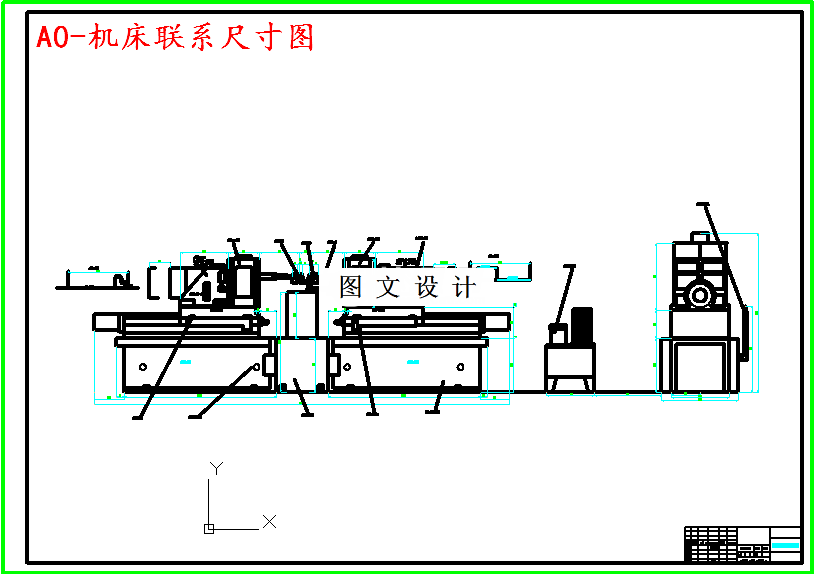

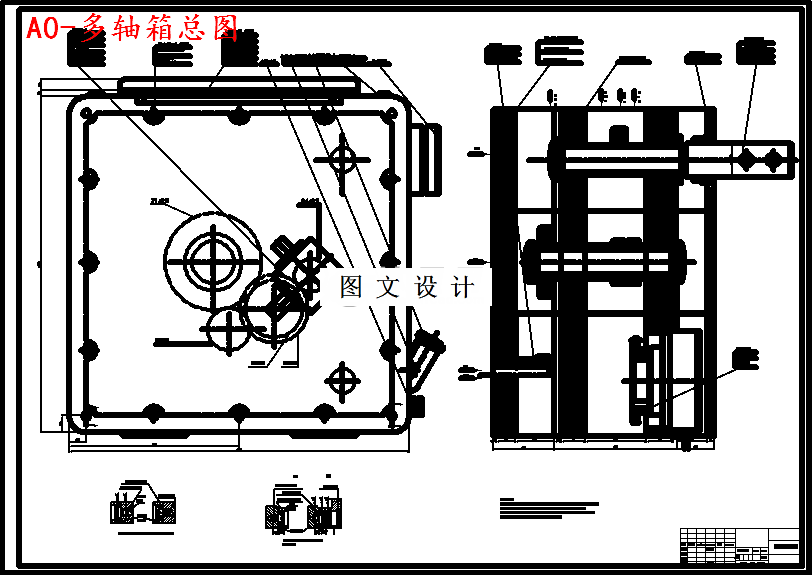

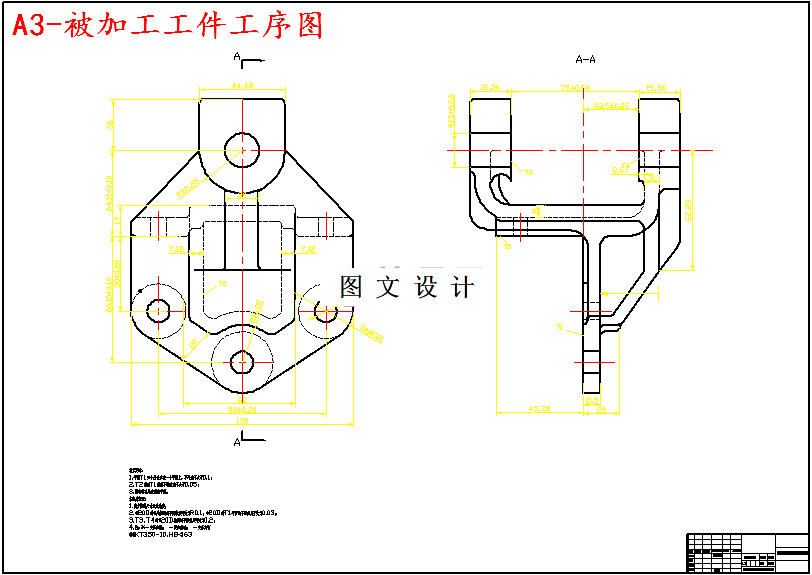

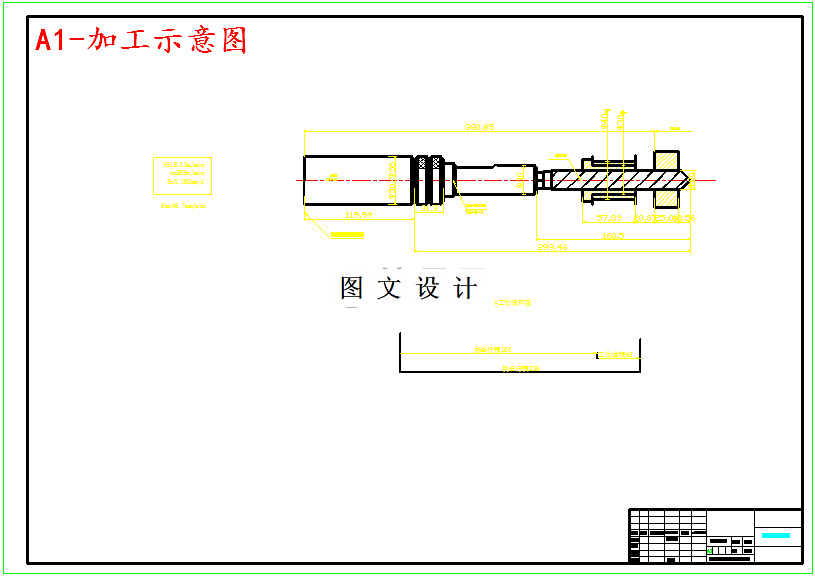

本课题设计是汽车前悬架卧式左端面多轴钻床设计，是汽车前悬架卧式左端面加工方法的基本要求的阐述。第一要确定组合机床的整体的构思与设计，像加工示意图和初选刀具接杆。加工工件的工序图，根据其选材、表面粗糙度、加工孔径及深度，工艺方案和在机床总体方案来确定，加工出合适的钻孔。刀具接杆的初选根据通用钻削类主轴系列参数表和加工示意图确定。其次，确定机床联系尺寸图。根据汽车前悬架卧式左端面多轴钻床选用的动力支持部件及其相关的通用的零部件型号确定启动方式，选择动力来源的部件，确定中间底座尺寸，确定机床装料高度，确定夹具轮廓尺寸，确定通用多轴箱轮廓尺寸，确定动力部件总行程。选用ⅠHY40IIA型液压动力滑台和TD40-IV型齿轮传动动力箱及配套通用部件的侧底座（1CC401）型，再根据电动机型号、转子的转速、功率的大小选用齿轮传动箱为ⅠTD40-Ⅳ型，再最后根据装材料所需的高度大小、中央底座的大小、夹具轮廓的大小确定出配套通用部件，由这些绘制出机床主要联系尺寸图。再确定机床的尺寸图，依据所有的数据计算出机床的生产效率制作出机床生产率计算卡片。然后完成主轴设计，从三图一卡中确定主轴箱的原始依据图，再选择主轴结构形式，计算出主轴箱的动力及传动系统的各项数据，拟定出传动路线，根据这些数据确定出齿轮的齿的个数和中间传动轴的空间位置。由以上数据确定主轴箱坐标、传动轴坐标以及中心距误差，绘制出坐标检查图。由以上内容完成整个设计。
