M4996-阻尼缸左端盖加工机床设计 下载积分：50　资料编号： M4996

作品包括:

Word版设计说明书1份

任务书一份

中期报告一份

CAD版本图纸，共4张

摘要

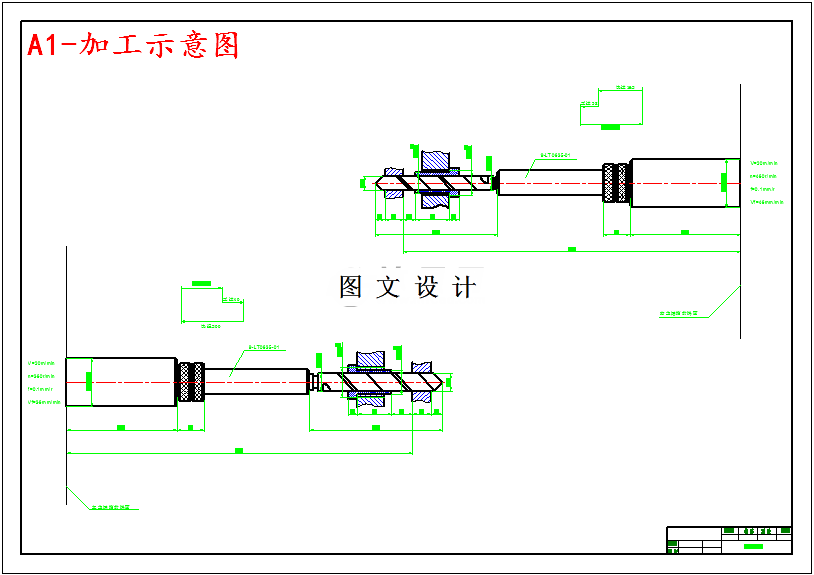

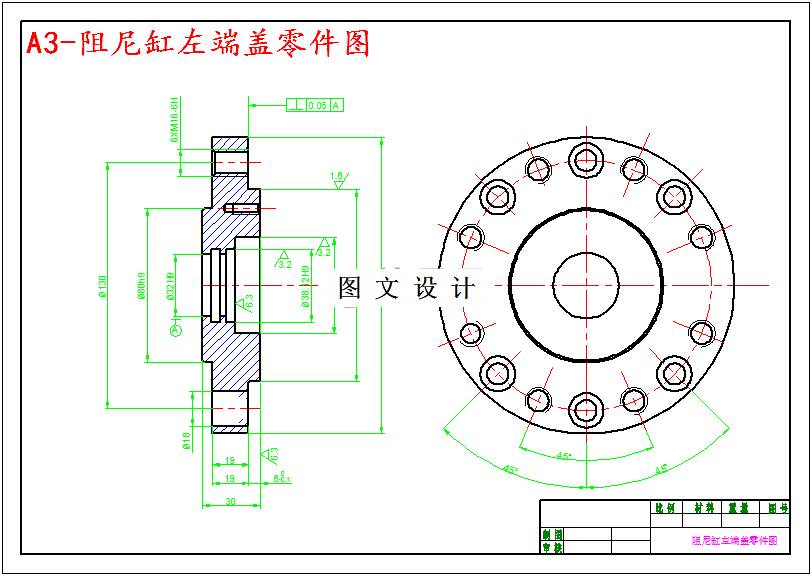

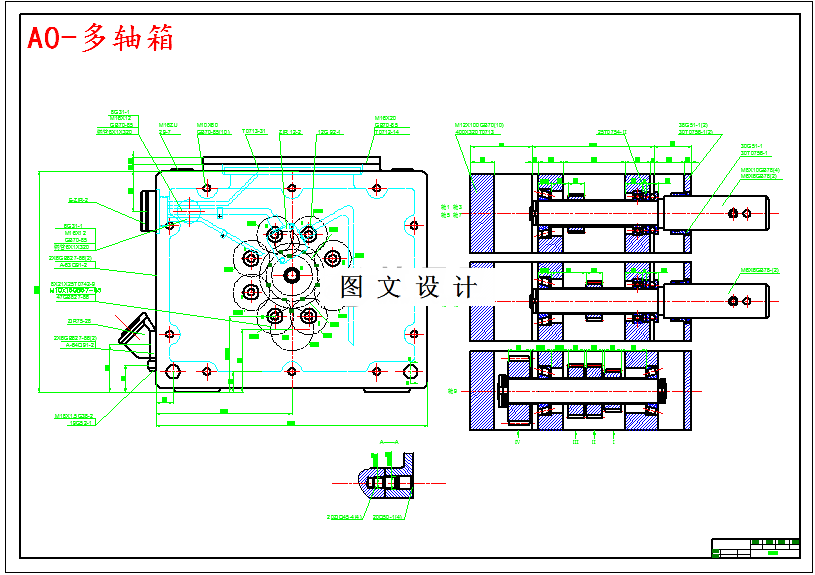

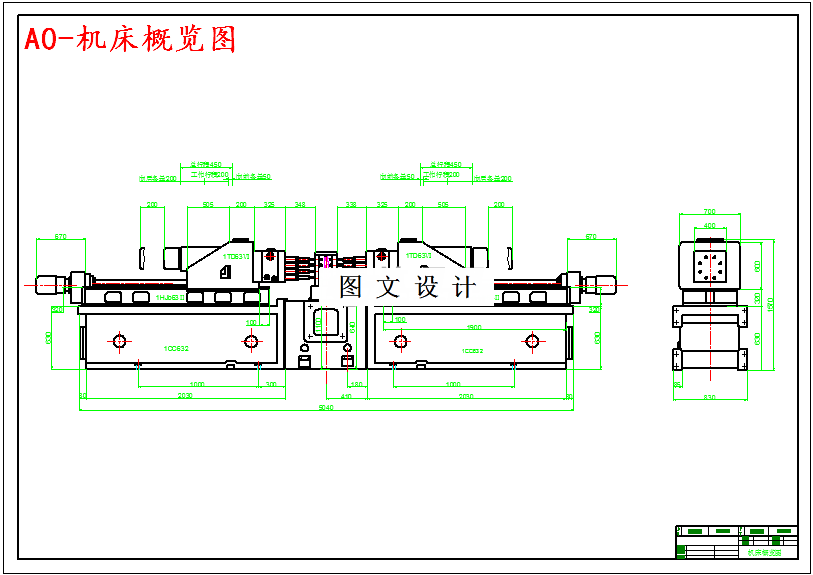

本次设计是针对阻尼缸左端盖加工机床的设计，目的是在保证加工精度的前提下，将组合机床的工序集中，生产效率提高。设计的主要内容包括组合机床的总体设计以及多轴箱的设计。组合机床的总体设计主要包括“三图一卡”，即被加工零件工序图、加工机床示意图、机床联系尺寸图与机床生产效率卡，“三图一卡“可以确定组合机床的大致尺寸与加工参数，为多轴箱设计提供准确的数据。多轴箱的设计关键是传动系统方案的设计与确定，设计好传动系统方案后，可根据传动系统方案图确定机床手柄轴和油泵轴的位置安排，之后进行坐标计算，绘制多轴箱尺寸检查图，校核关键部位零件，当尺寸检查与零件校核均无误后，最后绘制出多轴箱装配总图，填写设计说明书。
