M5083-发动机箱体右侧面孔加工组合机床主轴箱设计 下载积分：50　资料编号： M5083

作品包括:

Word版设计说明书1份

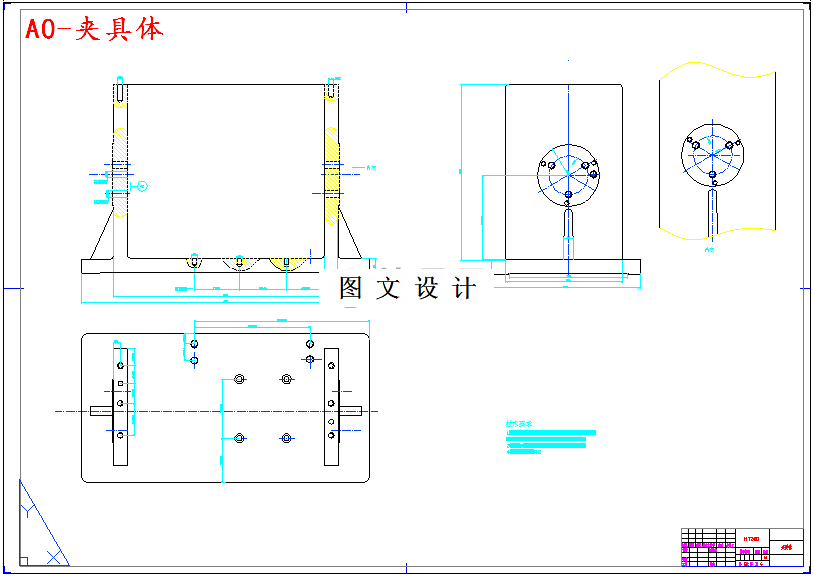

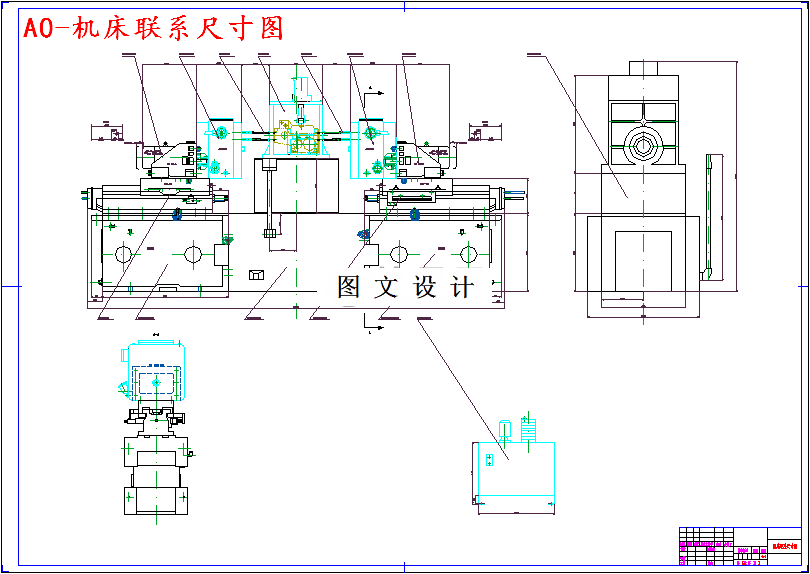

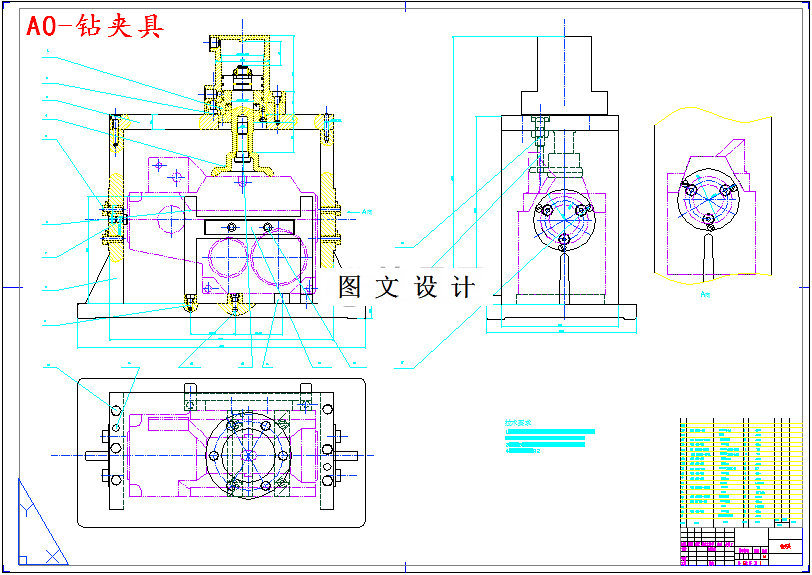

CAD版本图纸，共4张

摘要

本次设计的题目是“发动机箱体右侧面孔加工组合机床主轴箱设计”。组合钻床是根据工件加工的需要，以通用部件为基础，配之以少量的专用部件和按工件形状与加工工艺设计的专用部件和夹具，组成的专用钻床。由于组合机床可以同时进行多刀位加工，实行工序高度集中，这样就大大缩短了辅助时间和加工时间。组合机床在自动化生产中得到越来越多的使用。根据本设计的要求，首先仔细分析被加工零件的特征，我选择了卧式组合钻床；确定了七个个孔的具体加工技术要求和相应的工艺要求，完成了工序图的绘制。再根据发动机箱体的材料及待加工孔的技术要求计算出相应有关的参数，切削用量的确定，再选择相应合适的刀具、连杆、主轴直径等，完成了加工示意图的绘制。根据电动机功率和切削力及加工工件加工总行程所需的要求，选择了合适的滑台、侧底座等，并确定了机床联系尺寸总图。最后根据各孔的位置要求设计多轴箱，使主轴转速达到计算要求并进进行有关齿轮及轴的校核，根据最终的设计方案绘制主轴箱展开图。
