M5084-468Q发动机曲轴箱箱体左右两侧面孔钻削组合机床设计 下载积分：50　资料编号： M5084

作品包括:

Word版设计说明书1份

CAD版本图纸，共4张

摘要

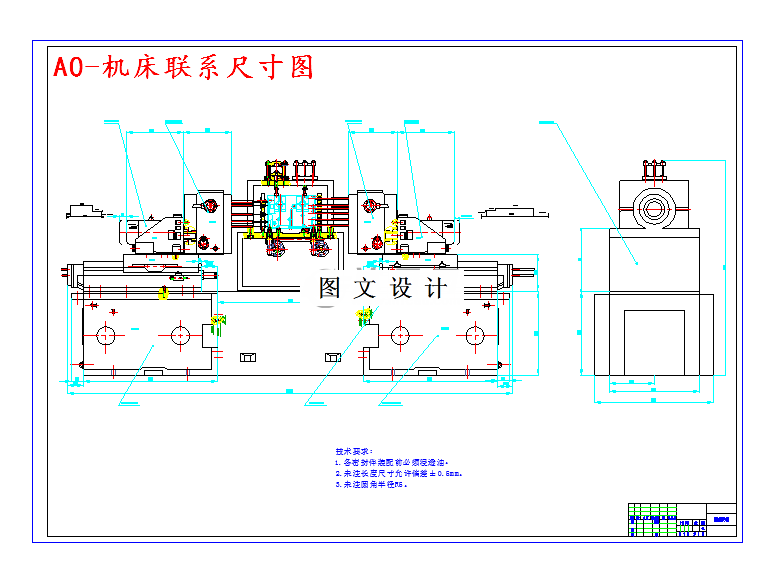

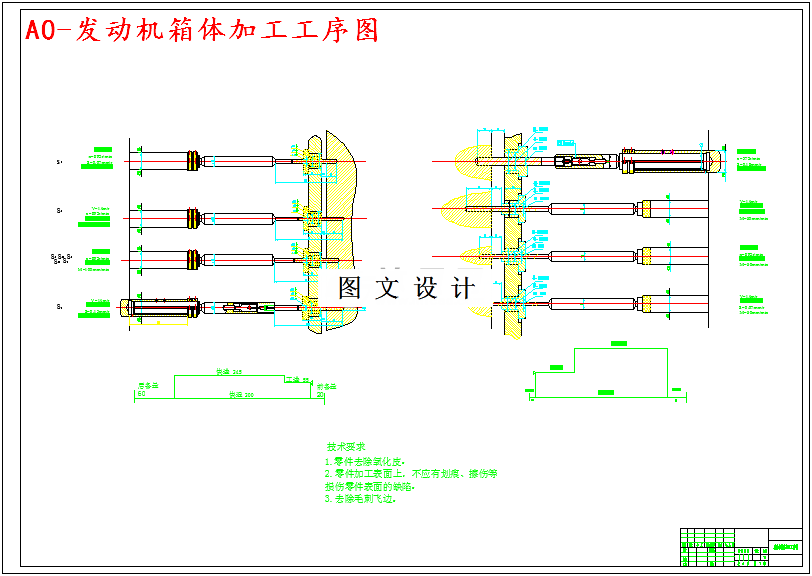

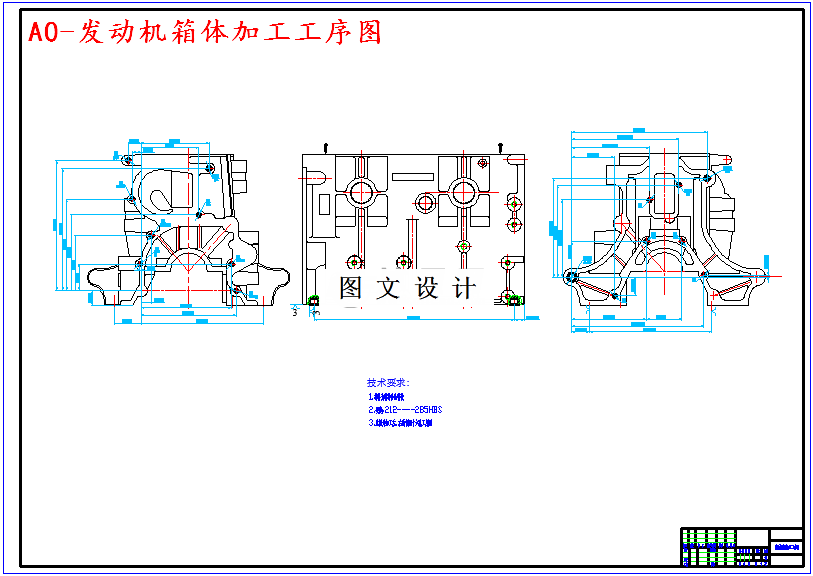

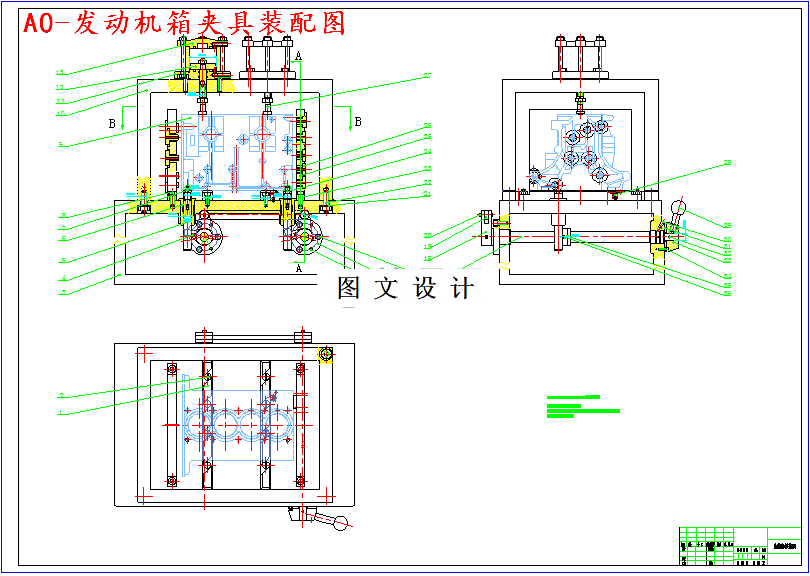

根据本次设计的要求，在分析了486Q发动机箱体的特征后，我们选择设计卧式组合机床来加工发动机箱体左右两侧面孔，根据发动机箱体左右两侧面的16个孔的具体加工技术和具体的工艺要求，来绘制工序图，然后根据老师给出的得加工孔的技术要求和发动机箱体的所用材料计算出相应的参数，确定合理的切削用量，然后再根据所得的数据来选择合适的刀具，综合以上的数据最终画出加工示意图。在确定完工序图和加工示意图之后，通过计算夹紧力、定位孔的位置、升销机构的位置、钻模板的位置、龙门框架位置、预定位块的位置设计出完整的夹具体装配图，最后，选择合理的电动机再结合加工总行程的要求和切削力的大小，选择适当的滑台，侧底座等，最终结合所有的数据确定机床尺寸联系图！
