Z1387-端盖冲压工艺与模具设计-长117 下载积分：50　资料编号： Z1387

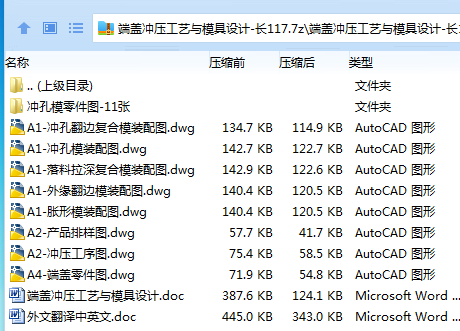

作品包括:

Word版设计说明书1份,共12页，约3500字

外文翻译一份

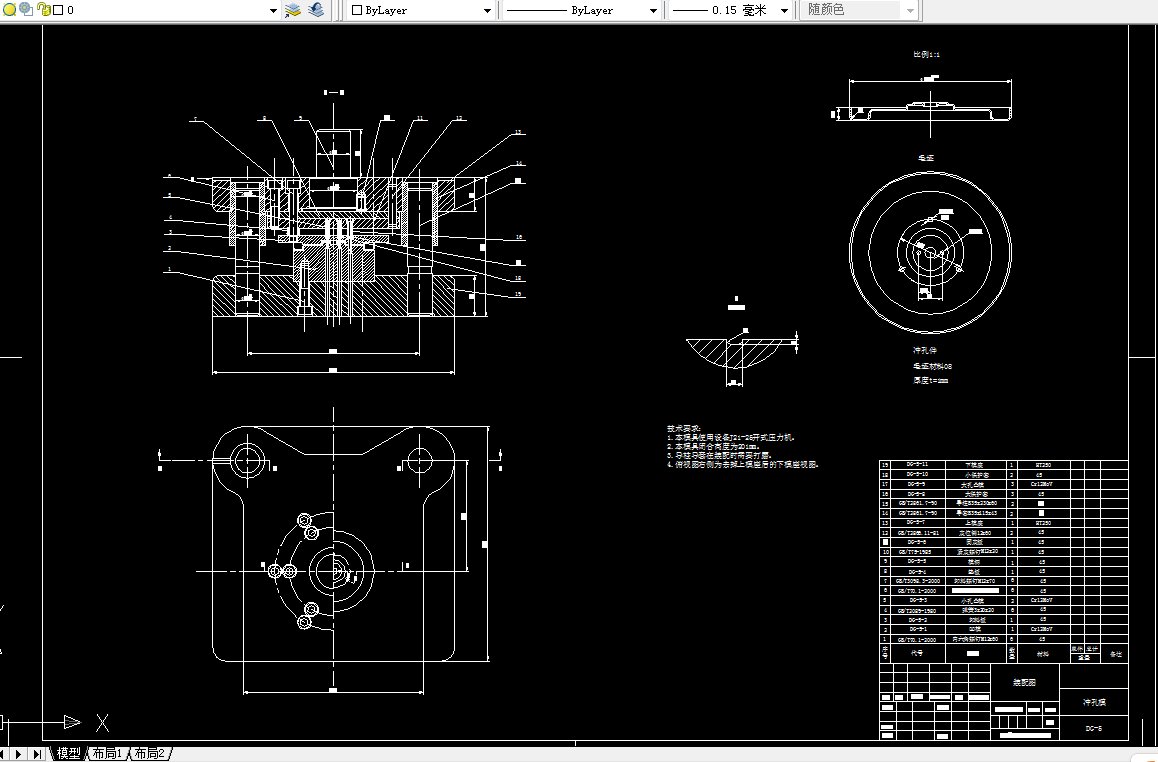

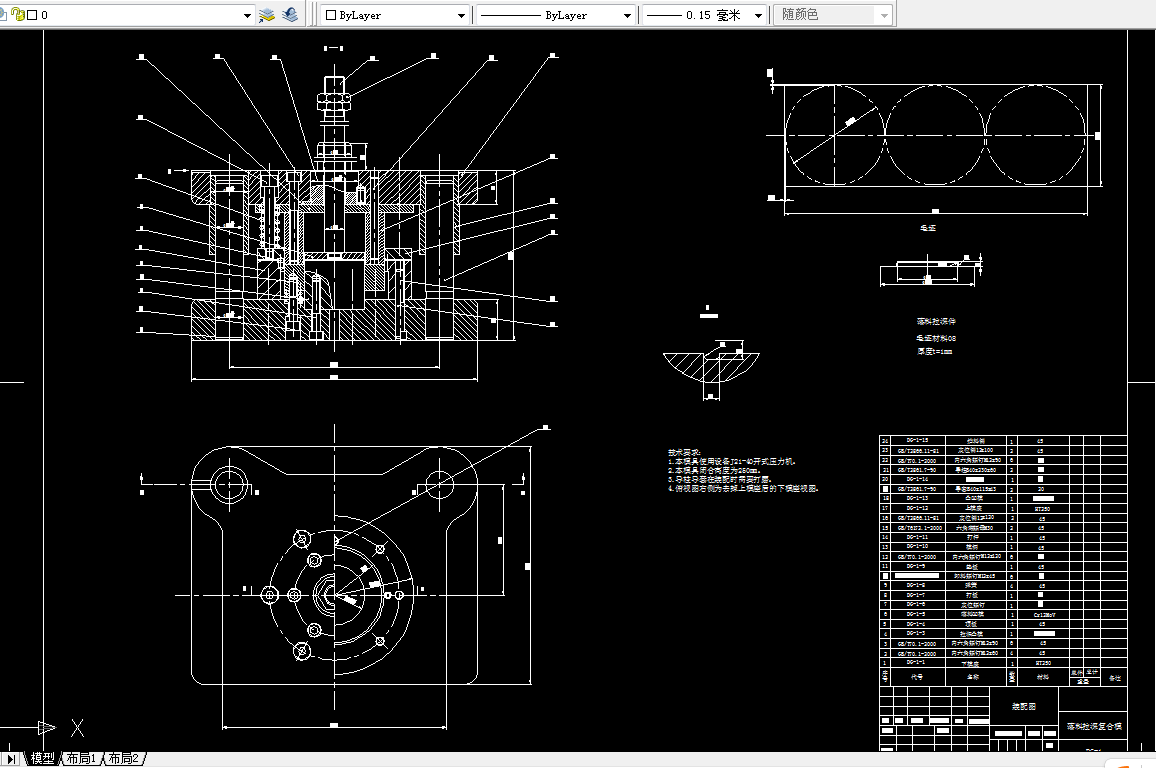

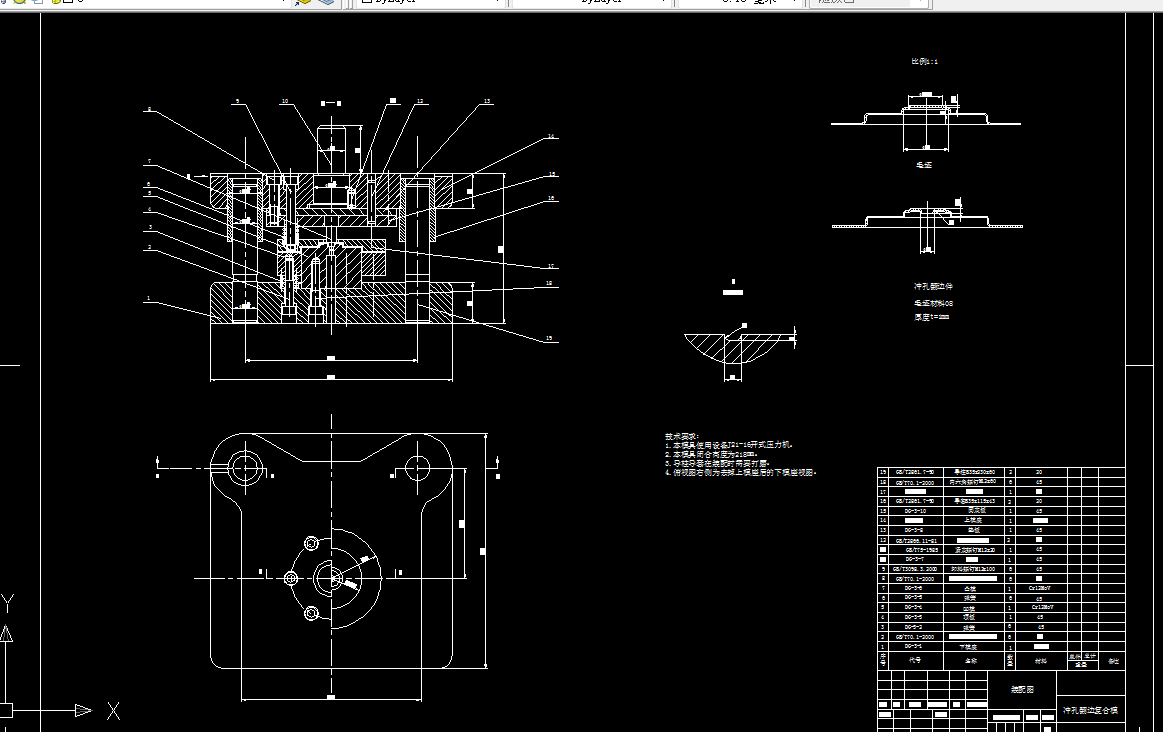

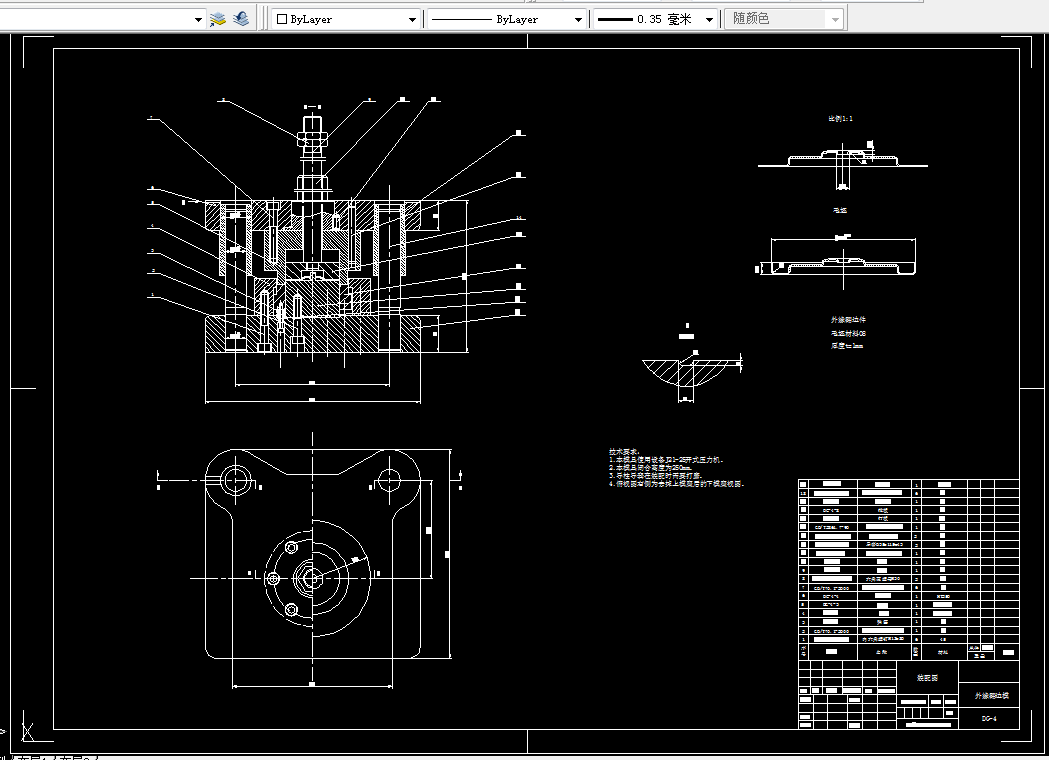

CAD版本图纸，共19张

摘要

本次设计的端盖材料厚度为1mm，整体尺寸不大，形状不太复杂，其尺寸要求精度不高，外形尺寸公差配合要求也不高，属简单轮廓成形，又属大批量生产，考虑到生产成本和生产效率问题，选用模具冲压方法进行生产，通过对零件产品的分析，可以通过拉深、胀形、翻边等工艺对其进行成形，若采用单冲模，要在多台压力机上进行加工，而，这些工序间定位不同，容易造成成形缺陷，而且压力机数量、模具数量多，造成生产效率低、成本高等缺点采用复合模既能提高制件质量及生产率，又可减少设备投资和模具费用及降低制件成本。零件选用材料为08的卷料，08表示为含碳量为万分之八，强度、硬度很低，而韧性和塑性极高，具有良好的冲裁、拉深、弯曲和胀形等冷加工性能、焊接性能。但存在时效敏感性、淬硬性及淬透性极低。大多轧制成高精度的薄板或冷轧钢带用以制造易加工成形、强度低的拉深或弯曲的覆盖零件和焊接构件。本设计的类型为机设类，侧重于设计、计算与制图能力的培养和工程能力的基本训练。设计的产品对象是端盖，应完成其冲压工艺与模具设计。端盖是通过排样、落料、拉深、胀形、冲孔、内外缘翻边等工序形成，需要进行毛坯尺寸、冲压力计算，并确定模具结构的设计和压力机的选用
