M5143-垫片冲裁模具设计[含UG三维图] 下载积分：50　资料编号： M5143

作品包括:

Word版设计说明书1份

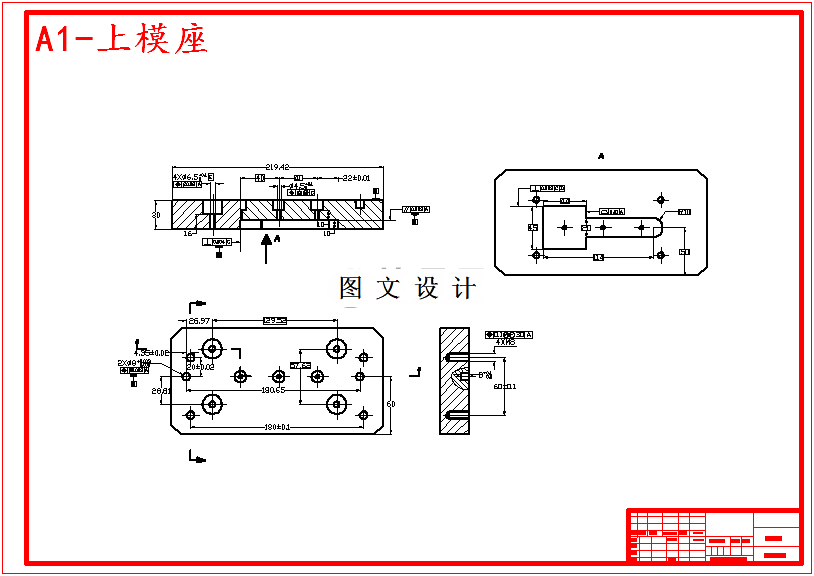

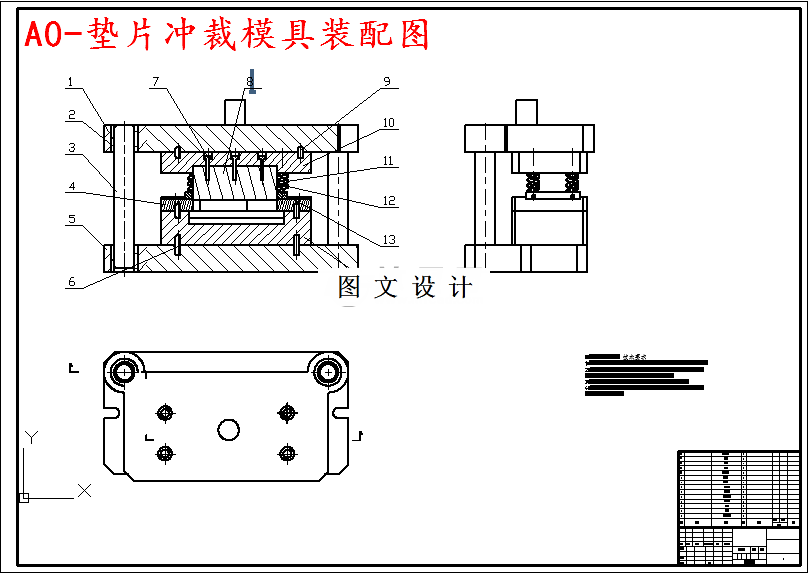

CAD版本图纸，共5张

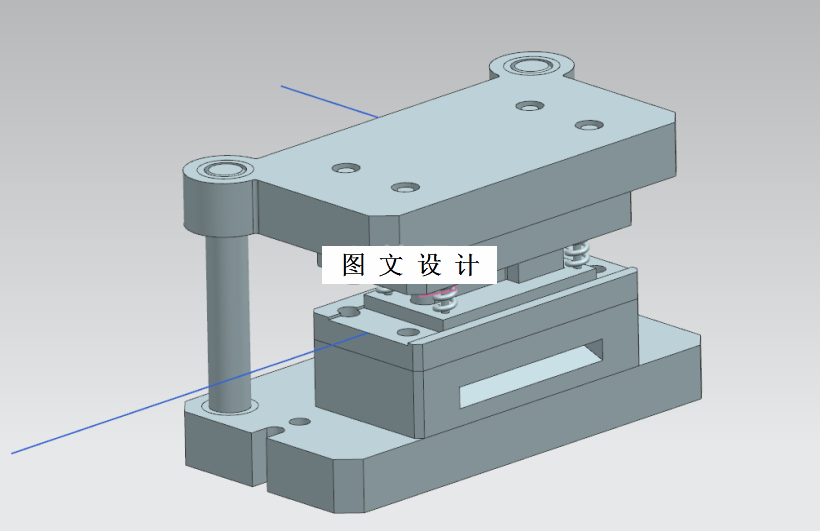

UG三维图一套

摘要

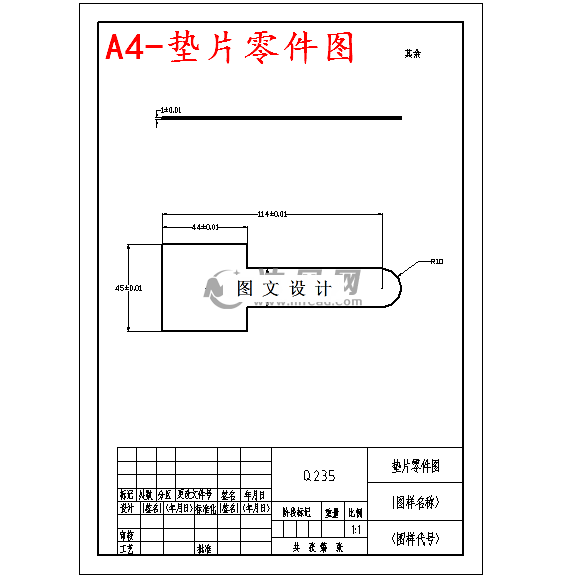

零件尺寸：图中零件的标注公差的为IT12级精度，其余未注由图中技术要求可知为IT14级，零件的尺寸较小，成形的位置较为紧凑，成形比较简单。零件材料为Q235钢钢，有很良好的塑性，料厚为1mm属薄料，冲压性能良好。零件的结构：零件需要经过一次冲裁，零件的结构比较对称，冲压性能仍然很良好。工艺方案的内容是确定冲裁件的工艺路线，主要包括确定工序数、工序的组合和工序的顺序安排等，应在工艺分析的基础上制定几种可能的方案，再根据工件的批量、形状、尺寸等方面的因素，全面考虑、综合分析，选取一个较为合理的方案。冲裁工序按工序的组合程度可分为单工序冲裁、复合冲裁和级进冲裁。复合冲裁是在压力机的一次行程中，在模具的同一位置同时完成两个或两个以上的工序； 级进冲裁是把一个冲裁件的几个工序，排列成一定顺序，组成级进模，在压力机的一次行程中，模具的不同位置同时完成两个或两个以上的工序，除最初几次冲程外，每次冲程都可以完成一个冲裁件。 687108
