M5155-A2J-PK1120立式单面铣削前轴拳头面组合机床夹具设计 下载积分：50　资料编号： M5155

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

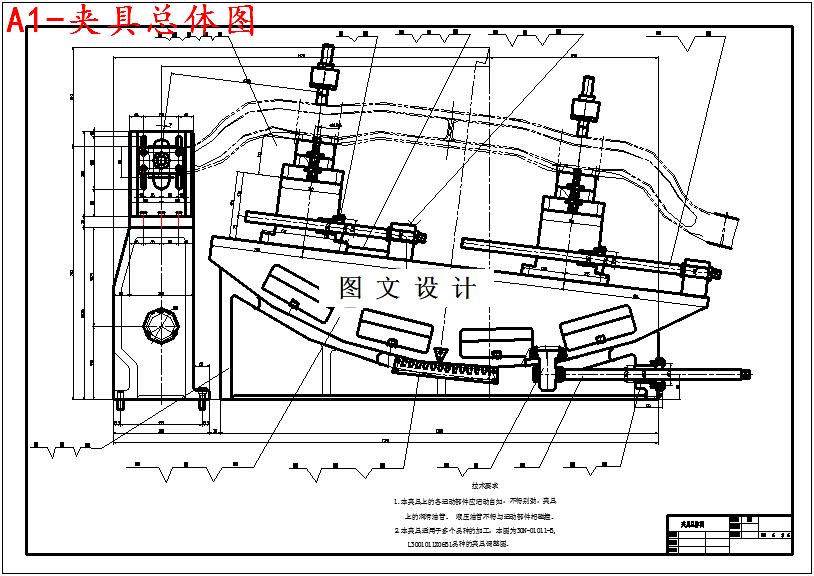

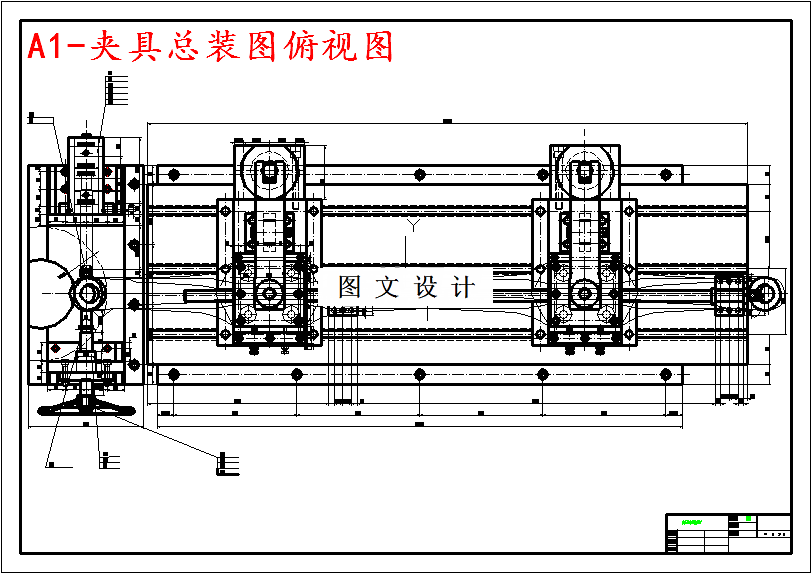

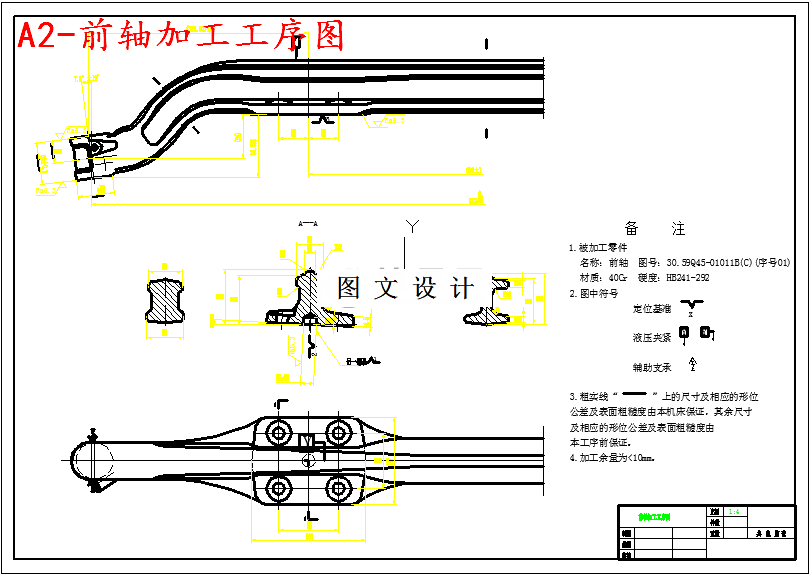

CAD版本图纸，共5张

摘要

本次设计的是一种加工汽车前轴的专用组合机床夹具设计。汽车前轴的结构虽不复杂，但是其结构属于异形长杆件零件，要保证两端面的平行度有一定难度，所以采用了组合机床夹具。本次设计包括夹具发展概况、夹具定位方案、夹紧方案、夹具体等装置的设计以及对夹紧力及铣削力、定位误差的计算。经过定位，夹紧方案的分析和比较，确定采用一面两销的定位方案和绞链夹紧机构。在本次设计中遇到的主要难题是铣削力和夹紧力的计算。该设计严格遵守夹具设计的要求，不但考虑了夹具在使用时对精度的影响，而且也考虑到灵活性一面。
