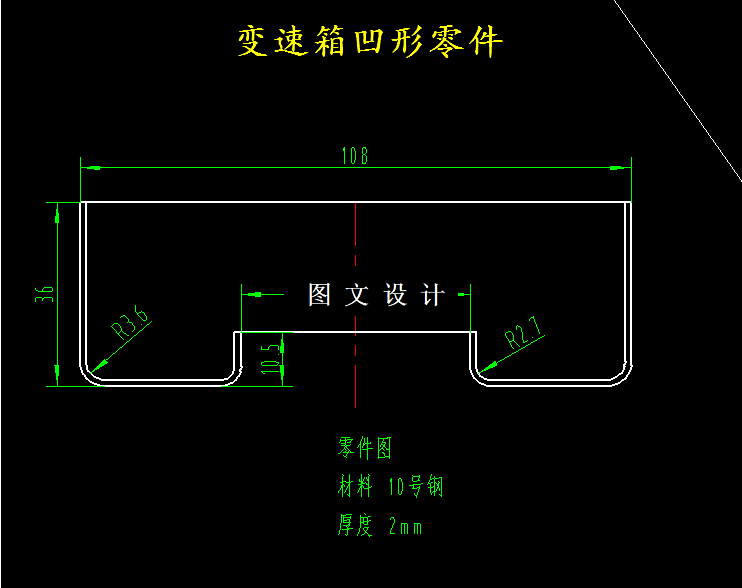

M5157-变速箱凹形零件的冲压模具设计-长108 下载积分：50　资料编号： M5157

作品包括:

Word版设计说明书1份

外文翻译一份

CAD版本图纸，共19张

摘要

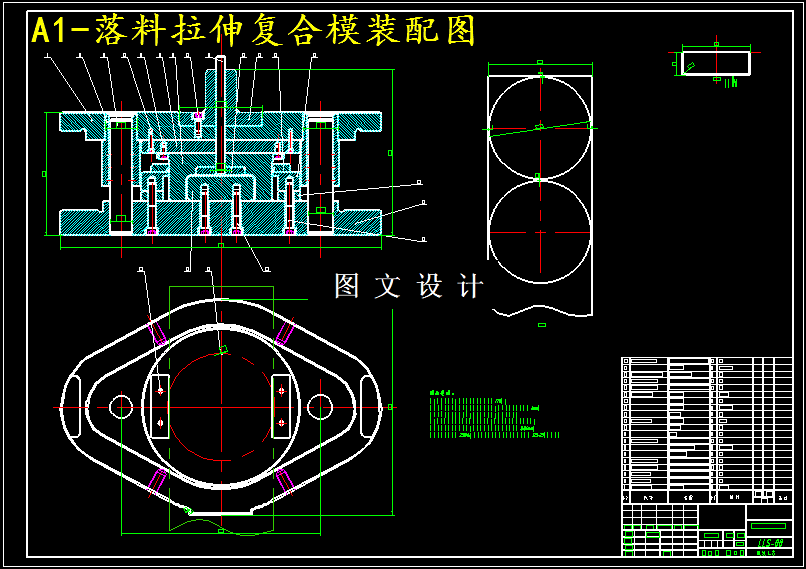

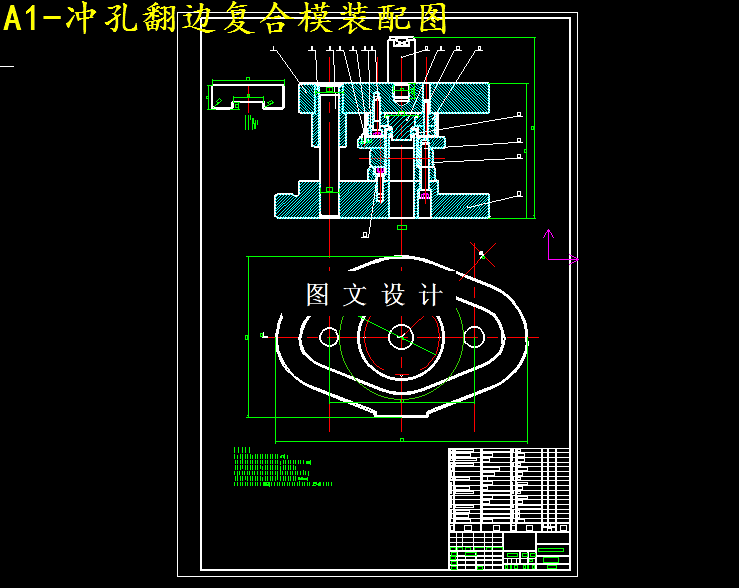

本次针对变速箱凹形零件设计，介绍了变速箱凹形零件设计制造的全过程。从零件的产量、结构分析，在保证其使用性能的前提下，着重分析其工艺性，策划了三种包含落料、拉伸、冲孔、翻边三种工艺的冲压方案（单工序模，级进模和复合模）。最终经分析各方案的利弊，决定采用两套复合模具来完成制造。本文从零件所需毛坯尺寸开始计算，分析选择了所需材料规格，计算出材料利用率。在经分析确定压力中心后，设计了各工序所需工作件刃口尺寸。并根据刃口尺寸，零件材料设计了各工作件的结构及外形尺寸。进而设计了各辅助零件，选择了部分标准零件。通过分析各零件的不同作用分别选择了合适的材料并确定了各零件的技术要求。最终设计了两套完整的复合模，并给出了相应的完整的装配图。本文最后明确列出各工作件的制造工艺过程并介绍了如何装配两套模具及在模具装配过程中应注意的问题及处理方式。在充分考虑经济性及使用性的前提下，综合运用现代模具制造先进技术及传统优秀制造手段，完成两套模具的设计。
