M5169-数码相机骨架结构塑料模具设计[含UG三维图] 下载积分：80　资料编号： M5169

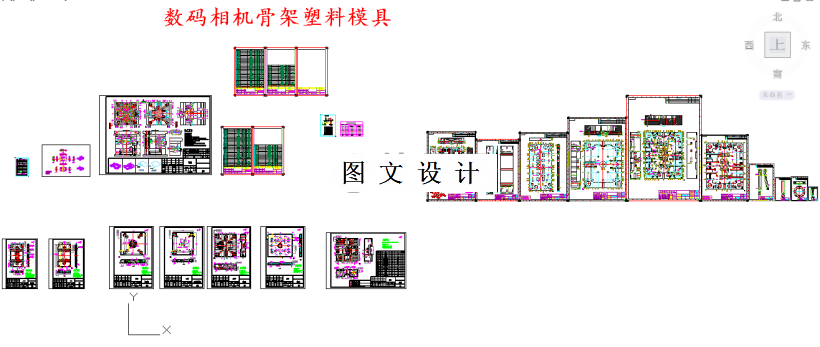

作品包括:

Word版设计说明书1份

PPT答辩一份

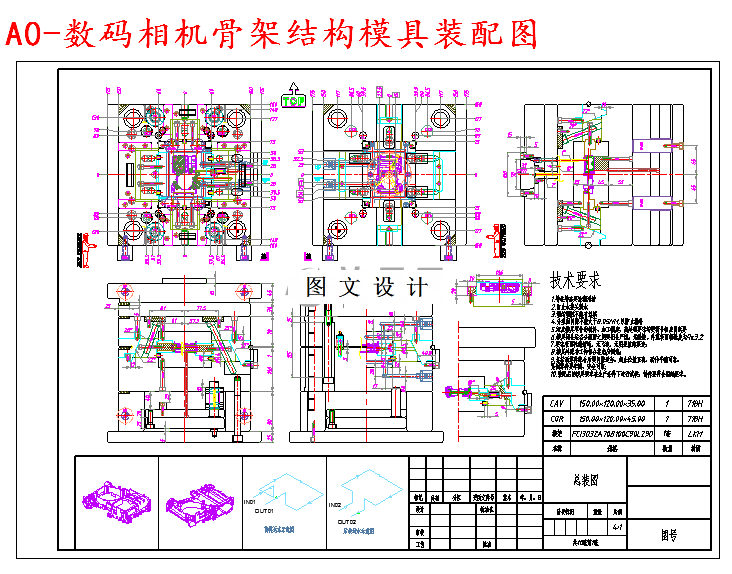

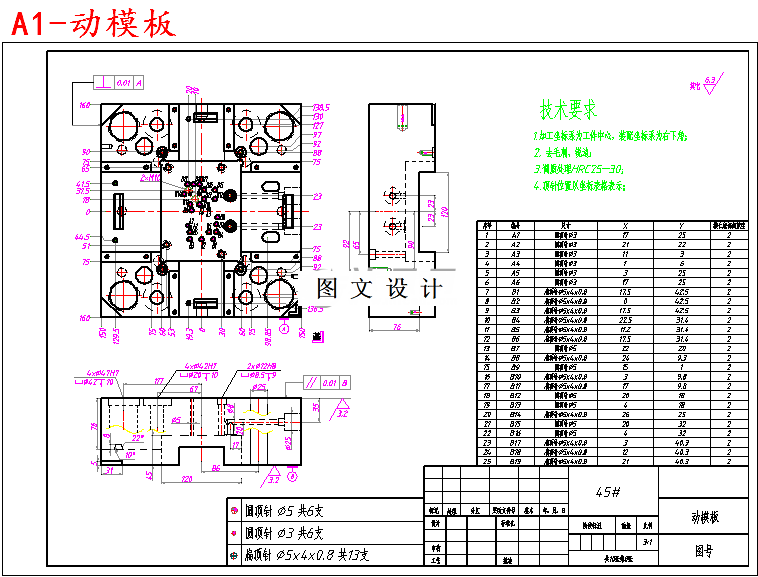

CAD版本图纸，共20张

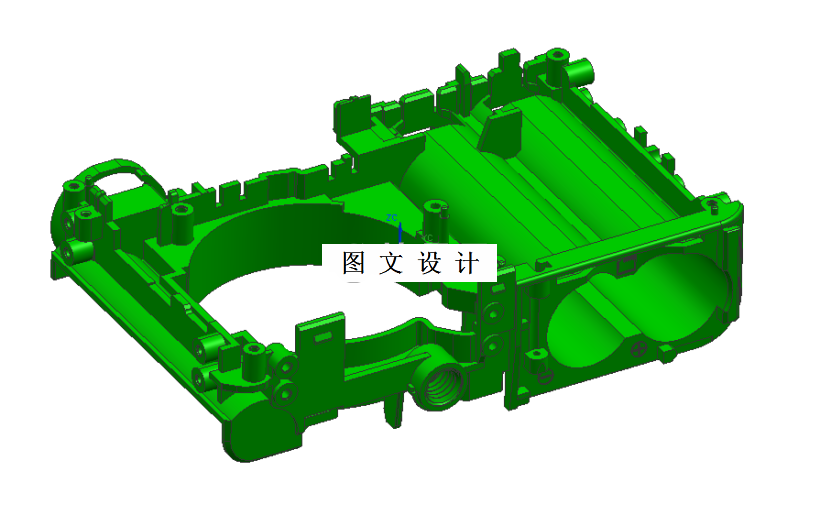

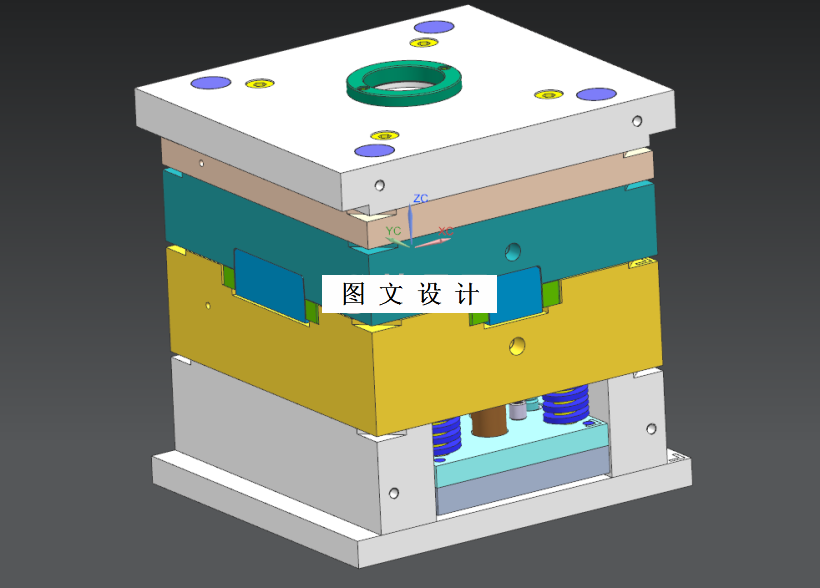

UG三维图一份

摘要

此零件为大批量生产，而且在精度要求高，所以此模具设计为一模一腔进行生产。综合考虑浇注系统、模具结构的复杂程度等因素拟采用用四边大行位侧抽芯的分模方式。注塑机定模固定板上有一规定尺寸的定位孔，注塑模定模板上相应设计有定位环。为了使模具的主流道的中心线与注塑机喷嘴的中心线相重合，模具定模固定板上的定位环或主流道衬套与定位环的整体式结构的外径尺寸d应与注塑机固定模板上的定位孔呈间隙配合，便于模具安装。主流道通常位于模具中心塑料熔体入口处，它将注塑机喷嘴注出的塑料熔体导入分流道或是型腔。其一端与注塑机喷嘴相接触，另一端与分流道相连。由于主流道要与高温塑料熔体及注塑机喷嘴反复接触，所以在注塑模中主流道部分常设计成可以拆卸更换的主流道衬套。在卧式或立式注塑机上使用的注塑模中，主流道垂直于模具分型面。
