M5174-横向连接板零件冲压工艺及模具设计-长340 下载积分：50　资料编号： M5174

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共11张

摘要

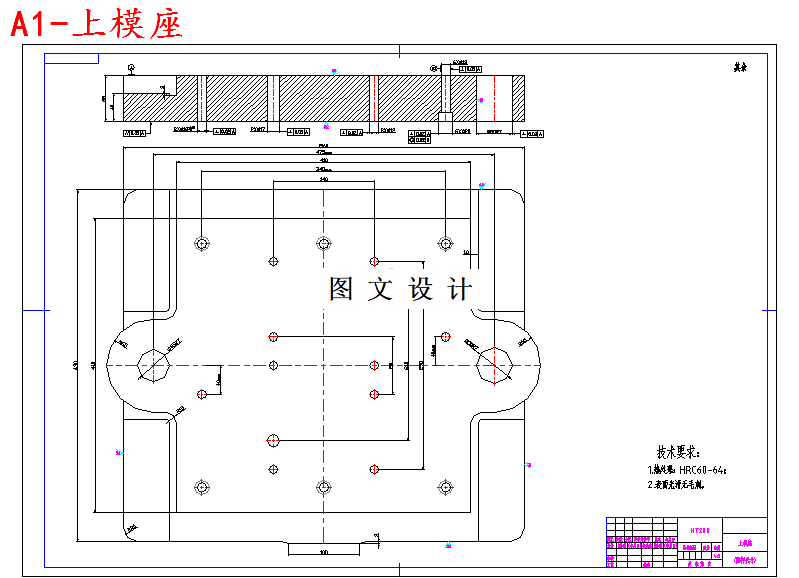

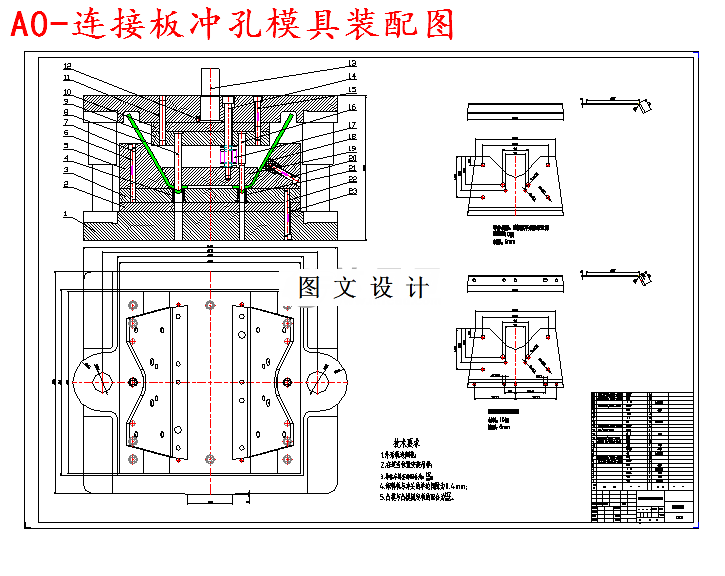

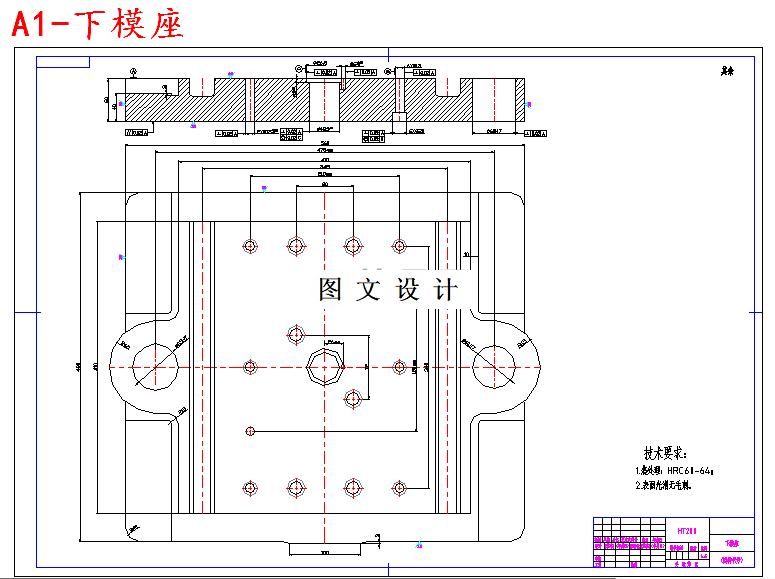

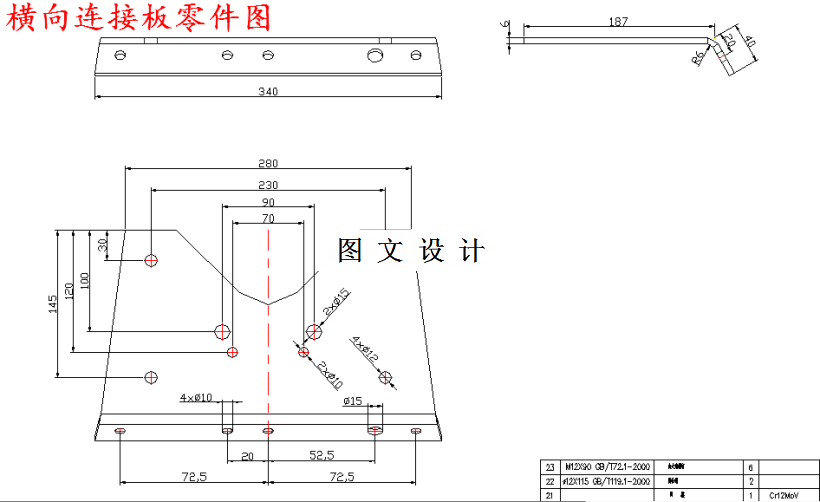

本设计是横向连接板零件冲压工艺及模具设计，根据该零件的尺寸、材料、批量生产等要求对工件进行工艺分析，由于零件为左右件，且左右零件对称，料厚偏大需要厚料冲孔，所以决定采用三步加工工序，并且设计了三套模具，分别为落料冲孔复合模、压弯模和冲孔单工序模。通过工艺设计计算，确定出排样方案，计算冲压力和压力中心以及模具刃口尺寸计算，在定位方面上，利用磁 定 位器合件定 位，解决零件在冲压过程中的准确定位问题。在冲裁过程中，运用斜 刃冲裁的原则，有效的减少了工作过程中产生的冲击振动和噪声，并设计了相对应的模具结构，用来生产质量合格的零件。
