M5237-L型钩板垫片冲孔落料模具设计-长20.8 下载积分：50　资料编号： M5237

作品包括:

Word版设计说明书1份

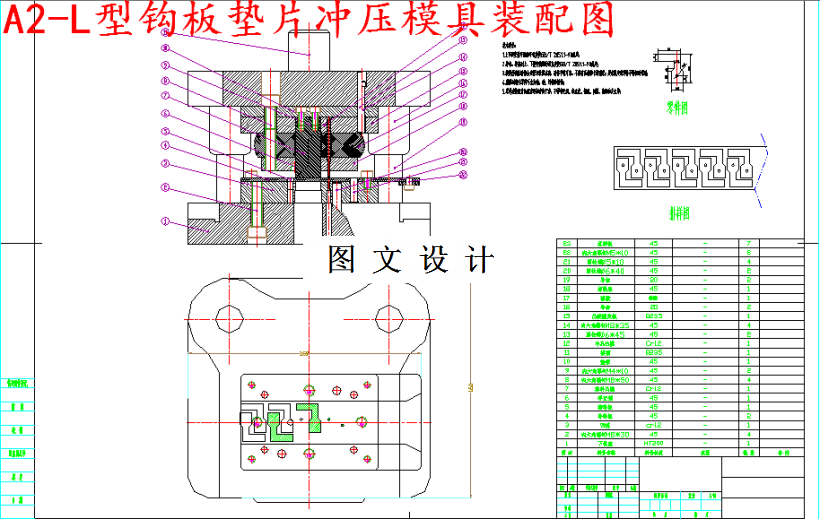

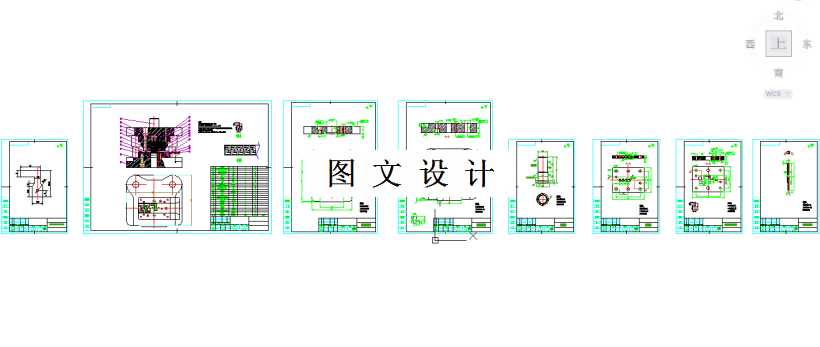

CAD版本图纸，共8张

摘要

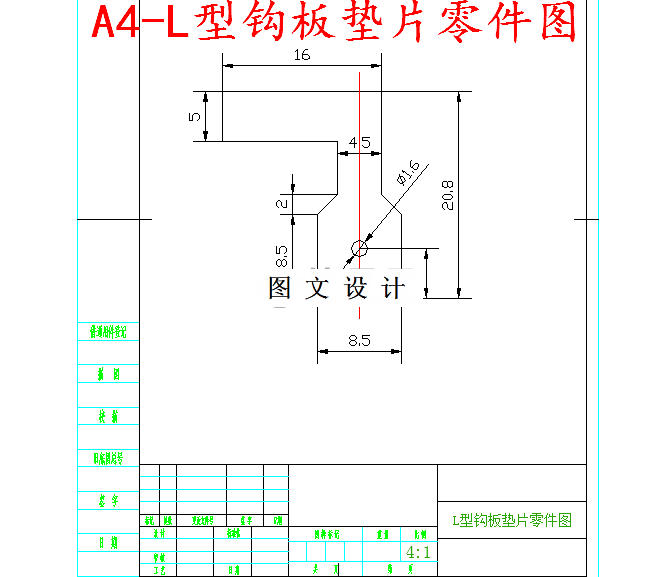

冲压所使用的模具称为冲压模具，简称冲模。冲模是将材料（金属或非金属）批量加工成所需冲件的专用工具。冲模在冲压中至关重要，没有符合要求的冲模，批量冲压生产就难以进行；没有先进的冲模，先进的冲压工艺就无法实现。冲压工艺与模具、冲压设备和冲压材料构成冲压加工的三要素，只有它们相互结合才能得出冲压件。该零件材料为H62(黄铜)结构简单，冲孔时有尺寸为Φ1.6 根据知冲孔时，因受凸模强度的限制，孔的尺寸不应太小.冲孔的最小尺寸取决于材料性能，凸模的强度和模具结构等。级进模是一种多工位、效率高的一种加工方法，也只需要一副模具，工件的精度及生产效率都能满足生产要求。但级进模轮廓尺寸较大，制造复杂，成本较高，一般适用于大批量，小型冲压件。因本工件尺寸轮廓较小，采用此方案，模具的强度和刚度比复合模高，操作也比复合模安全。
