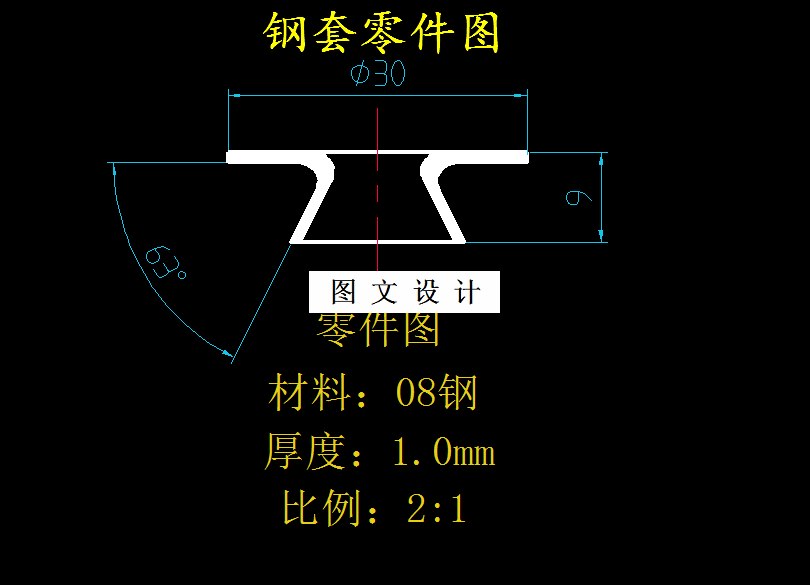

M5250-08钢套多次拉深整形冲孔落料级进模具设计 下载积分：50　资料编号： M5250

作品包括:

Word版设计说明书1份

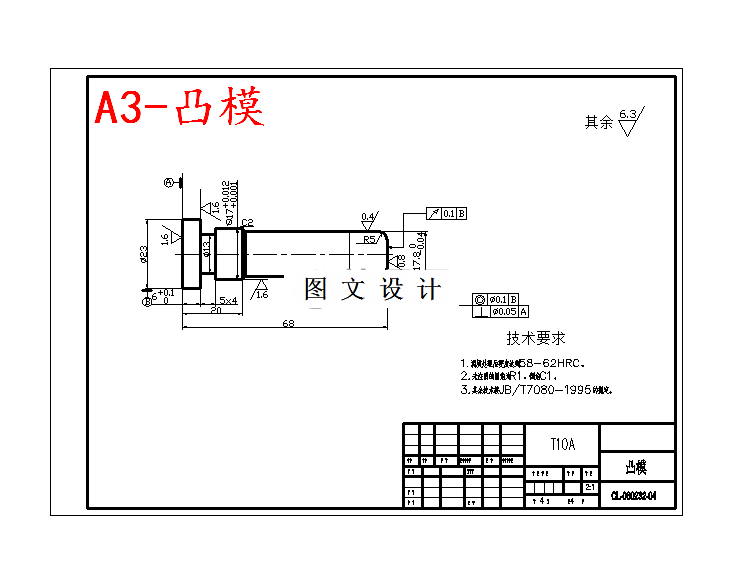

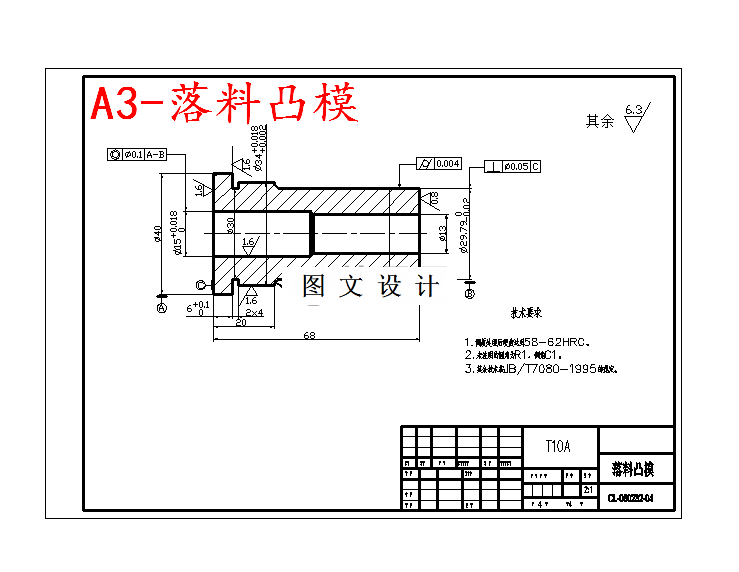

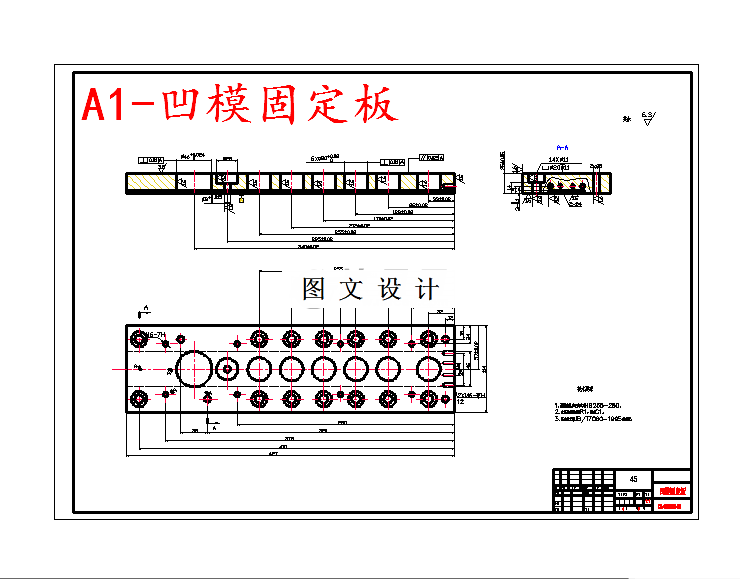

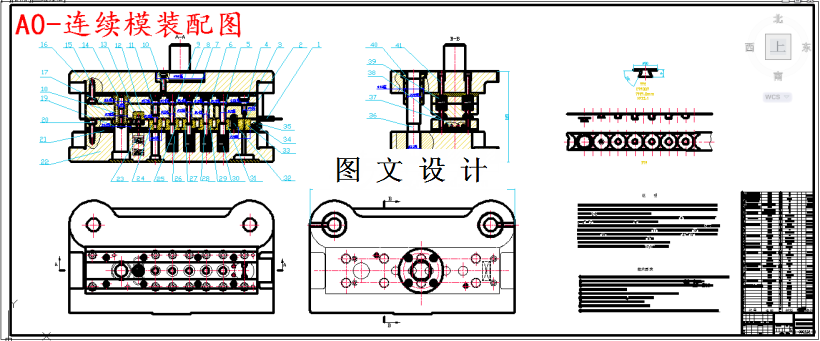

CAD版本图纸，共5张

摘要

板料冲压加工是机械加工的一个重要组成部分，广泛应用于汽车、电器、电机和仪表等行业。冲压工艺方案和模具是实现加工工艺和保证冲压件质量、降低冲压件成本的重要手段。随着冲压技术的不断进步和冲压生产的迅速发展，对冲压设计工作提出了愈来愈高的要求。设计简要介绍了选题的目的、意义、冲压件国内外现状和模具市场发展趋势，产品的工艺分析和工艺方案的确定。按照冲压模具设计的一般步骤，计算并设计了这套模具上的主要零部件。该模具是一套典型的多工位级进模，包括了拉深、整形、冲孔、落料等工艺，共用了七个工位完成了全部冲压工艺。这套模具是简单的采用弹性卸料方式，条料的由导板安全准确定位。
