M5253-大规模焊接铁片冲裁模具设计-长40 下载积分：50　资料编号： M5253

作品包括:

Word版设计说明书1份

CAD版本图纸，共10张

摘要

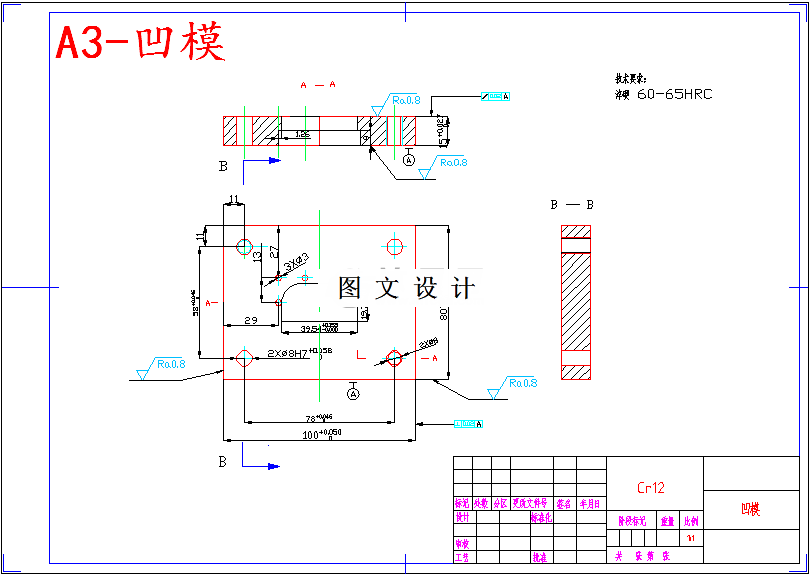

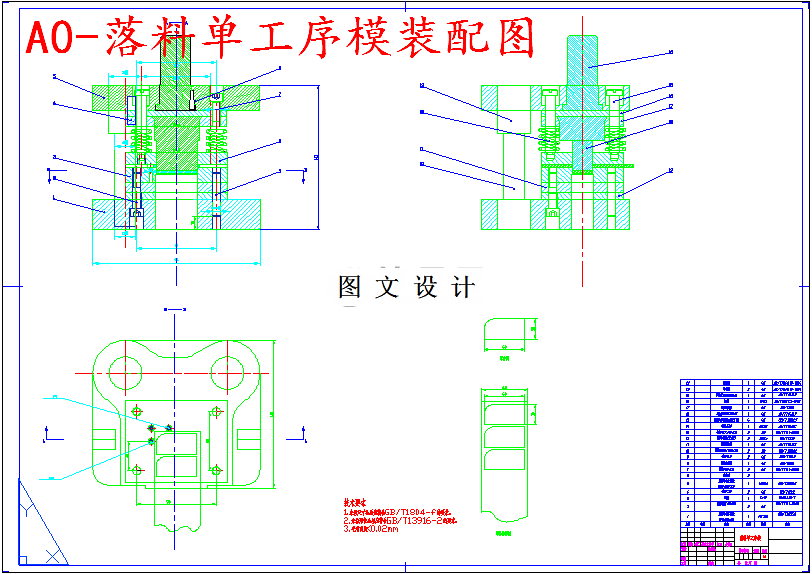

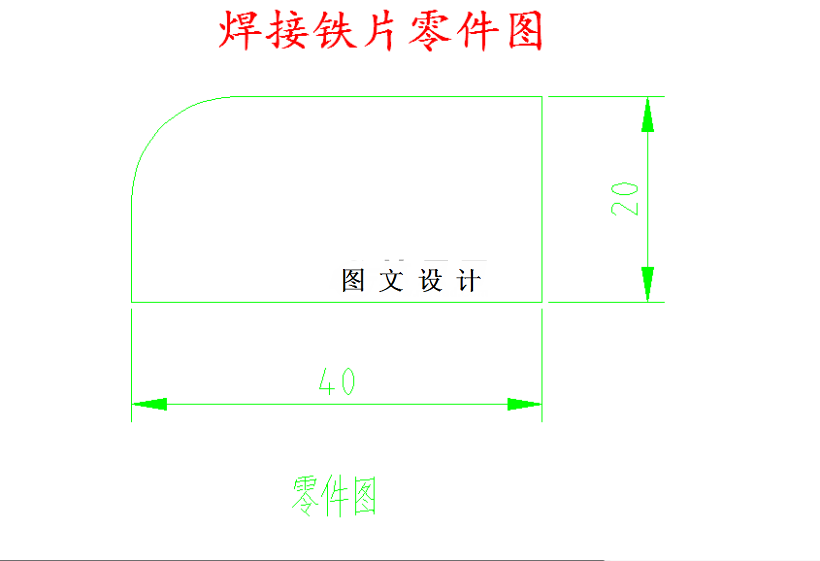

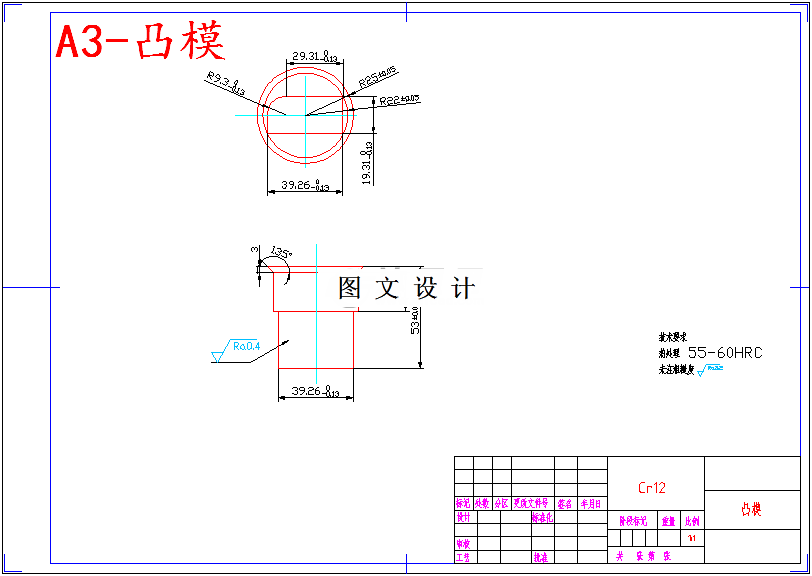

此设计课题为《一种大规模焊接铁片冲裁模具》，设计中先要进行焊接铁片工艺分析，然后经过工艺分析和对比确定工艺方案，确定模具架和压力机的型号，根据对冲压件加工的模具和类型，选择需要设计的模具。确定将要设计的模具类型后，将此模具的各个工作零部件设计出来，并把设计过程详细表达出来。主要研究了冲压模具的发展状况，进而说明了冲压模具在现实工业中的重要意义以及本次设计模具的意义，通过对冲压件进行工艺分析，确定工艺方案。通过设计零件的排样图，从而对材料利用率进行计算。然后是对冲裁工艺力的计算和对冲裁模具工作部分进行设计计算。最后是对主要工作部件的设计，以及选择合适的标准件，为完成本次模具的设计绘制以及模具的成形给予理论支持，并且为装配图中的各尺寸提供依据。依据先前确定的设计方案画出模具的凸、凹模零件图和总装配图。
