M5370-汽车起重机变幅机构设计 下载积分：50　资料编号： M5370

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

PPT答辩一份

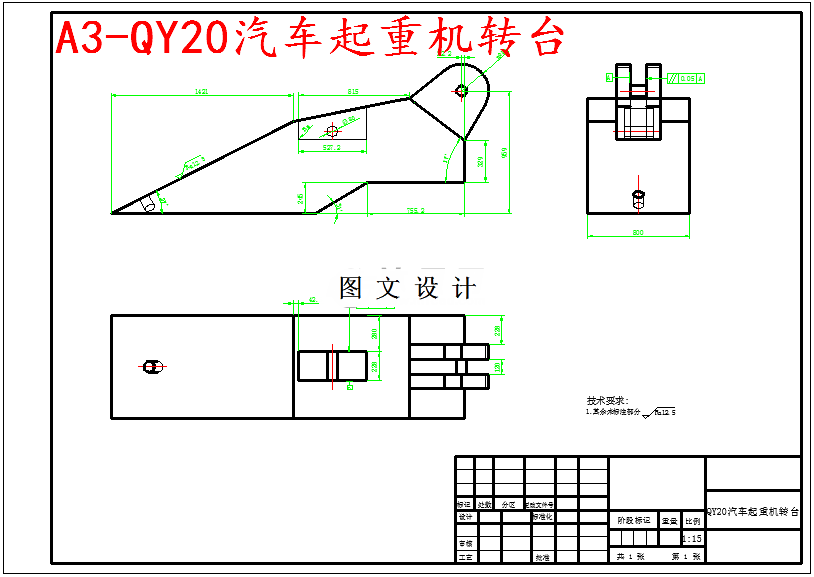

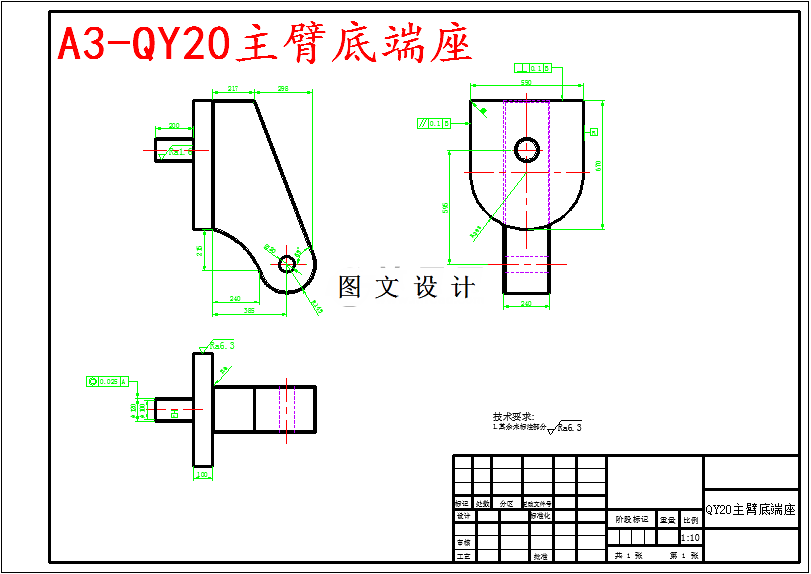

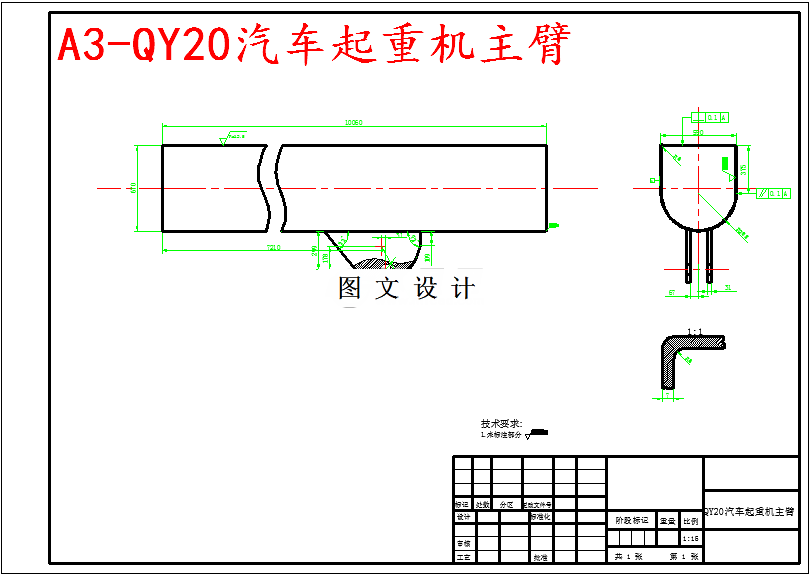

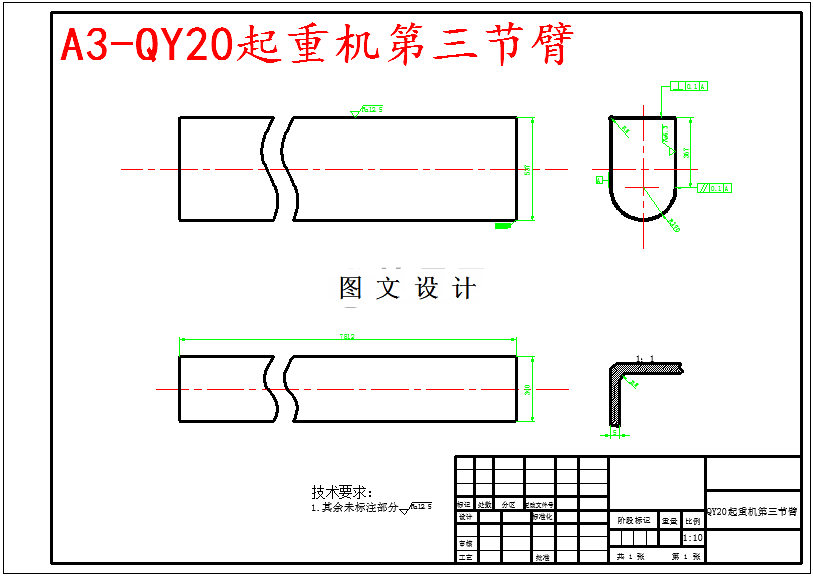

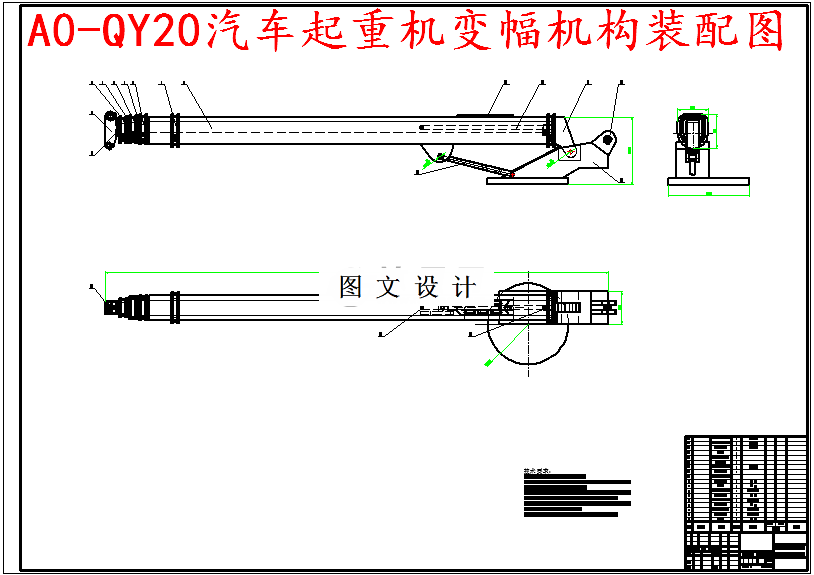

CAD版本图纸，共6张

摘要

随着经济建设的迅速发展，我国的基础建设力度正逐渐加大，道路交通，机场，港口，水利水电，市政建设等基础设施的建设规模也越来越大，市场汽车起重机的需求也随之增加。其中变幅机构是起重机的主要构件。变幅机构通过臂架直接吊载，实现大的作业高度与幅度。臂架的强度决定了最大起重量时整机起重性能，其自重直接影响整机倾覆稳性定，因而臂架结构设计的优劣，将直接影响整机的性能，如整机重量、整机重心高度和整机稳定性等。所以要在保证臂架安全工作的条件下尽量减轻臂架的重量，这对提高整机质量和经济性具有很大的现实意义。本设计主要根据QY20吨汽车起重机工作要求来确定伸缩机构的结构和传动方案，进而采用传统的设计方法对主臂的三铰点、主臂的长度、及每节臂的长度、臂架的结构、液压缸尺寸进行确定，对臂架进行受力分析，并利用软件Auto CAD进行建模。
