M5378-HB1027离合器设计[含Catia三维图] 下载积分：100　资料编号： M5378

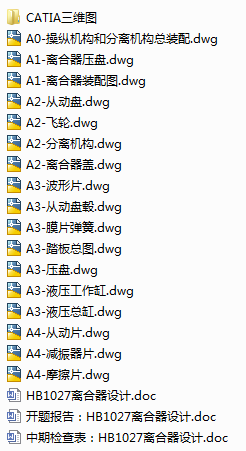

作品包括:

Word版设计说明书1份

开题报告一份

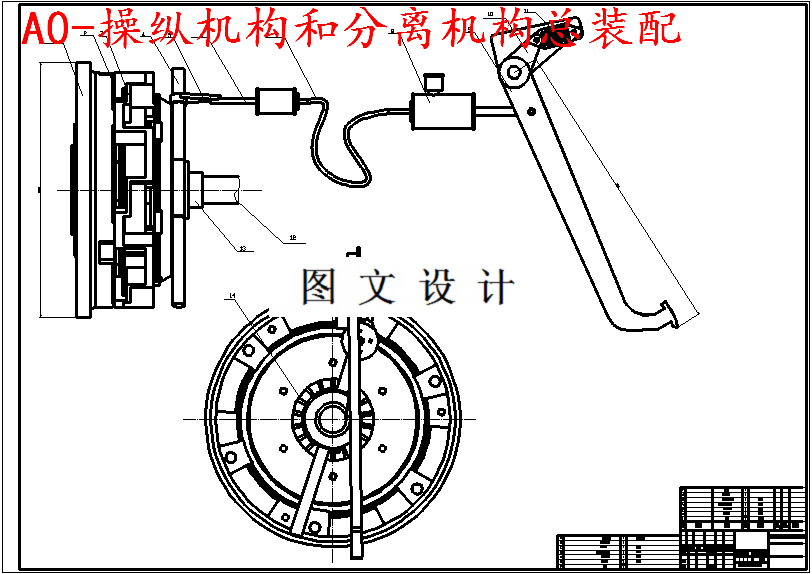

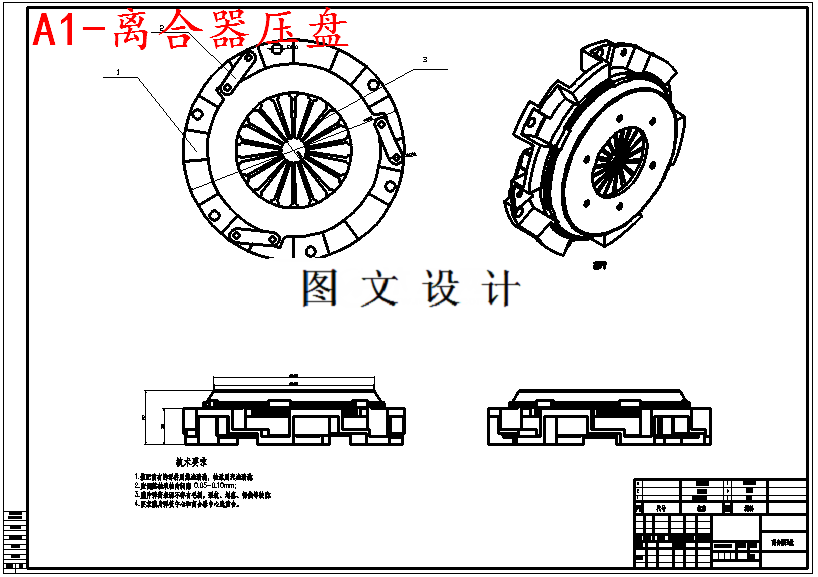

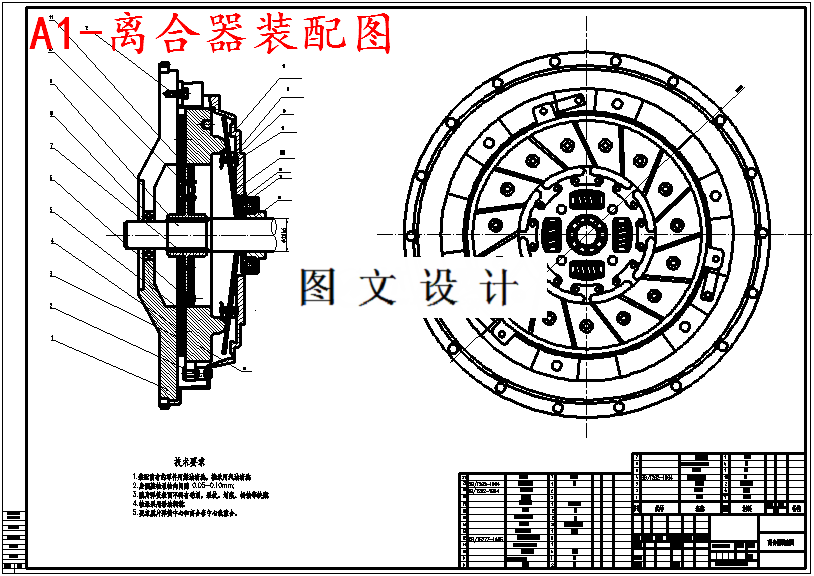

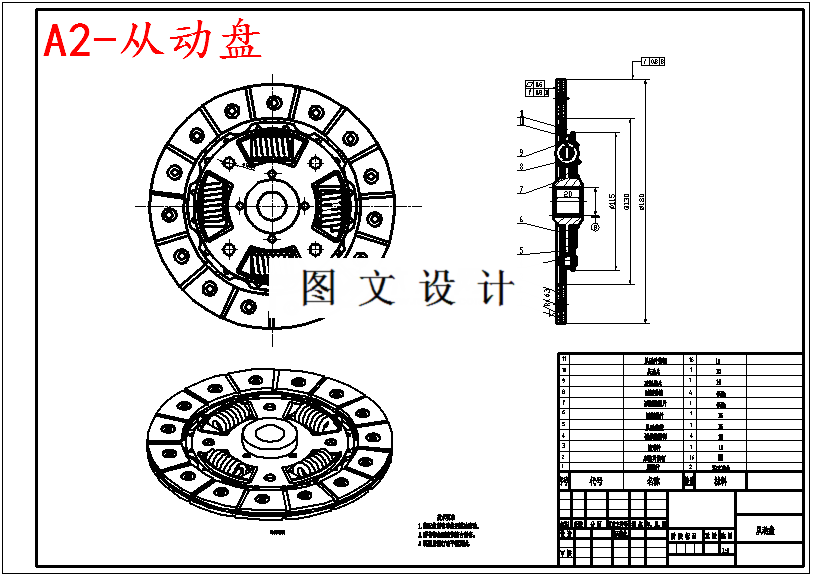

CAD版本图纸，共17张

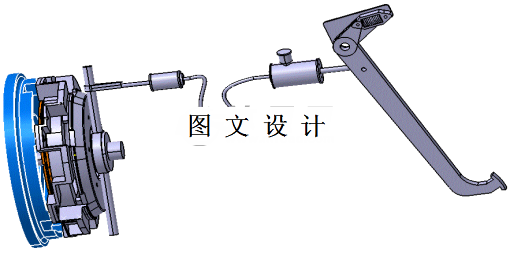

Catia三维图一套

摘要

离合器的设计有比较成熟的系统方法，对行驶条件和载重要求等，对离合器进行了如下设计：离合器的零部件结构尺寸确定，如摩擦片的直径、减震弹簧及从动盘数目选择、扭转减震器等；离合器的零部件受力及强度校核；离合器的操纵机构的设计。 通过对膜片弹簧离合器及液压操纵机构的工作原理的阐述及各构件的计算，可以看出离合器操纵机构的设计要从选材，尺寸约束，传递发动机扭矩，驾驶员操作等各方面的综合考虑。在上述工作完成之后，通过计算机CATIA软件的学习运用，对离合器总体装配图、从动盘总成、压盘、膜片弹簧、摩擦片进行了绘制，用ANSYS进行有限元分析。
