M5379-YW0.26多功能液压挖掘机总体设计 下载积分：50　资料编号： M5379

作品包括:

Word版设计说明书1份

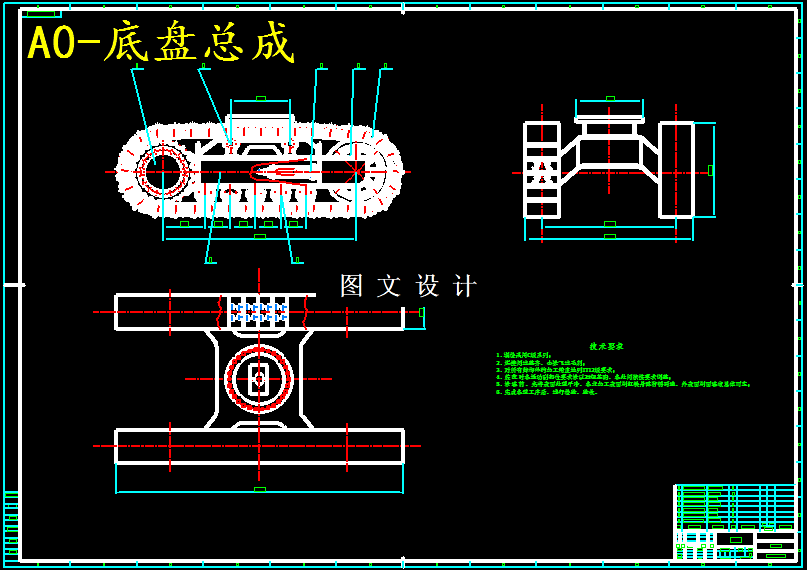

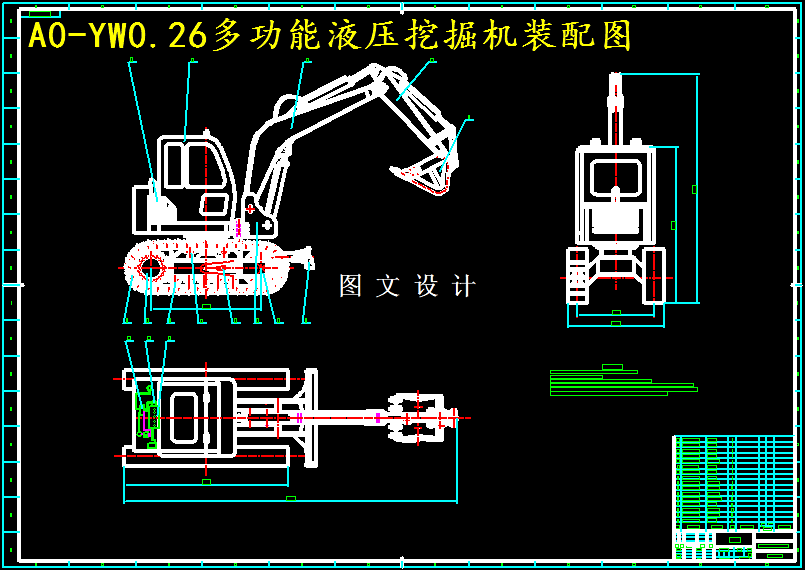

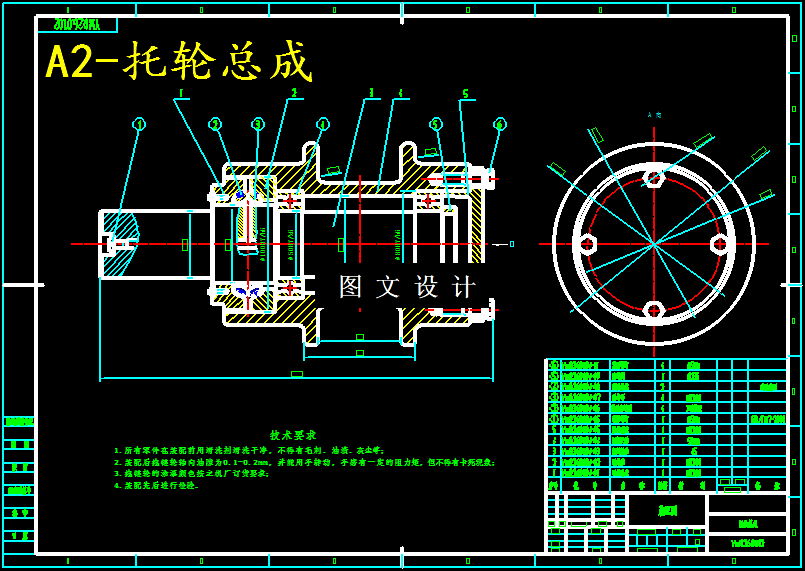

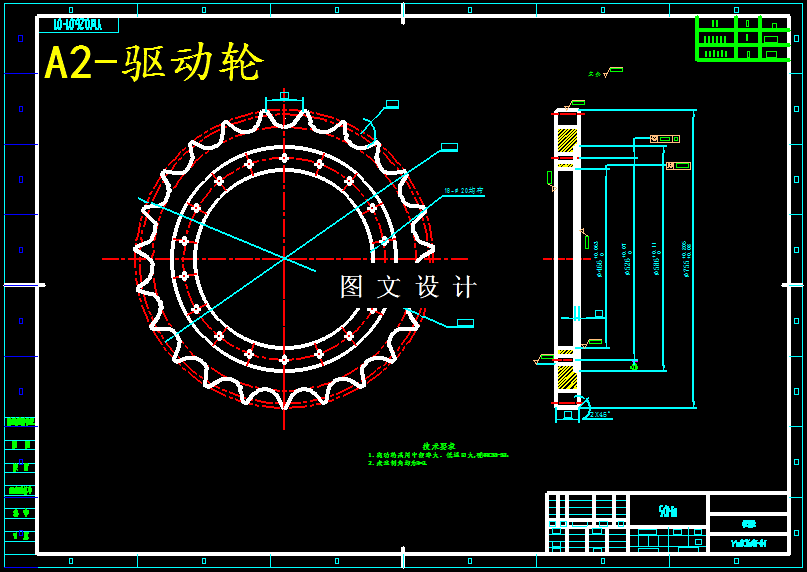

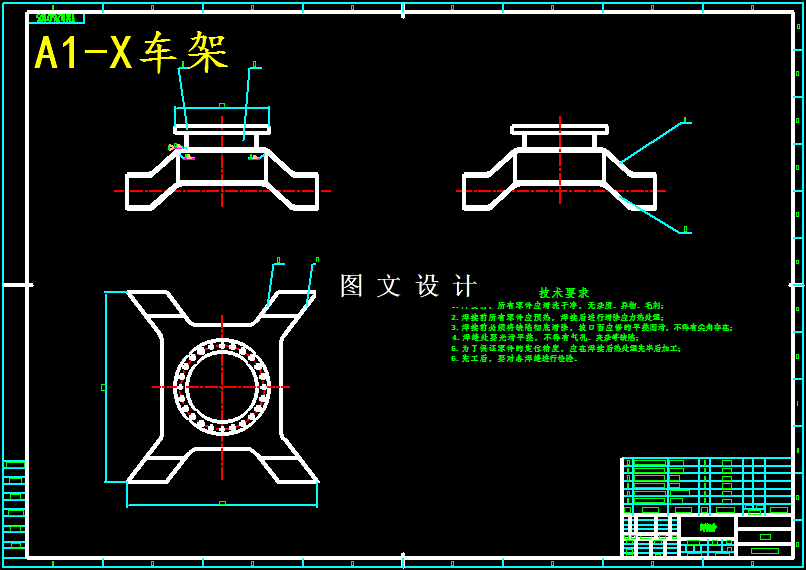

CAD版本图纸，共7张

摘要

通过对履带式挖掘机的分析以及对市面已有挖掘机的研究，对小型液压挖掘机进行设计。本次设计的主要内容是挖掘机的底盘部分。挖掘机的底盘部分主要包括车架、行走装置和悬架三部分。行车架是整体骨架，用来安装所有的总成和部件。行走装置用来支持机体，把动力装置传到驱动轮上的驱动转矩和旋转运动变为车辆工作与行驶所需的驱动力和速度。悬架能够满足车架和行走装置之间力的相互传递。本设计在详述履带行走装置整体设计的基础上，又对驱动轮、拖链轮、导向轮、支重轮结构进行了设计，对一些关键部分进行了设计和强度校核。
