M5418-外啮合直齿轮泵设计 下载积分：50　资料编号： M5418

作品包括:

Word版设计说明书1份

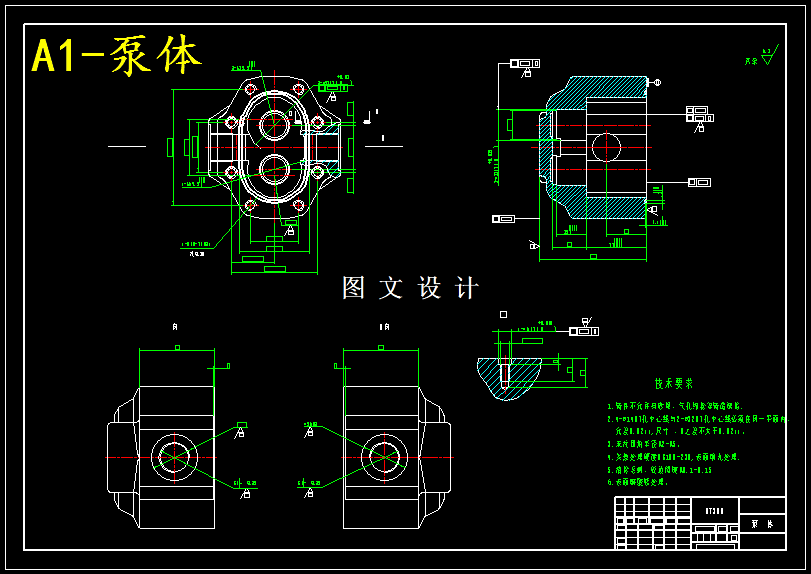

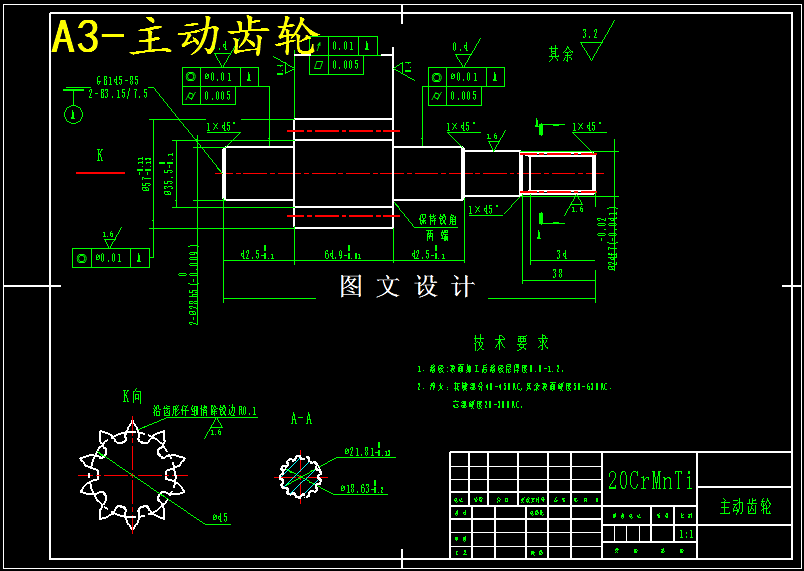

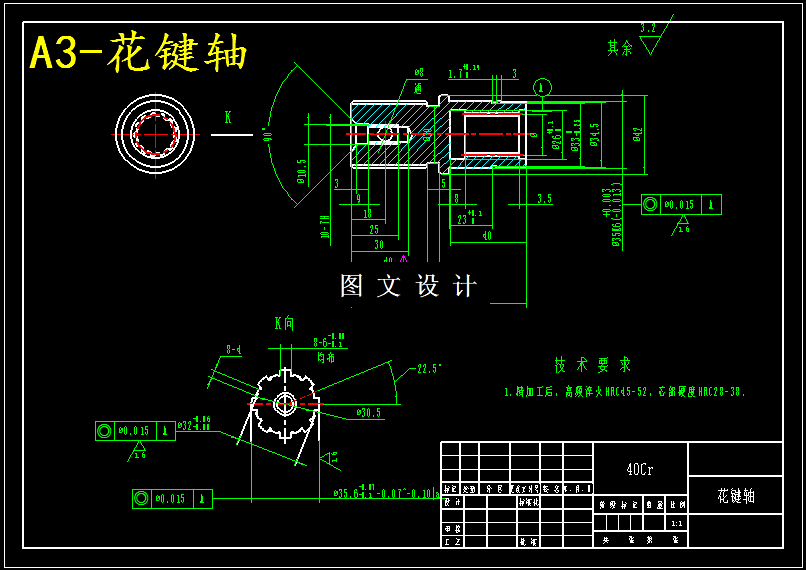

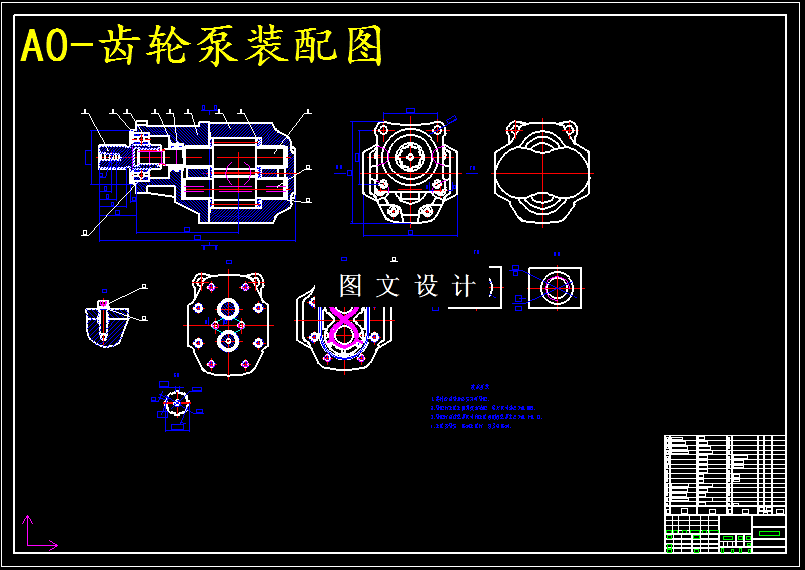

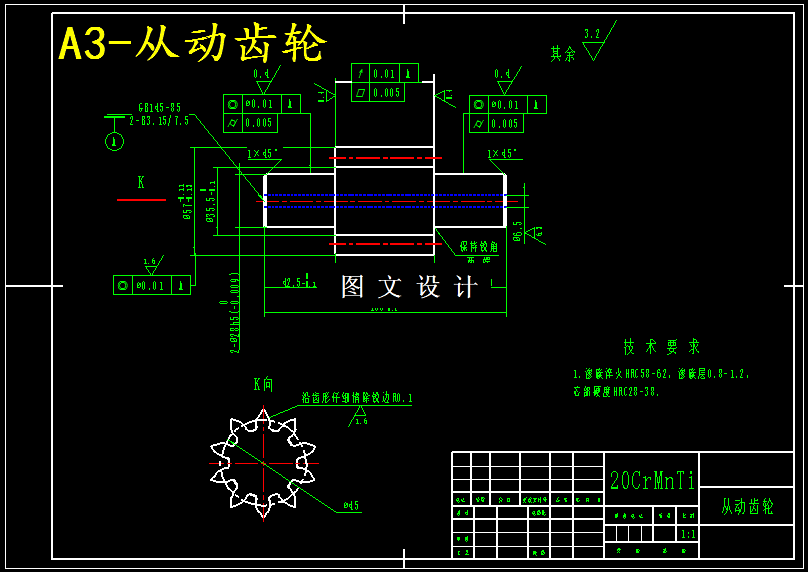

CAD版本图纸，共6张

摘要

本次核心设计了一款大排量齿轮泵。分析确定了齿轮泵的参数，遵循了最佳选取原则，提供了较为完整的齿轮泵计算公式，并设计与校核。为了完成本次设计，并且计算完整，本次吸收了大量设计理念，参考意见，阅读了最新产品的概况。齿轮泵的设计中存在的公式也都遵循设计手册选取原则。本设计全面分析了齿轮泵参数对齿轮泵的影响，详细的设计计算内容。校核也遵循设计手册，误差很小，计算设计方法使得齿轮泵参数选取到最佳，并且计算简单，工艺性较好。着重对于齿轮的参数选择与校核，详细分析了齿数Z与齿宽B模数M的选择原理及计算要求。 总之本次计算内容详尽，选取参数符合要求。设计较为合理。
