M5422-纵轴式掘进机总体方案与液压系统设计 下载积分：50　资料编号： M5422

作品包括:

Word版设计说明书1份

开题报告一份

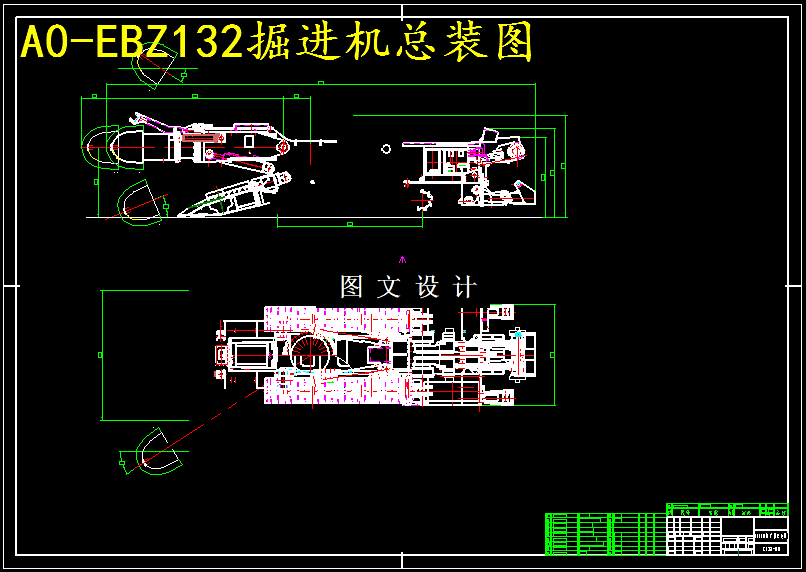

CAD版本图纸，共5张

摘要

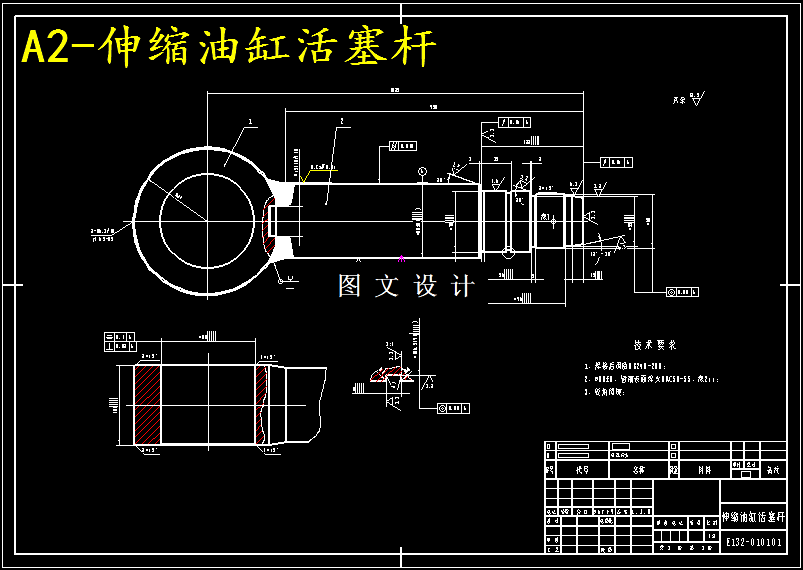

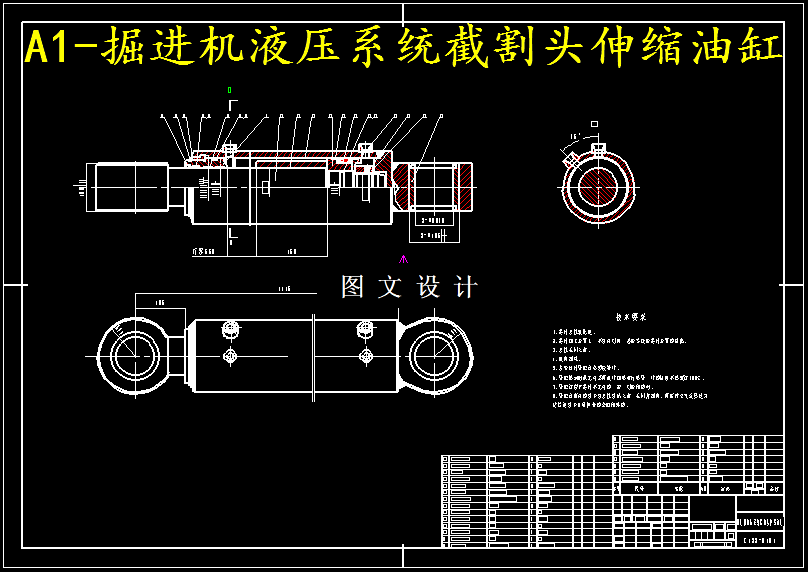

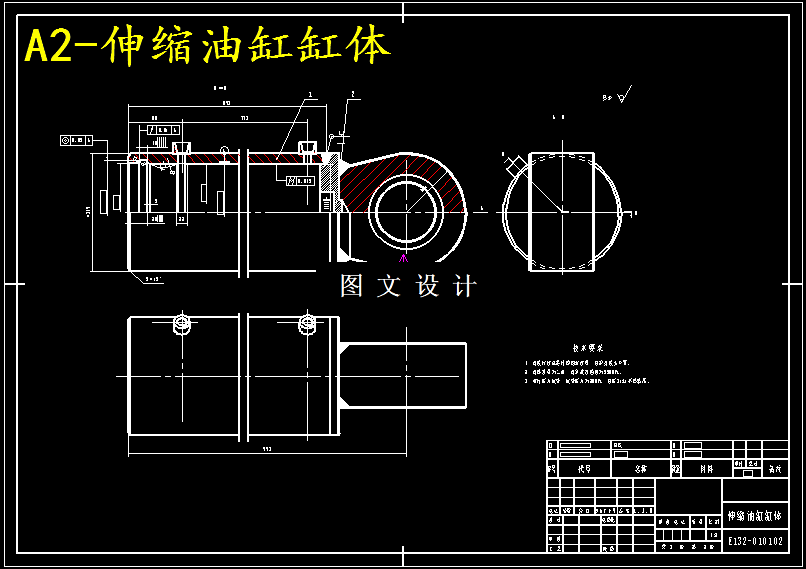

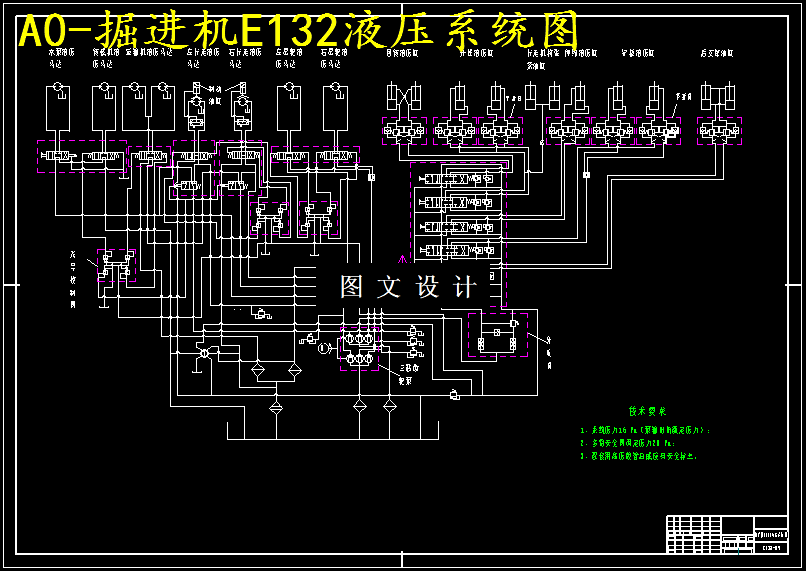

掘进机是煤炭生产和建设的基础工程，在煤炭工业中具有基础性的关键地位。本设计力图结合行业标准和设计规范，根据工作要求和设计目的进行掘进机总体方案设计与液压系统设计，确定符合要求的掘进机的总体参数。在液压系统设计部分，基本上确定各零部件的液压使用原理及参数计算。这里分析计算了截割部、行走机构、装运机构、中间运输机等载荷分析。马达部分的确定：装载部的星轮机构马达、行走机构的驱动马达、中间运输机的驱动马达等。油缸部分的确定：升降油缸、回转油缸、伸缩油缸、履带行走机构的张紧油缸、铲板部的升举油缸的计算设计。液压缸的结构设计部分，进行了伸缩油缸的机构设计计算，并绘制零件图。也进行了泵站的参数计算确定和液压系统的计算，评估液压系统性能。最后进行掘进机的通过性分析与稳定性分析。
