M5423-CY14-1B型斜盘式轴向变量柱塞泵手动伺服变量机构设计 下载积分：50　资料编号： M5423

作品包括:

Word版设计说明书1份

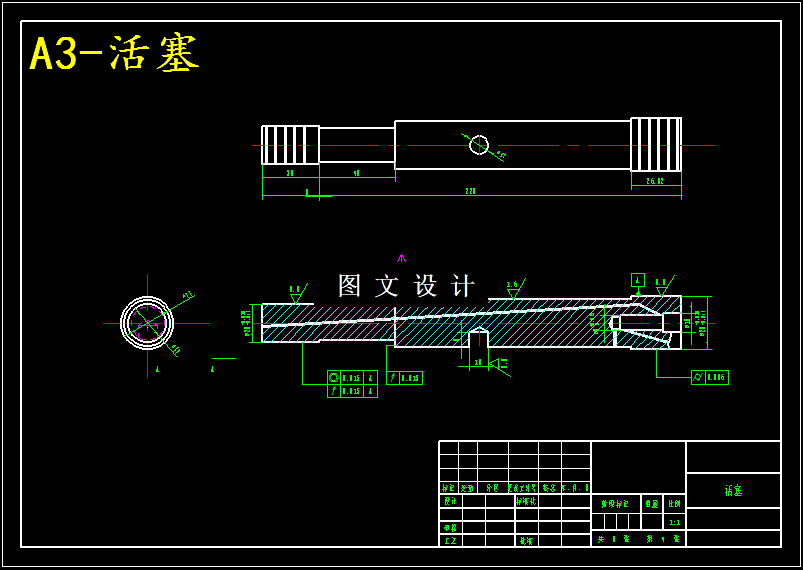

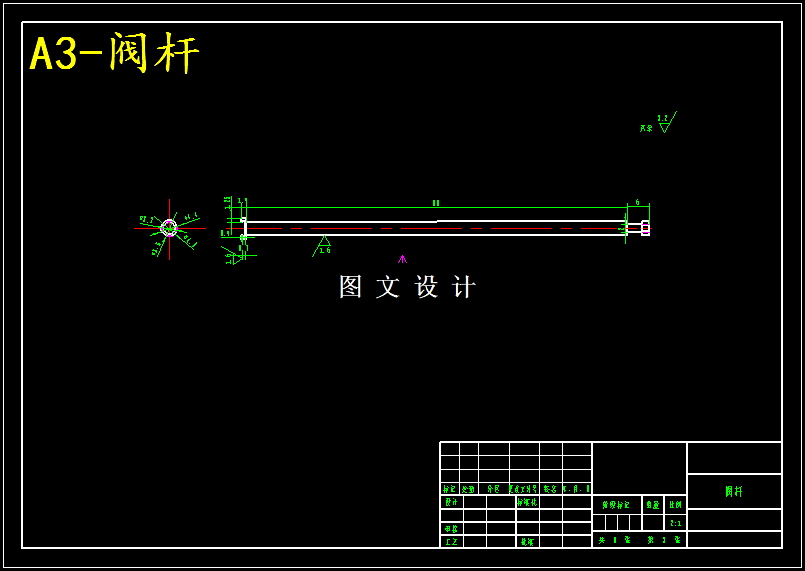

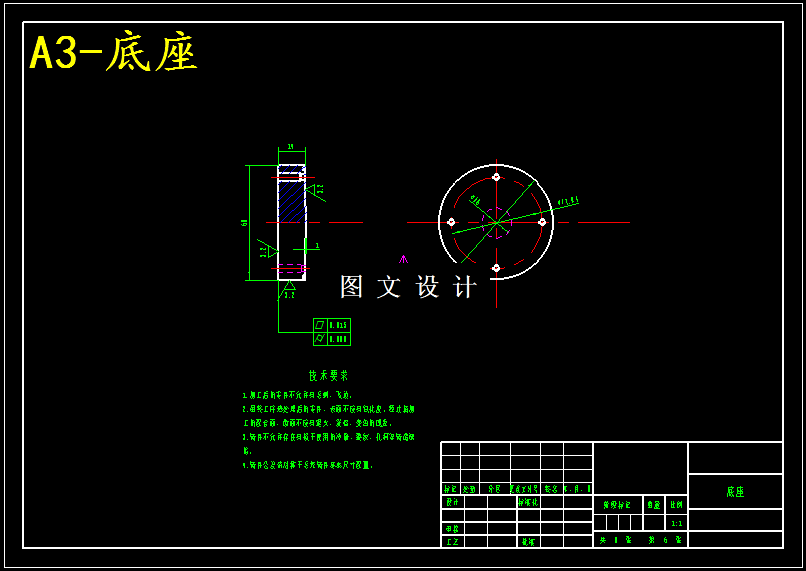

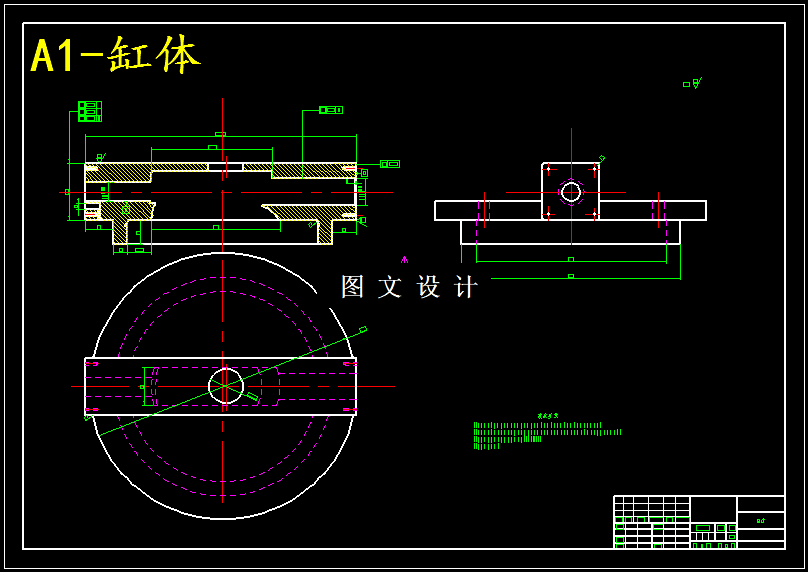

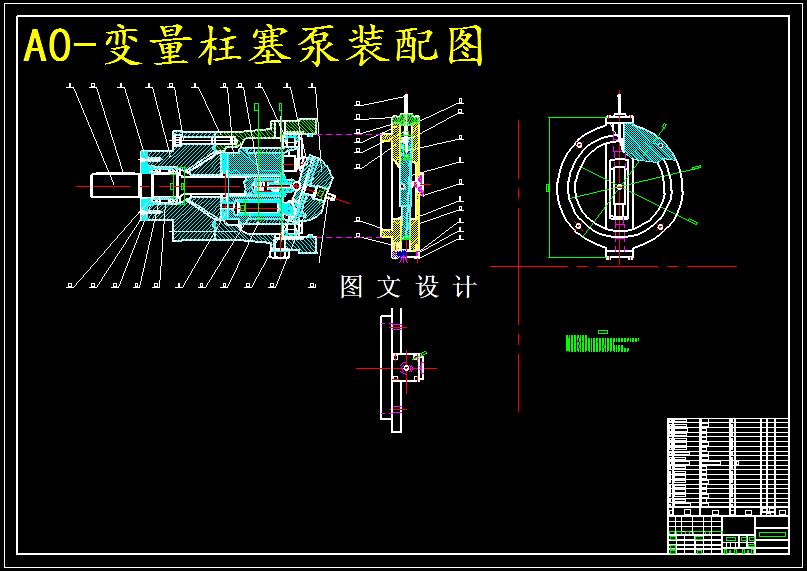

CAD版本图纸，共8张

摘要

本设计的研究目标是在CY14-1B轴向柱塞泵本体结构的基础上，进行手动伺服变量机构的设计，使之达到对轴向柱塞泵的位移控制，进而控制轴向柱塞泵的排量大小，最终使泵的输出压力与输出流量合理匹配。在设计过程中，根据轴向柱塞泵的实际接口尺寸，设计了变量机构主阀体的外部尺寸。在此基础上，通过对控制系统建立数学模型，推导出系统传递函数，并利用基于MATLAB的动态模型与系统仿真工具——Simulink对控制系统进行了动态特性分析和仿真实验。经仿真结构表明本系统完全达到了稳定性和速度响应的要求。从而对斜盘式轴向柱塞泵手动伺服变量机构的研制具有实际的指导意义。
