M5433-双联齿轮泵设计 下载积分：50　资料编号： M5433

作品包括:

Word版设计说明书1份

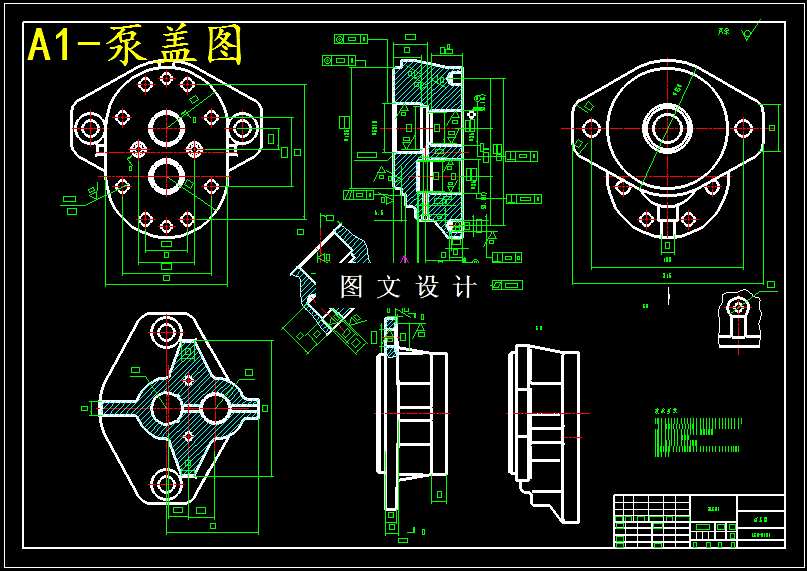

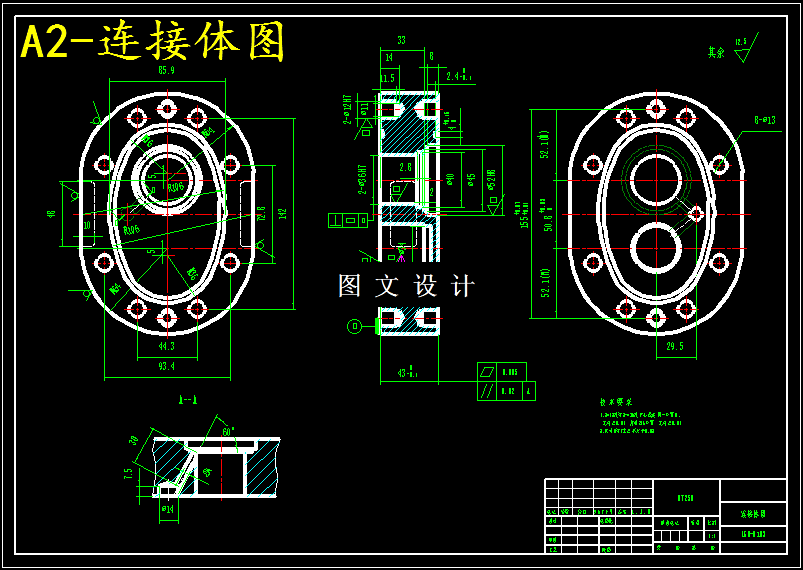

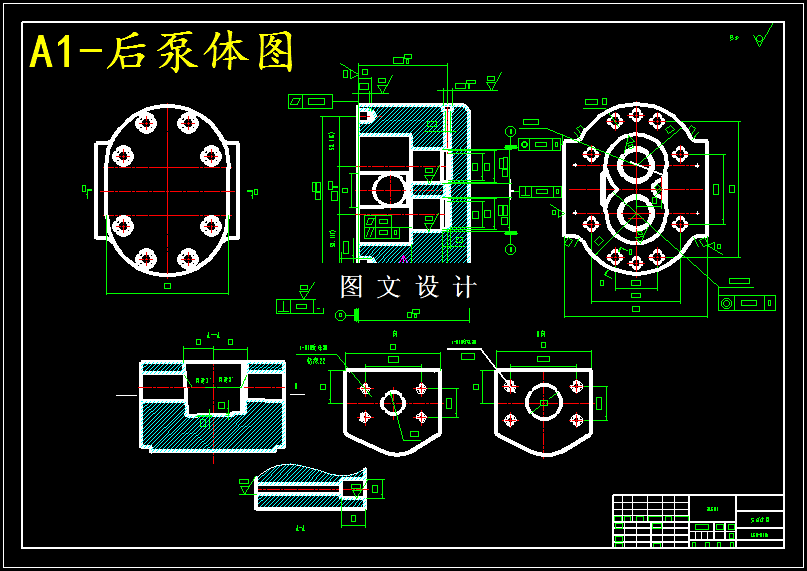

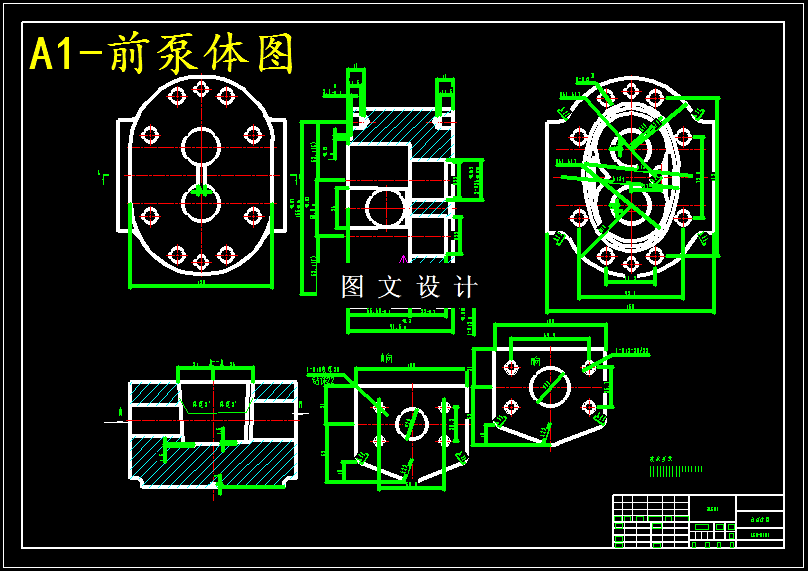

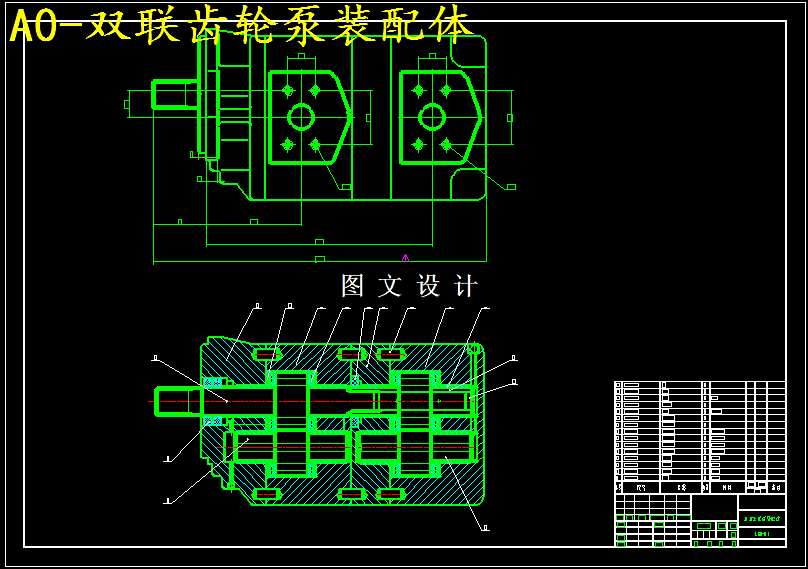

CAD版本图纸，共8张

摘要

双联齿轮泵是一种常用的液压泵，它靠两对齿轮的进入和脱离啮合完成吸油和压油，且均存在泄漏现象、困油现象以及噪声和振动。困油现象引起双联齿轮泵强烈的振动和噪声还大大所短双联齿轮泵的使用寿命，解决困油问题的方法是开卸荷槽。在设计双联泵时，首先掌握双联齿轮泵的工作原理和结构特点，然后规划双联齿轮泵的组成与结构，按照要求明确各个结构的具体数据。根据确定下的前后泵排量和压力前泵体排量、压力以及后泵体排量、压力，首先选择齿数Z，确定齿轮模数m，确定齿宽B，对各齿轮进行设计和校核。然后选定转速，确定齿轮压力角 ，确定变位系数及齿轮尺寸，对轴进行设计和校核。 再对卸荷槽尺寸设计。决定进、出口形状、尺寸。之后进行轴承的选择，键的选择与校核 ，连接螺栓的选择与校核 ，泵体壁厚的选择与校核。经过校核，设计结果可以达到预期设计目标。
