M5434-挖掘机动力先导控制齿轮泵设计 下载积分：50　资料编号： M5434

作品包括:

Word版设计说明书1份

开题报告一份

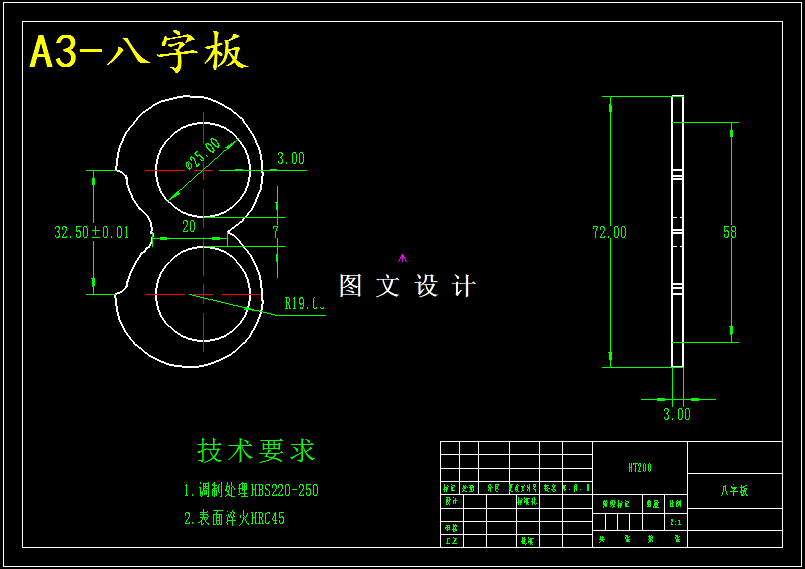

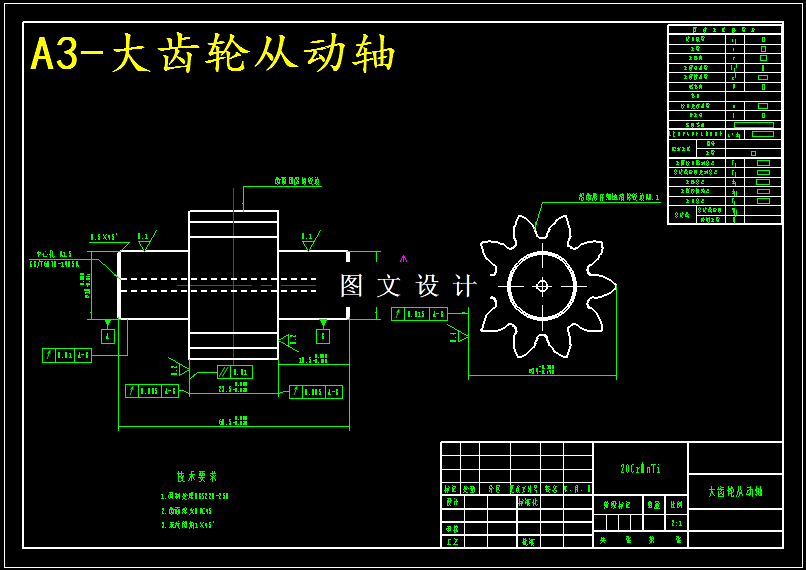

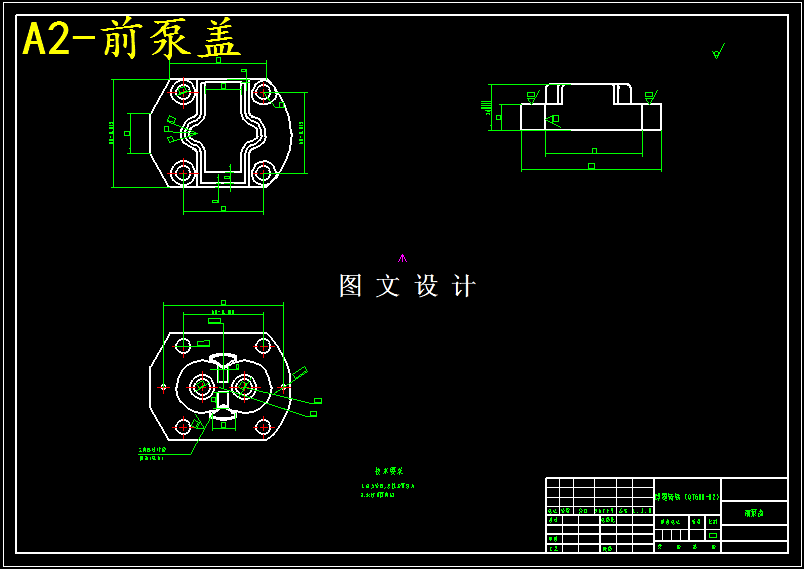

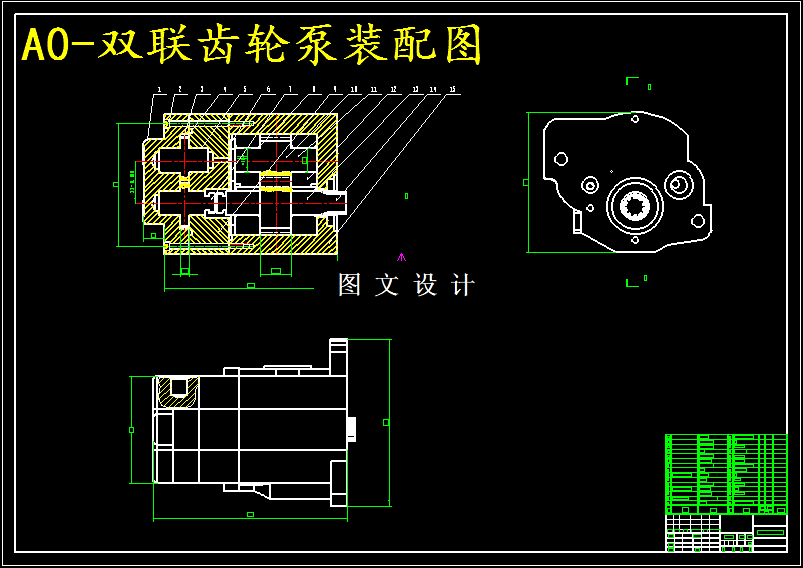

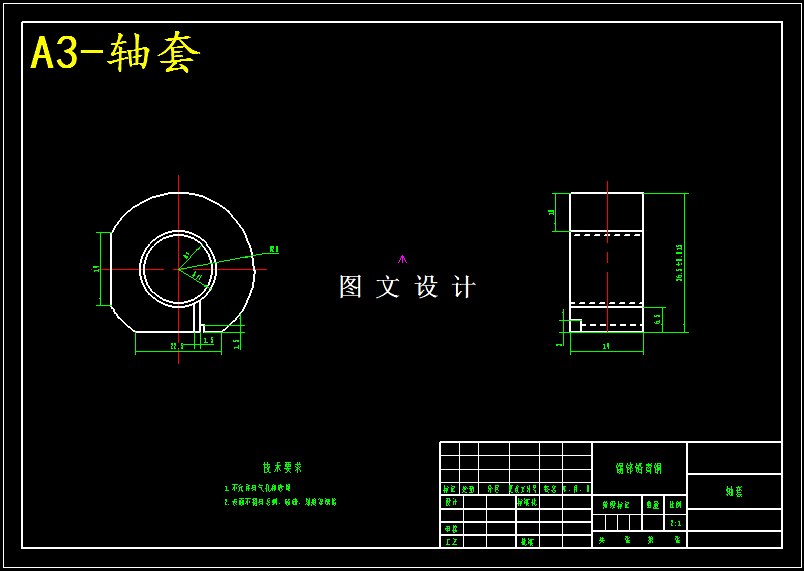

CAD版本图纸，共7张

摘要

齿轮泵是靠相互啮合旋转的一对齿轮输送液体，分为外啮合齿轮泵和内啮合齿轮泵。泵工作腔由泵体、泵盖及齿轮的各齿槽构成。由齿轮传动啮合线将泵吸入腔和排出腔分开。随着齿轮的转动，齿间的液体被带至排出腔，液体受压排出。本设计为挖掘机动力先导控制齿轮泵，其目的是调研了解齿轮泵的设备在生产中的实际运作和市场需求情况，同时也是为了开发自身的潜能。齿轮泵的设计主要是齿轮，设计过程中的问题包括强度计算和结构设计两方面。强度计算是使轴具有工作能力的根本保证，结构设计是合理确定轴的结构和尺寸，它除应考虑强度和刚度因素外，还要考虑使用、加工和装配等方面的许多因素。通过参考资料确定其主要技术参数，从而进一步设计其各部件参数。此种齿轮泵为外啮合直齿轮泵，围绕其工作原理以及齿轮泵所存在的问题，来合理的选定齿轮参数，以及轴的数据。
