M5444-数控仪表车床滚珠丝杠副的设计 下载积分：50　资料编号： M5444

作品包括:

Word版设计说明书1份

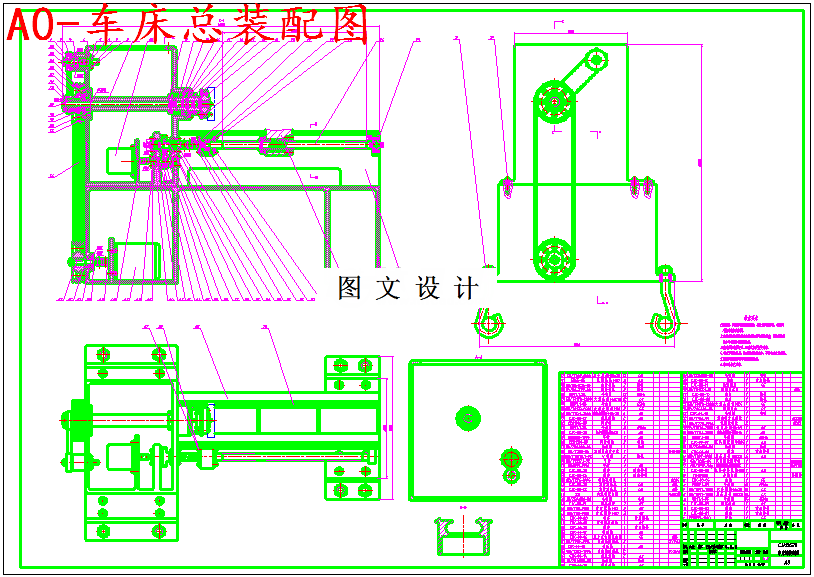

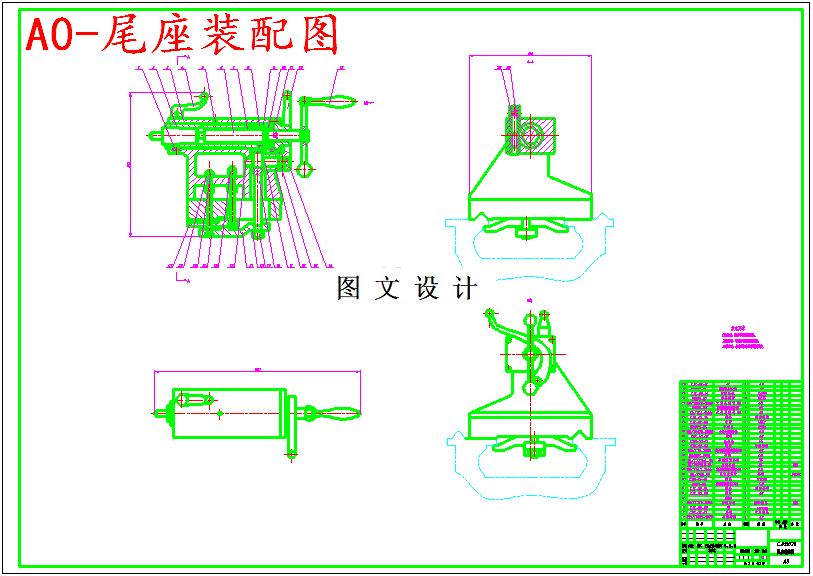

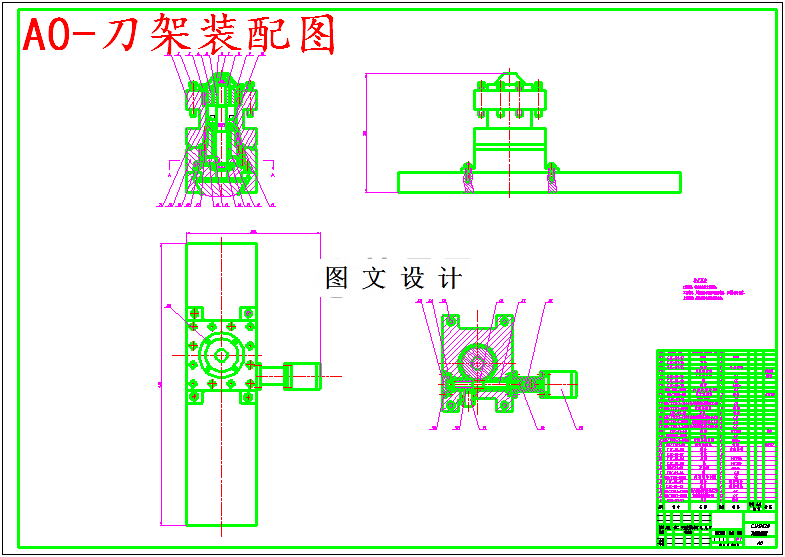

CAD版本图纸，共3张

摘要

本次设计主要设计主传动系统、进给系统、尾座、刀架、机床本体、硬件电路。其中主传动采用了无级调速，利用交流伺服电机经V带直接带动主轴转动，采用脉冲编码器来进行信号的反馈，这样提高了主传动系统的性能。进给系统采用步进电机经一级减速机构带动丝杠运动，简化了传动链和传动机构，这样就提高了机床的加工精度和自动化程度。刀架采用电动刀架，电动刀架由控制系统直接控制，刀架能自动完成抬起、回转、选位、下降、定位和压紧这样一系列的动作。尾座设计采用手动尾座，操作方便。硬件电路主要设计数控装置对纵向、横向、刀架的运动。这样的结构设计充分体现了数控仪表车床的经济性、自动化程度。
