M5445-微型汽车发动机汽缸体铣削加工设备结构设计 下载积分：50　资料编号： M5445

作品包括:

Word版设计说明书1份

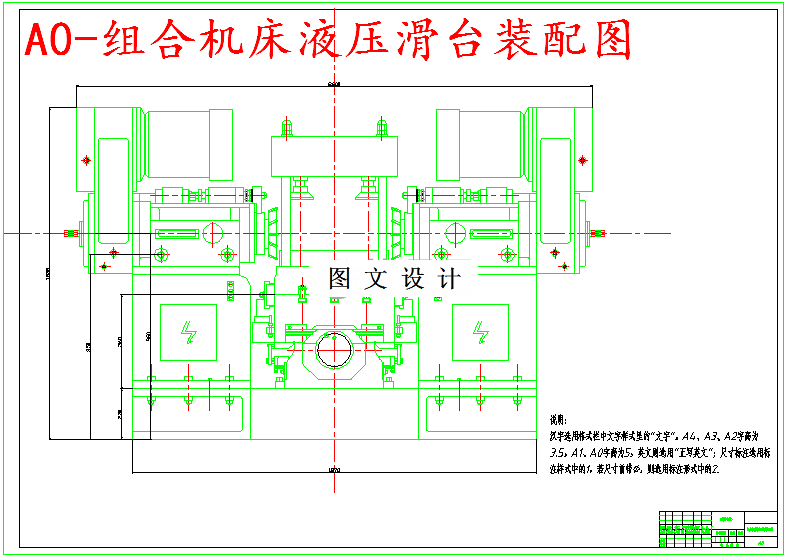

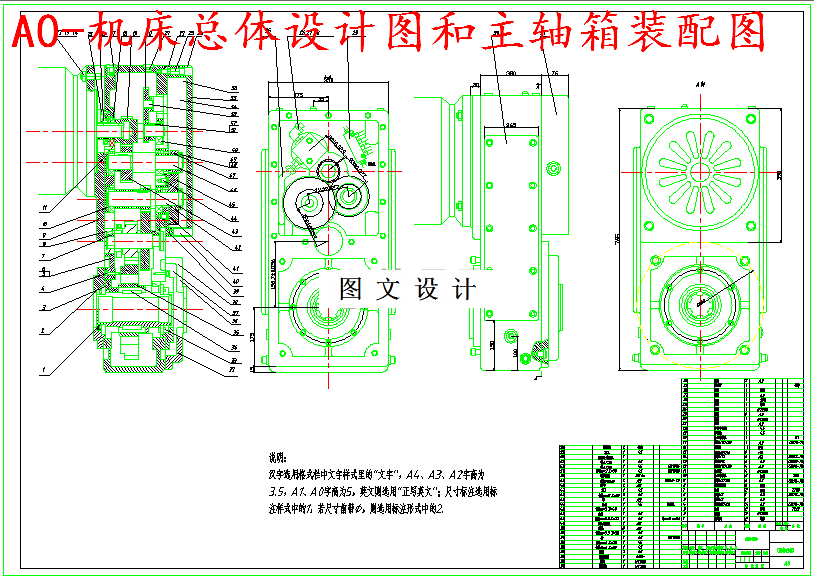

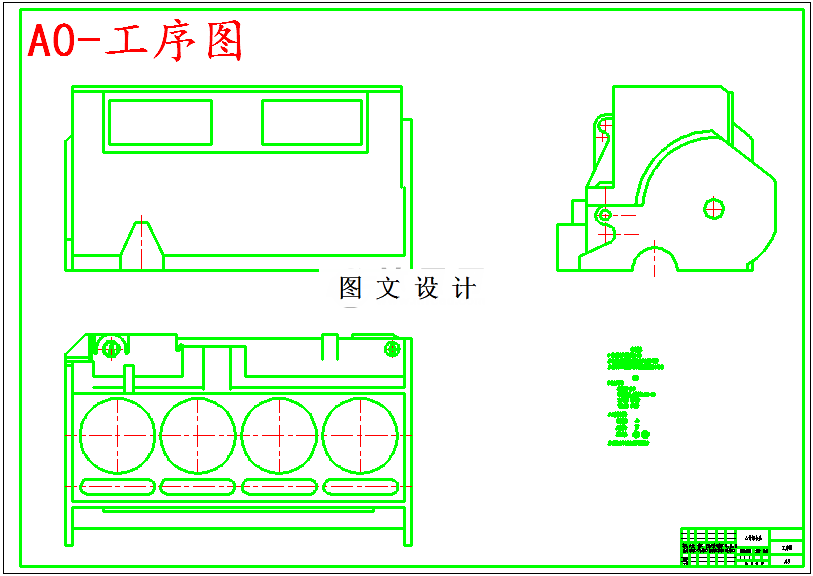

CAD版本图纸，共3张

摘要

本次设计都是微型汽车发动机汽缸体铣削加工设备结构设计，主要是完成机床夹具设计、组合机床整体设计、组合机床主轴箱设计。根据汽车发动机汽缸体的结构特点、加工部位、尺寸精度、表面粗糙度及生产率等要求，确定该机床为卧式组合机床；考虑工件尺寸精度、表面粗糙度、切削的排除生产率等因素，选用硬质合金不重磨式面铣刀；根据工件的尺寸、特点及其材料选取切削用量；然后再经过切削用量来确定机床的通用部件；最后进行组合机床的总体设计。由于是铣削发动机汽缸体的两端面，则夹具设计可以采用“一面两销”定位，手动夹紧，一次装夹加工汽缸体两端面。保证加工精度，提高生产效率。根据工件将收到的切削力来确定夹紧力；再根据夹紧力来确定夹紧装置的专用部件。
