M5446-平头打孔机液压及PLC系统设计 下载积分：50　资料编号： M5446

作品包括:

Word版设计说明书1份

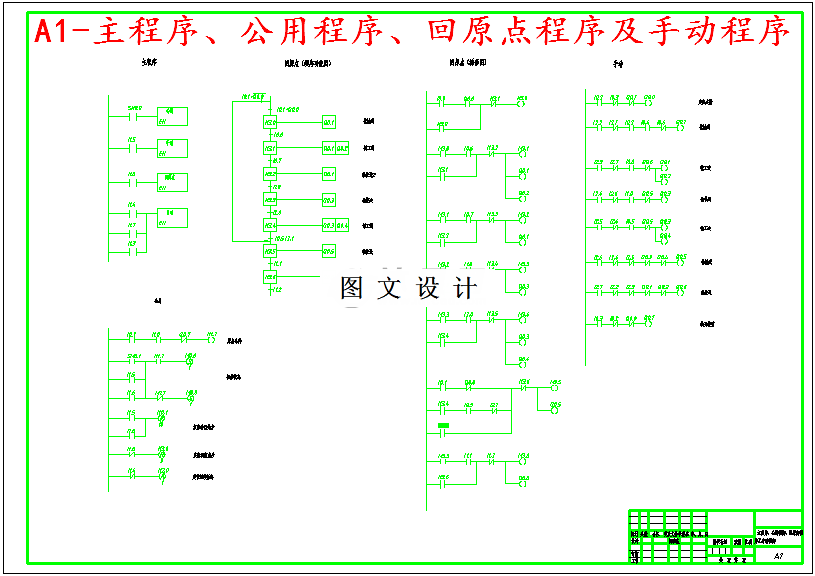

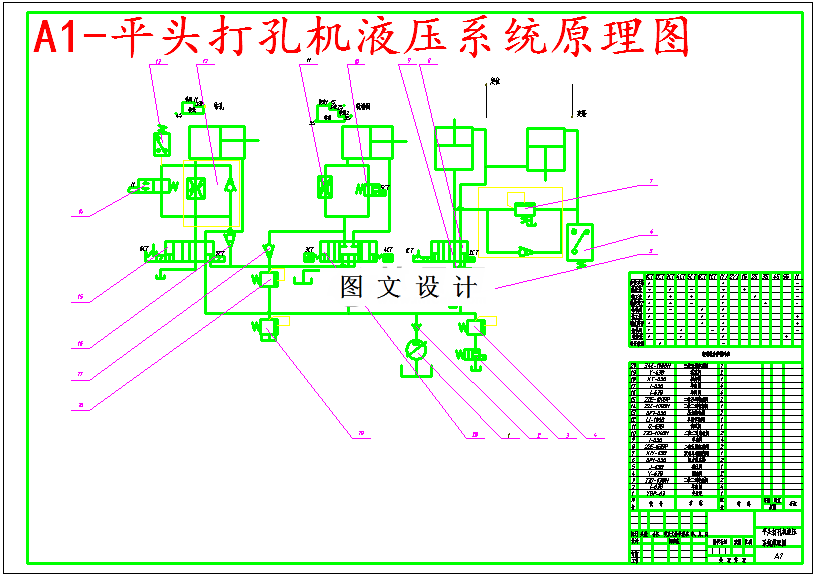

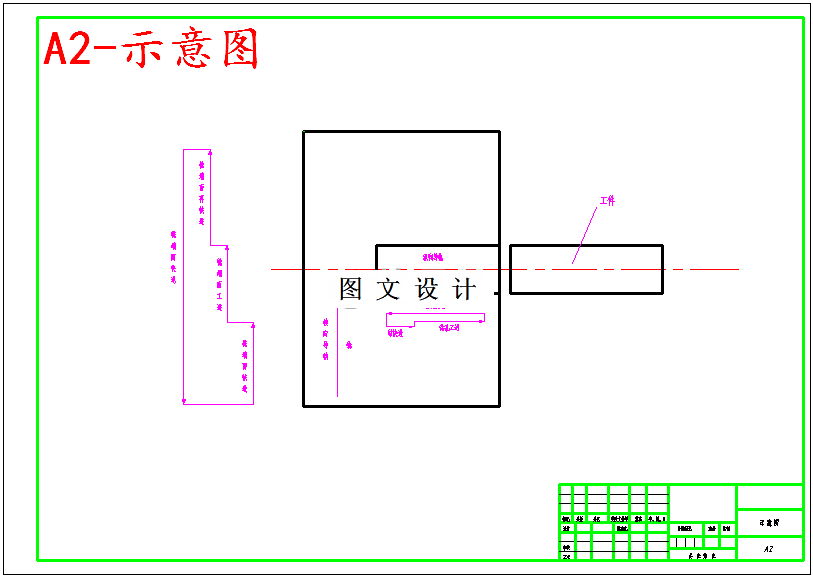

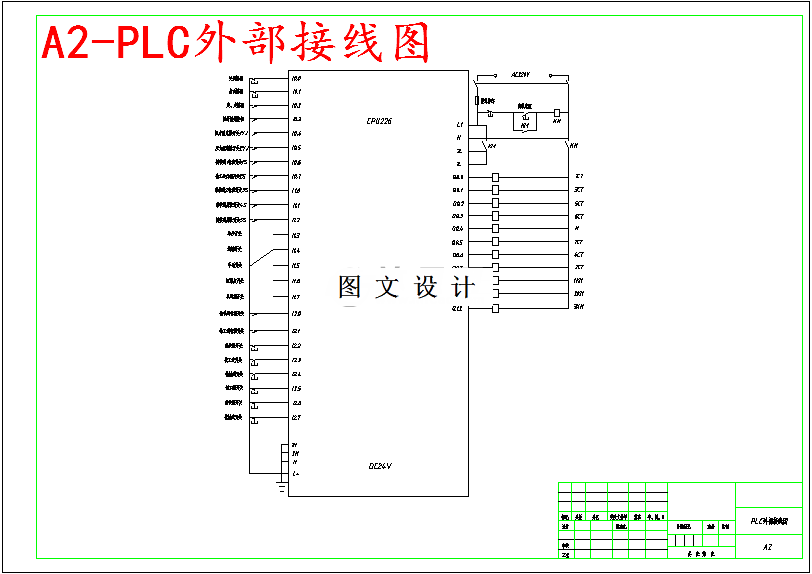

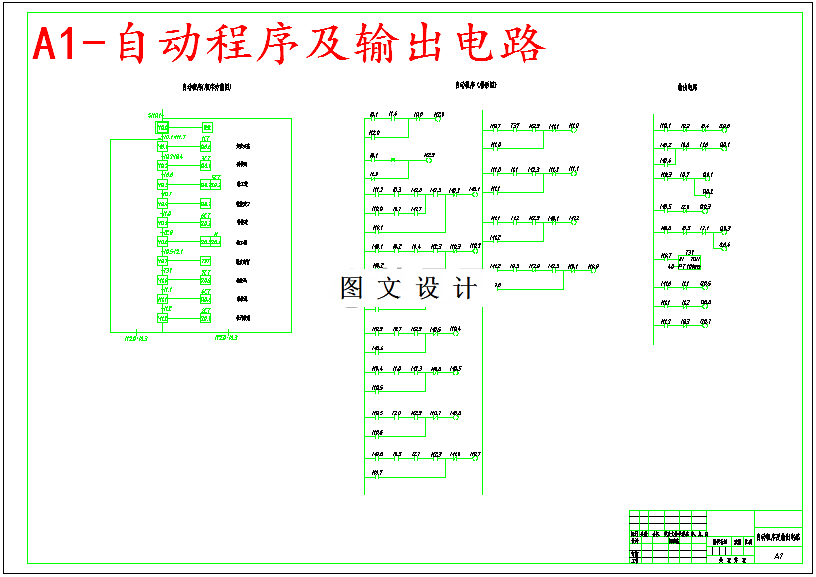

CAD版本图纸，共6张

摘要

在整个液压传动机构中，泵源选用了变量泵供油。由于不是几把刀同时工作，而是顺序动作过程，采用变量泵完全满足要求，而且使系统结构简单。变量泵能根据不同的工序自行调整供油量。由于本液压系统属于小功率调速系统，所以调速方式采用了调速阀式进口节流调速回路，其速度换接方式为电磁阀的快慢速换接回路。定位夹紧系统采用了二位五通电磁阀的夹紧方式，可以保证系统工作的可靠性。设计的第二部分是液压系统的电气控制部分，是应用PLC实现的。PLC和传统的继电器-接触器控制系统比较，具有可靠性高，逻辑功能强，体积小，可在线修改控制程序，具有远程通信联网功能，易于与计算机接口，能对模拟量进行控制，具备高速计数与位控等高性能模块等优点。
