M5451-蜡膜密封机组自动上料部件的结构设计 下载积分：50　资料编号： M5451

作品包括:

Word版设计说明书1份

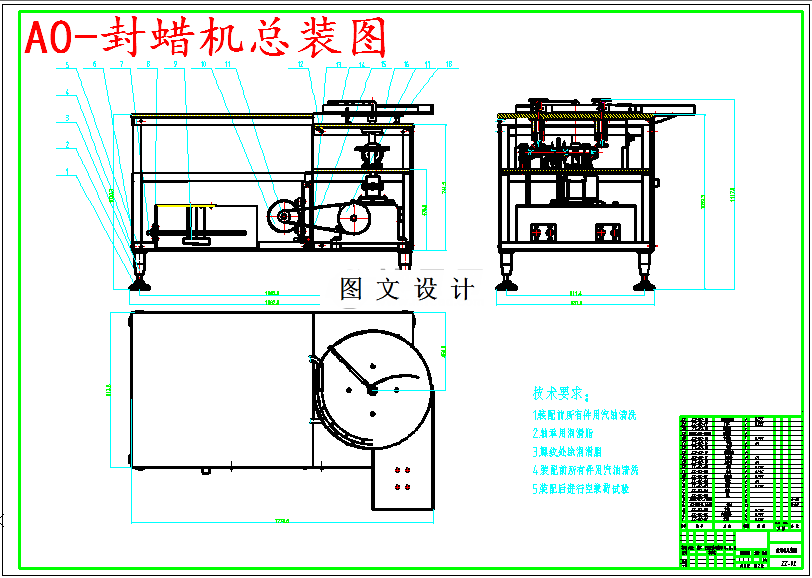

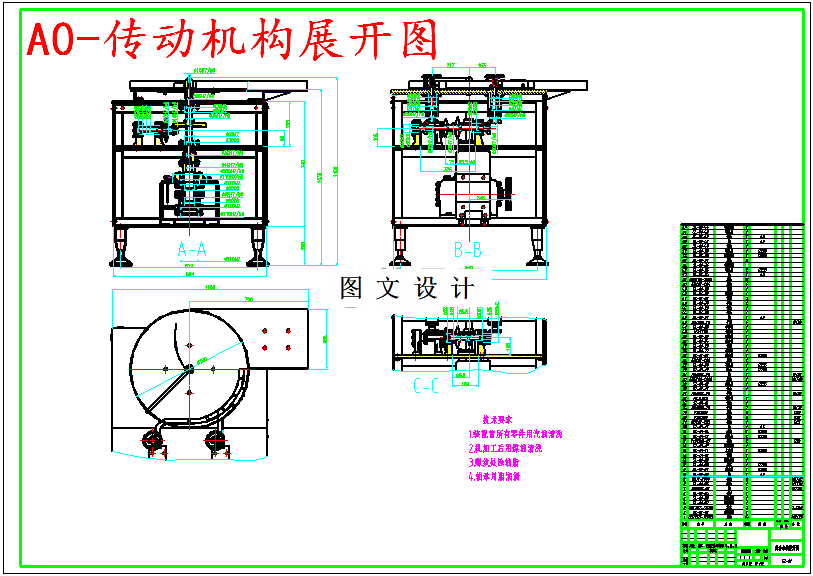

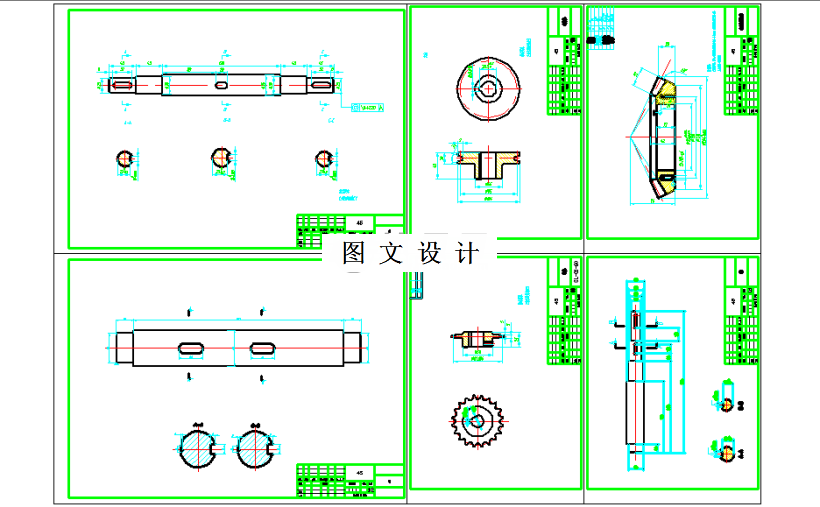

CAD版本图纸，共8张

摘要

本次设计了一种蜡膜密封机自动上料部件，采用的是圆盘式输送原理进行输送，输送过程依靠离心力和曲面拨指进行分瓶操作。圆盘输送器末端采用卡盘式送瓶器进行送瓶操作，送瓶器出口连接旋转钢丝放倒装置对瓶体进行放倒入轨，能够保证蜡膜密封流程瓶体的连续有效供应，为整个工序的有效有序生产提供了技术保证。首先对蜡膜密封机进行流程性功能设计，并整体分析了各部件的原理以及互相之间的运动关系，绘制了系统的传动链示意图，对一些关键零件进行受力分析及强度校核。
