M5486-汽车座椅螺栓孔专用钻孔多轴钻床设计 下载积分：50　资料编号： M5486

作品包括:

Word版设计说明书1份

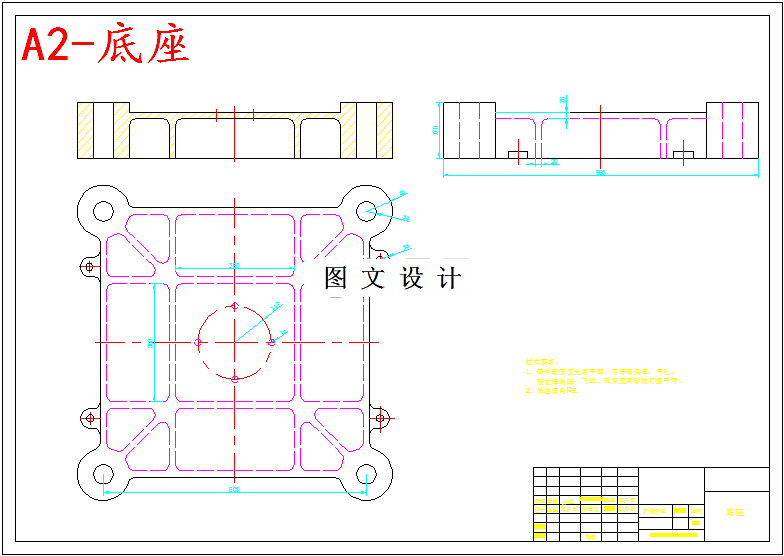

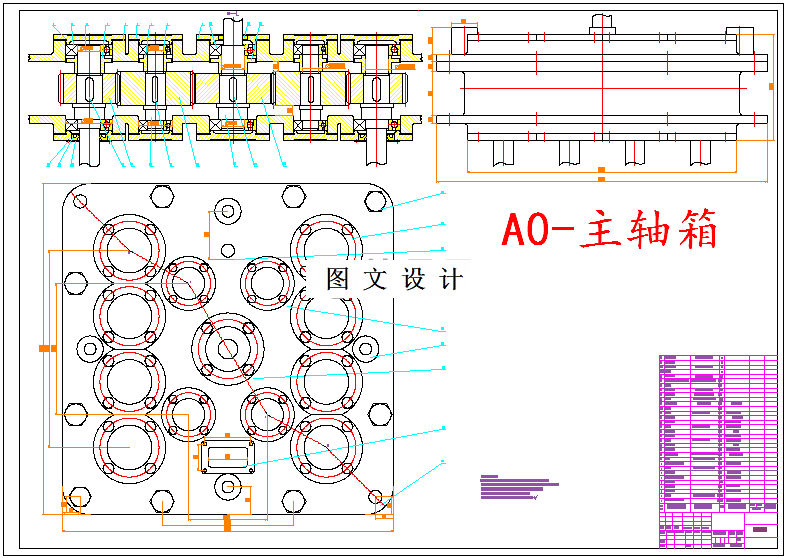

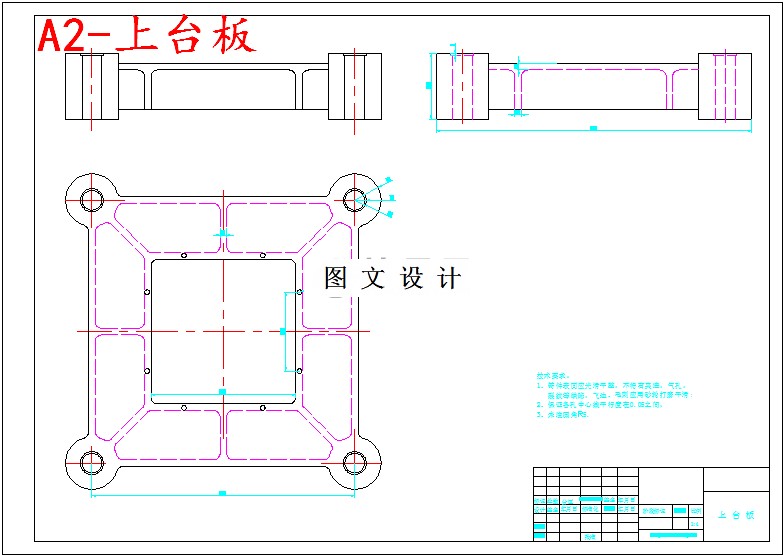

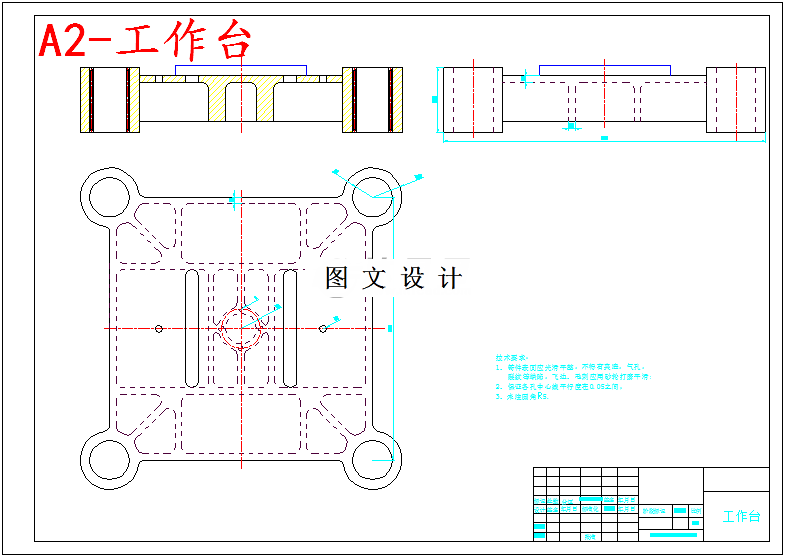

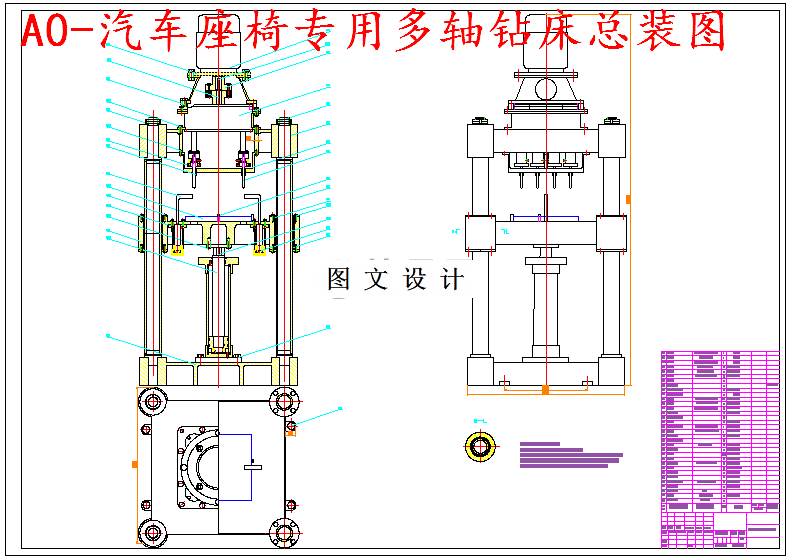

CAD版本图纸，共7张

摘要

本设计主要解决了多轴钻床加工过程中的两大主要问题：工件和刀具之间的定位问题和刀具导向问题。为了解决上述两大难题，我们在设计中采用合理的钻模板和定位装置对工件合理定位，从而完成孔的扩铰工序，解决了多轴钻床加工中的两大难题。同时也讨论了多轴钻床的总体设计问题，给出了总体设计方案，其中包括刀具与工件的与运动方式设计，对机床各个部件的功能和作用进行具体的阐述并体持技术要求，从而使工件被加工后达到设计要求。本设计中我们还确定了机床的主要参数，如主运动参数和进给运动参数。在重点章节中我们对机床的传动部件进行了详细的参数和结构设计，并且对传动件进行了强度和刚度验算，使其达到设计技术精度。其中特别对齿轮、轴、滚动轴承、键进行了具体的计算和验证。另外在最后一章对多轴钻床的定位和加紧机构进行了简单的原理设计。
