M5578-凸轮轴法兰盘卧式双面组合钻液压及夹具设计 下载积分：50　资料编号： M5578

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

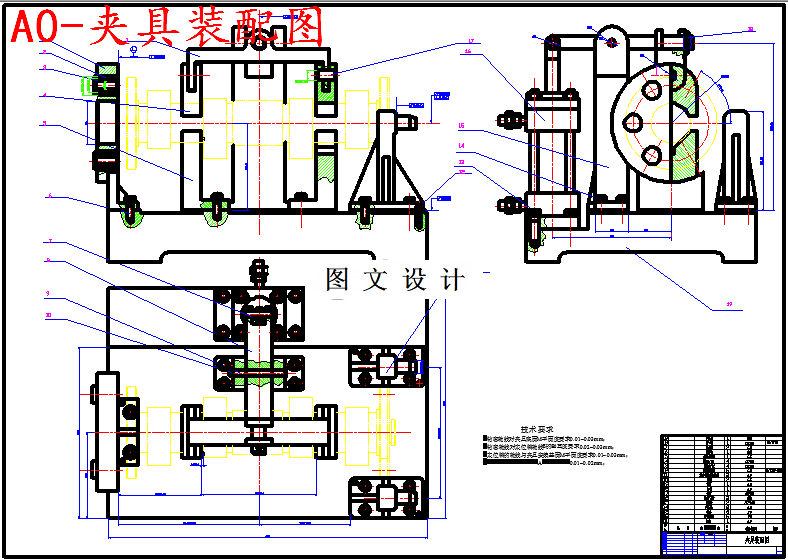

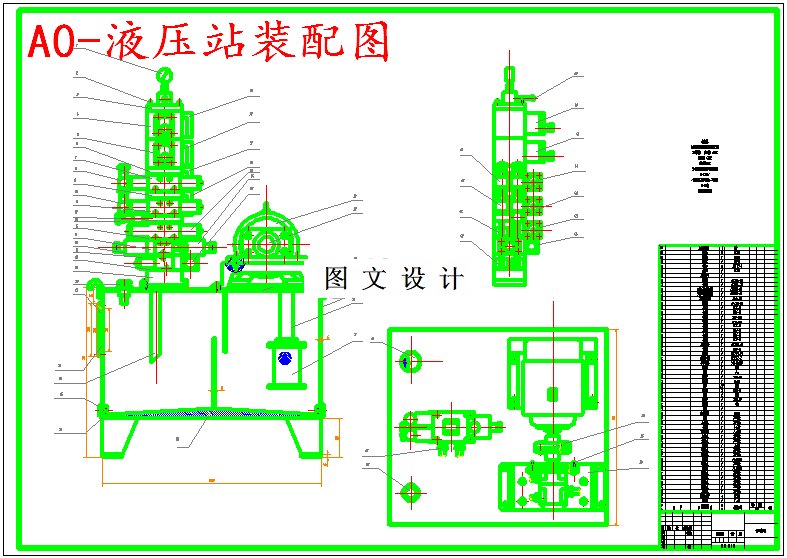

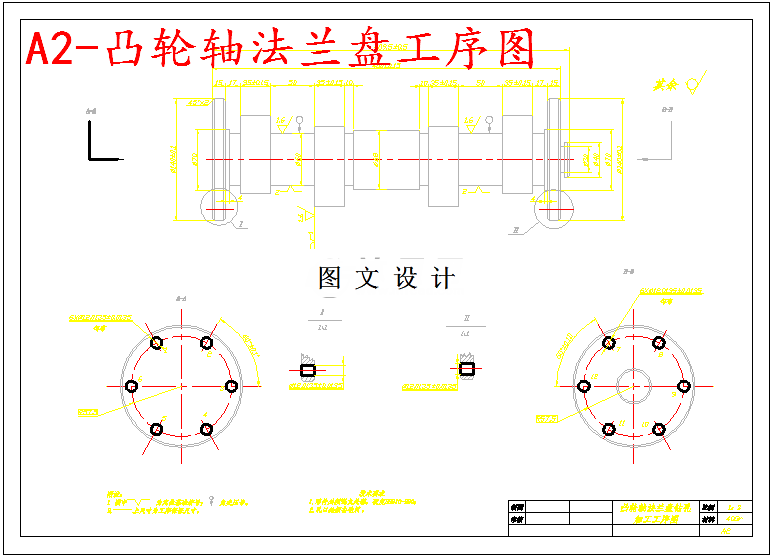

CAD版本图纸，共3张

摘要

这次设计一台加工凸轮轴法兰盘零件的两侧孔的卧式组合钻床，主要设计内容是完成液压系统的设计及夹具的设计。本设计先拟定一个两侧需要钻孔的凸轮轴法兰盘零件，根据加工工件的结构特点、加工部位、尺寸精度、表面粗糙度及生产率等要求，确定该机床为双面卧式组合多轴机床；根据零件大小和被加工孔的位置设计夹具，并且满足加紧进给设计一套液压系统。设计过程中，在满足设计要求的同时，应该注意相互间的合理配合，这样才能从整体上把握组合机床的性能和结构。同时还要考虑加工的成本，本着够用为度的原则设计，首先对机床的整体有一个初步的设计，然后按照课题任务自己的夹具和液压。
