M5580-变速箱箱体卧式两面组合钻电控及主轴箱设计 下载积分：50　资料编号： M5580

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

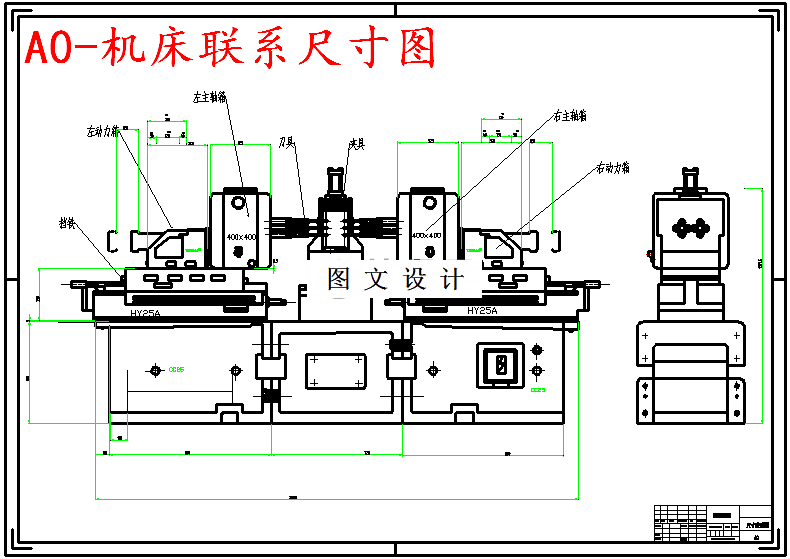

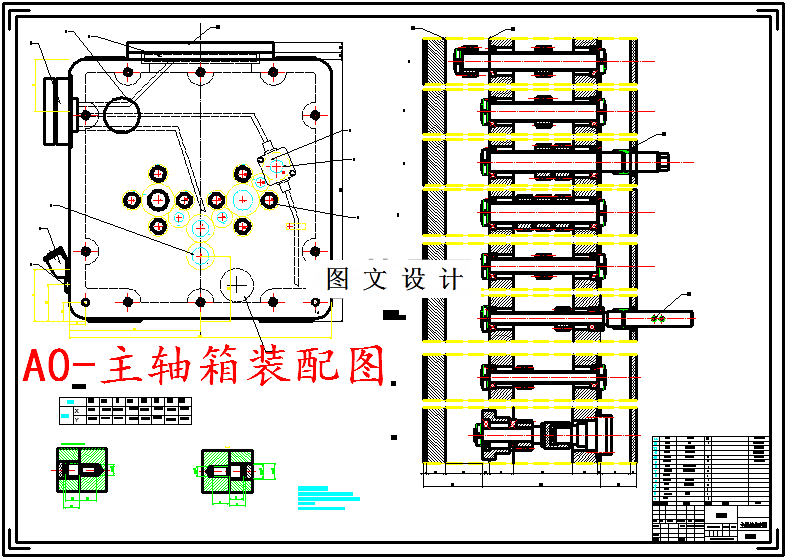

CAD版本图纸，共2张

摘要

变速箱在生活中许多的地方都有变速箱的存在。为了提高生产效率生产更多的工件满足许多不同区域的用途，需要设计一种能够进行快速生产的机床来进行大批量生产。本次设计需要对变速箱箱体左、右两个面上同时加工，每个面上各有8个孔，通过设计组合机床来对变速箱箱体的两个侧面同时进行加工。通过设计卧式组合机床的主轴箱和PLC控制程序，能够对工件自动加工，节省人力物力。在设计的时候，根据工序图上孔的位置和大小，通过对钻孔切削用量数据的初步计算，计算出钻孔工序的切削用量，通过动力的计算选择合适的动力箱。然后制定能完成要求的传动方案，根据传动方案及数值计算选取合适的轴、轴承、齿轮、油泵和其它与之配套的零件，在制定完传动路线后计算出每个主轴和每个传动轴的坐标值。多轴箱是组合机床的核心部件，它由通用零部件和专门配置的零部件组成。多轴箱与动力箱一起安装于进给滑台之上，可完成多种加工工序。最后进行设计PLC控制系统，可以通过PLC控制系统控制多轴箱进行自动加工或是通过PLC开关手动控制进行加工。
