M5581-齿轮泵泵体卧式两面组合钻电控及主轴箱设计 下载积分：50　资料编号： M5581

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

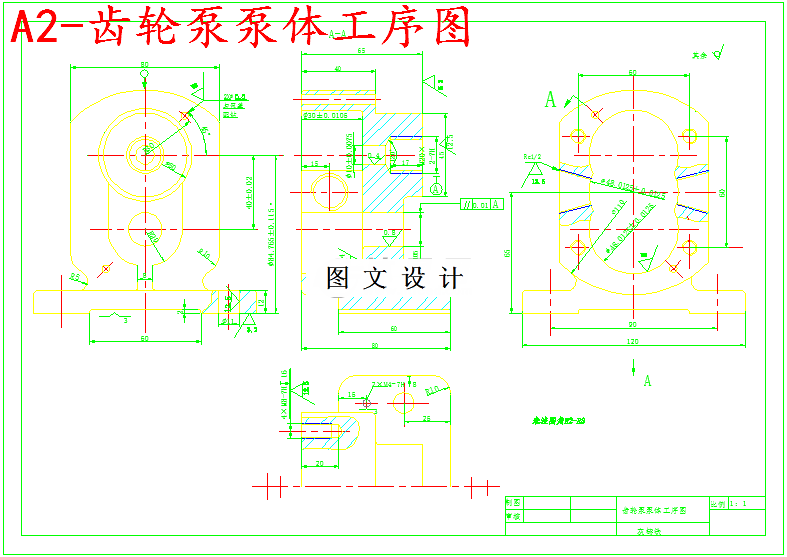

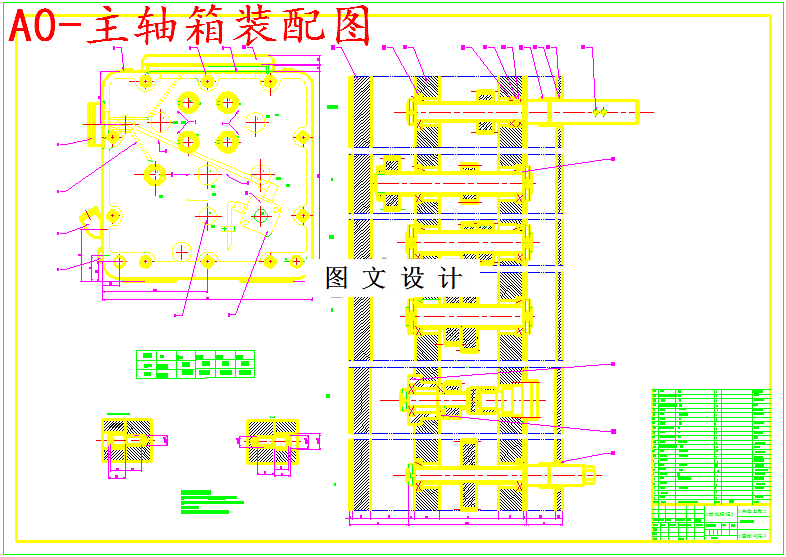

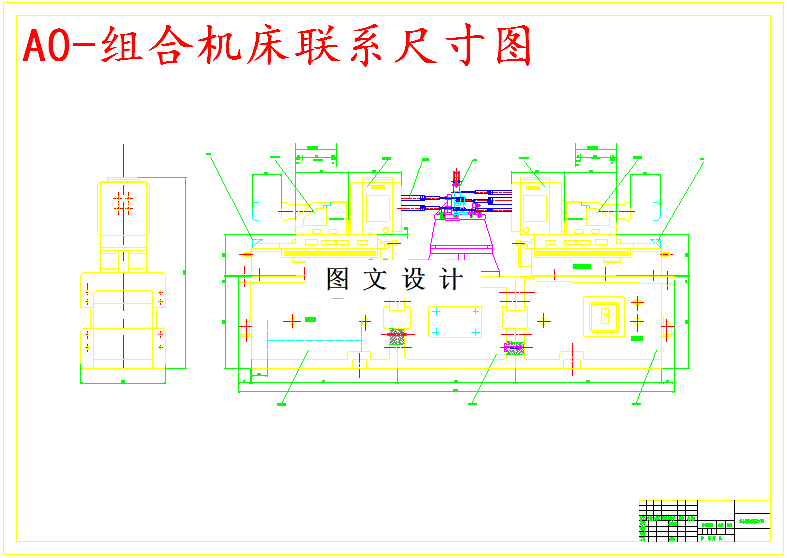

CAD版本图纸，共3张

摘要

设计一台组合机床的主轴箱部分及组合机床的PLC电路控制部分，而此组合机床是为了针对加工齿轮泵泵体两面上的七个钻孔，而此齿轮泵泵体是要大量生产的工件，目前有于普通机床加工效率低下的原因而不能满足企业生产的要求，因此需要设计一种组合机床来解决这一问题。本组合机床的设计是针对齿轮泵泵体上左、右两面七个孔同时加工而设计的，同时也解决了生产率低、位置精度误差大的问题。在设计计算中，根据齿轮泵泵体工件的加工要求来确定主轴箱箱体的尺寸大小，在通过本道钻孔工序的加工精，还要通过齿轮泵泵体所要加工孔的数量，孔的直径及孔的深度进行有关轴向切削力的计算，在通过总轴向切削力选定电机型号及主轴轴经和长度，动力型号及主轴选定后，进行传动路线的设计。
