M5584-齿轮泵泵体卧式两面组合钻液压及夹具设计 下载积分：50　资料编号： M5584

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

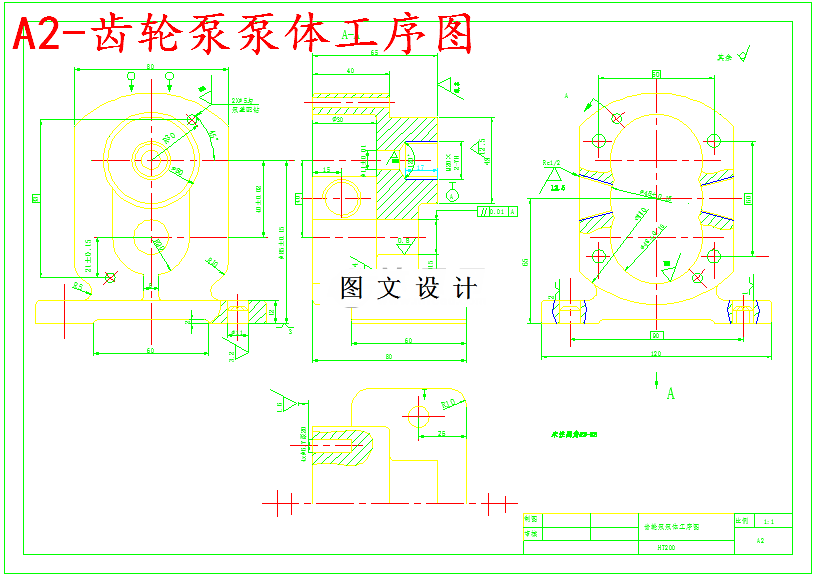

CAD版本图纸，共3张

摘要

本次设计的内容是齿轮泵泵体卧式两面组合钻液压及其夹具设计，其机床为卧式双面钻组合钻床，主要用来一次性加工完成齿轮泵泵体左右二个面上的共计7个孔。我的具体任务是设计该机床的夹具及液压系统设计。组合钻床是实现多工序加工的最常用的方法方法，因为双面组合钻机床是采用一次装夹的形式，能够充分发挥它的多功率的特点。所以我选择用这样的机床同时对齿轮泵泵体两边的7个孔进行钻加工。在工件的上方则采用V型块与液压缸相结合的形式组成夹紧机构对工件进行夹紧，这样可以使工件快捷地进行安装与拆卸。对于夹具的导向装置则是采用固定钻套的形式，引导钻头进入到钻模板度工件进行钻孔。
