M5937-缸体精铣两侧面机床总体设计及夹具设计 下载积分：50　资料编号： M5937

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

文献综述一份

CAD版本图纸，共12张

摘要

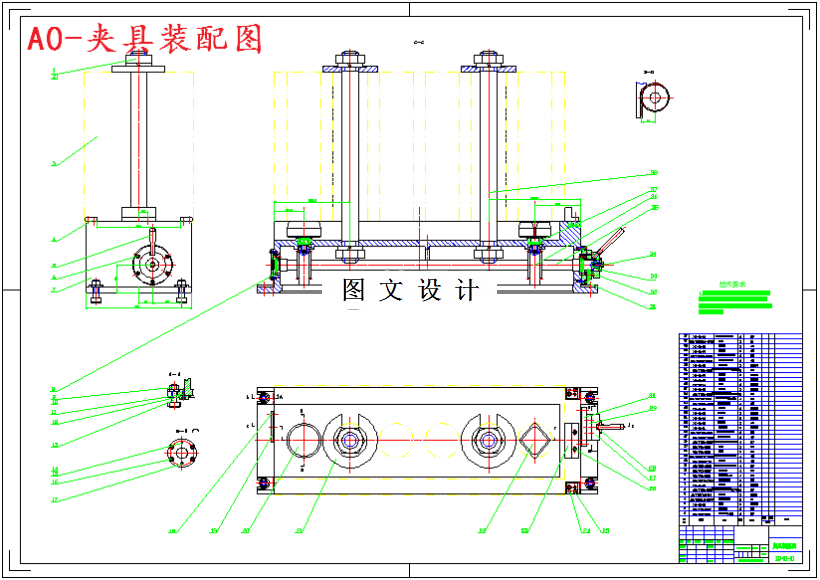

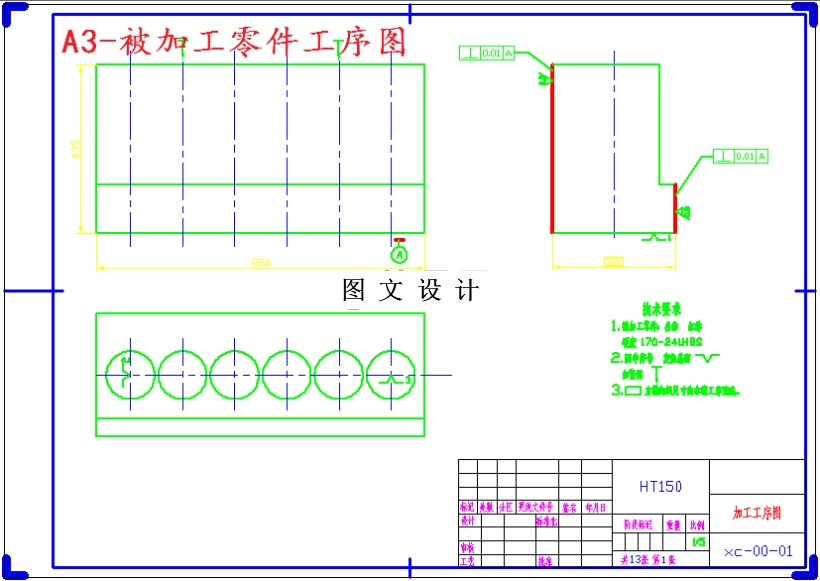

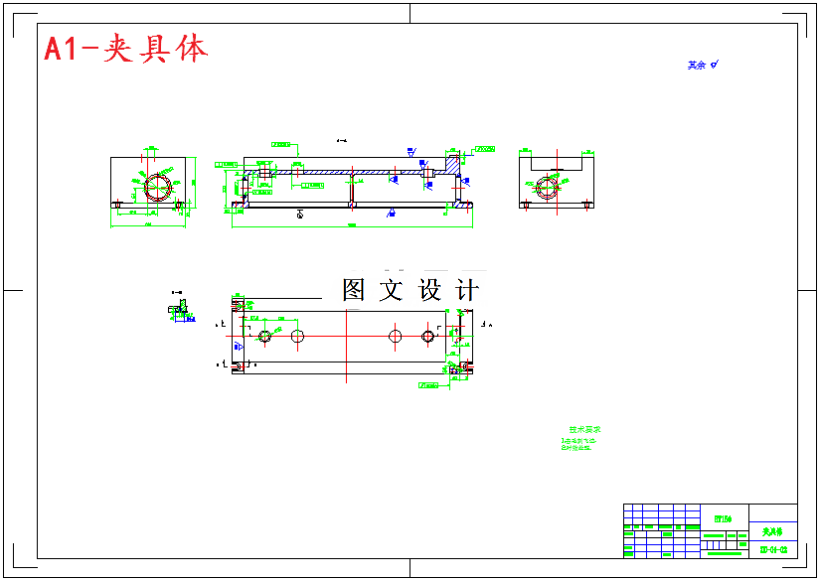

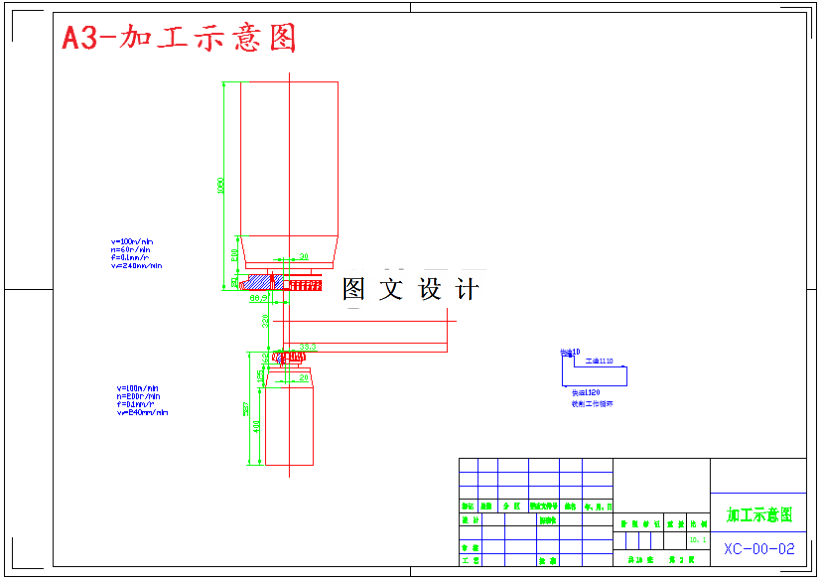

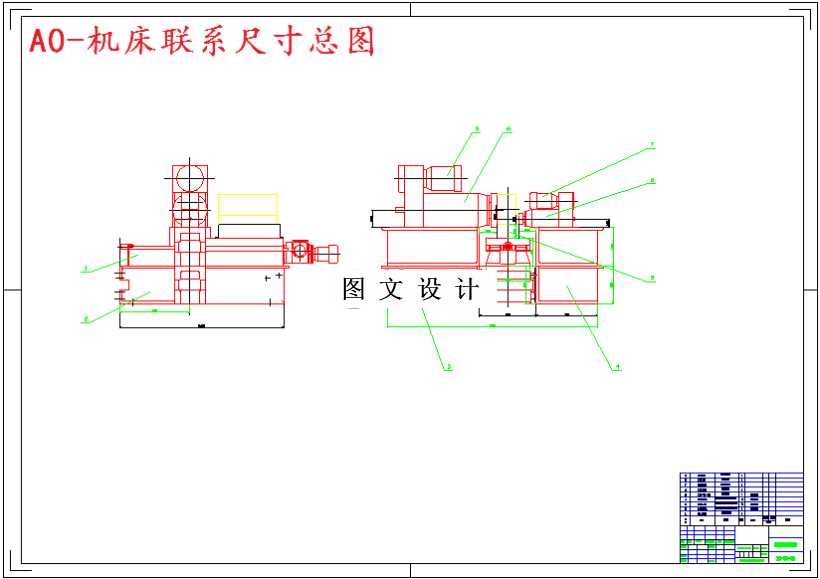

本设计所加工的缸体为大批大量生产，为了提高加工精度和生产效率，需要设计一台组合机床来改善缸体的加工情况。本课题设计的是精铣缸体两侧面组合机床。主要完成对缸体前后两个面的铣削加工及其专用夹具的设计。本设计的组合机床为卧式铣床，先对被加工零件特点进行分析，选择采用刀具固定工件安装在滑台上的方法，一次走刀加工两个平面。在确定了机床配置型式的基础上，根据本道工序需要加工的内容，完成三图一卡的设计。夹具部分的设计主要是定位和夹紧方式的选择，以零件加工工序图为基础，该组合机床以“一面两孔”的方式定位，由于工件体积质量都较大，所以使用伸缩式定位销的结构。夹紧方式是用单螺栓夹紧方式由上平面相对于定位基面夹紧。按高度集中工序原则，以大量通用部件为基础,配以少量专用部件设计的组合机床，有利于提高生产效率，降低生产成本。
