M6020-数控加工中心主轴变速系统的设计 下载积分：50　资料编号： M6020

作品包括:

Word版设计说明书1份

PPT答辩一份

CAD版本图纸，共4张

摘要

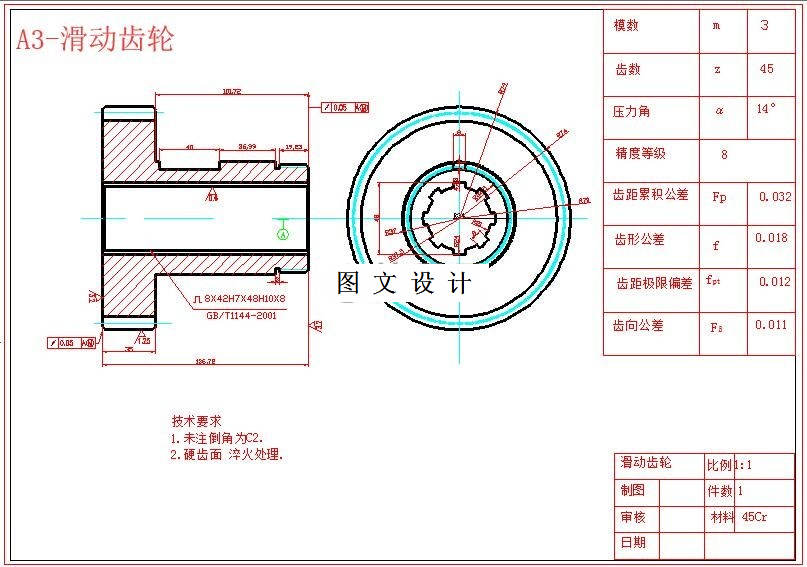

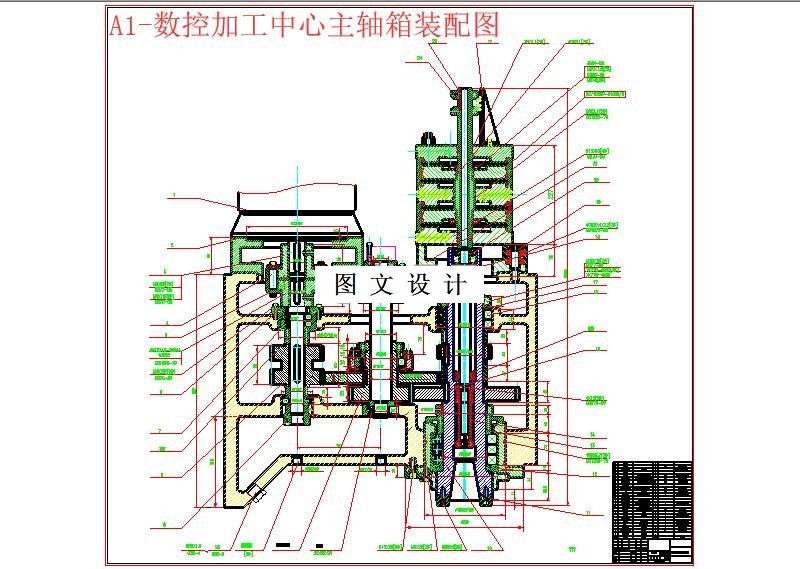

近些年来经济和科技得到了快速的发展,数控机床在世界的使用领域越来越广，数控机床作为高度自动化高效益的高科技化设备越来越受各大企业的欢迎，数控技术是综合了计算机技术、自动控制技术、现代测试控制技术、先进机械技术的高新产品，它将机械设备的性能,稳定性，工作效率，加工质量及自动化程度等提高到一个新的水平，对机械加工行业产生深远的影响。市面上很多数控机床都使用了调频电动机实现了无级调速，从而省去了结构复杂的主轴齿轮箱，减少了机床的空间体积，但电机无极变速结构无法满足数控机床低速切削所需要的力矩。如果单纯考虑节约机床的空间，不断使用高科技电机追求无级调速，主轴电动机的研发投入不断增加，功率消耗越来越大，设备资源浪费的同时因电动机带了的问题也会不断升级成本不断增加。于是现在采用1~4挡齿轮变速连接在伺服电机下面，这样数控机床主轴就可以到达需要力矩的同时实现了分段无级变速。采用机械同步轮传送和机械齿轮减速，减少了噪音，增大了输出扭矩，并利用齿轮换挡扩大了调速范围。本设计简单说明了数控加工中心主轴变速系统设计过程，该主轴变速箱是靠圆柱直齿轮进行传动，主轴变速系统采用滑动齿轮实现变速。齿轮传动具有传动比准确，传动效率高，占用空间小，使用可靠，寿命保障等优点。
