M6093-变速箱前盖攻丝组合机床设计 下载积分：50　资料编号： M6093

作品包括:

Word版设计说明书1份

CAD版本图纸，共6张

摘要

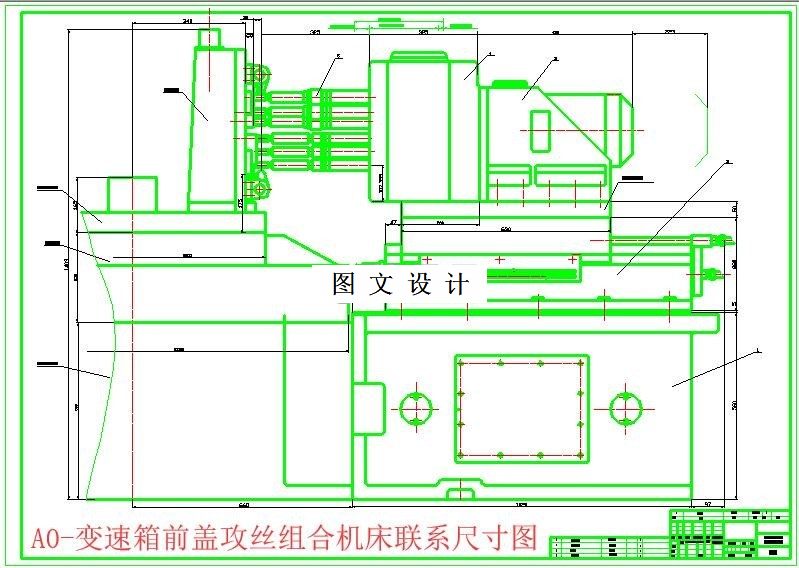

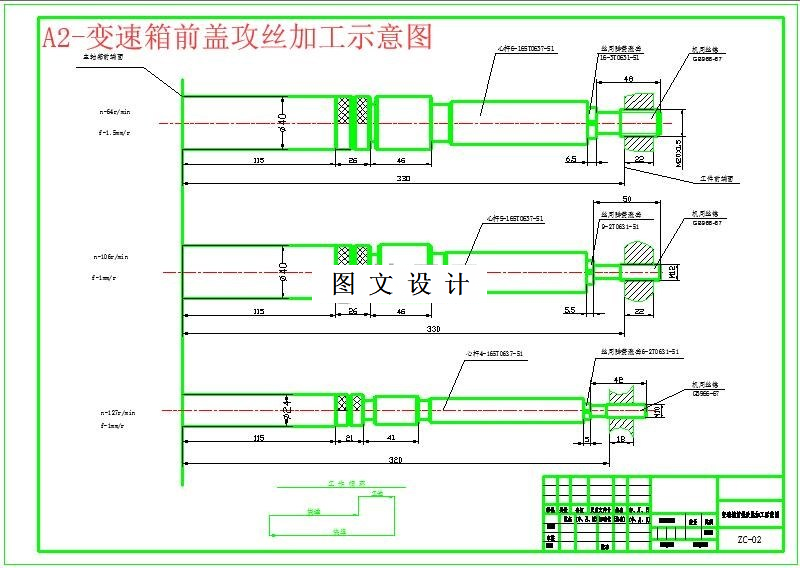

本文对变速箱前盖螺纹孔的加工工艺进行了详细的分析，就其孔的加工提出了“一次装夹，单工位加工，达到产品图样的精度要求”的思路。根据这一思路设计了单工位攻丝组合机床。该组合机床由立柱、立柱底座、中间底座、液压滑台、动力箱、多轴箱等组成。本文对各部分的设计进行了详细的计算和论证。 在了解组合机床的、基本配置方式、工艺范围、加工精度、经济分析及发展趋势的基础上,在了解组合机床的各通用部件的功能及特点的基础上,进行组合机床的总体设计。所设计的机床用来进行变速箱前盖攻丝，年产量为六万台。要做的具体工作是分析影响组合机床方案制定的主要因素，制定工艺，确定机床配置型式及结构方案，选择切削用量三要素，选择刀具，确定切削力、切削扭矩、切削功率、加工示意图、机床联系尺寸图、机床生产率计算卡。
