M6163-多工位孔加工组合机床主轴箱设计 下载积分：50　资料编号： M6163

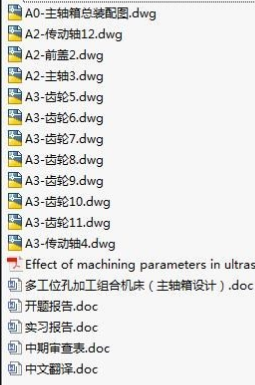

作品包括:

Word版设计说明书1份，共59页.约16000字

开题报告一份

外文翻译一份

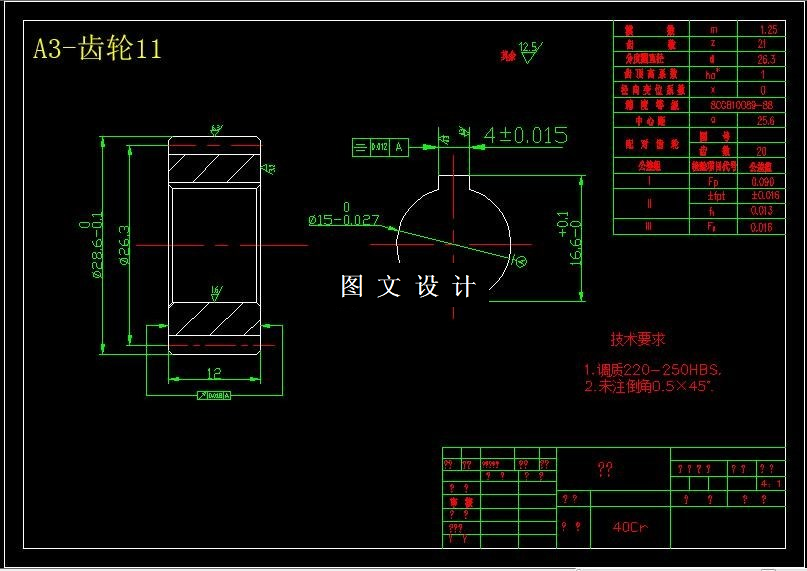

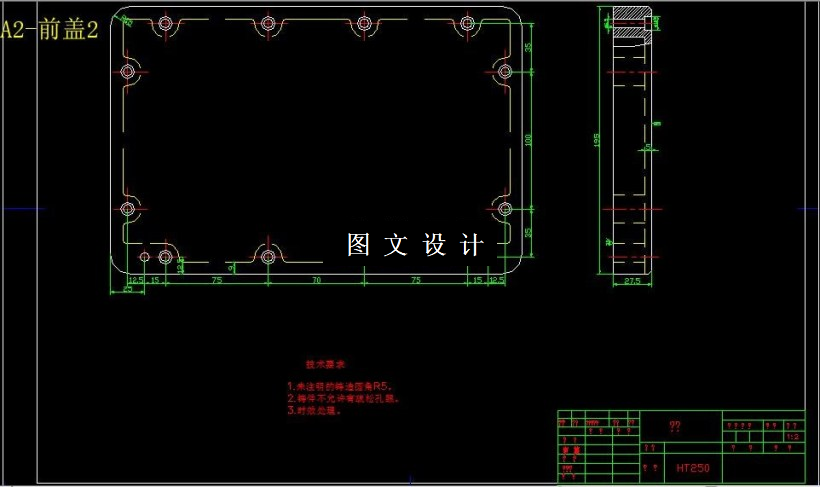

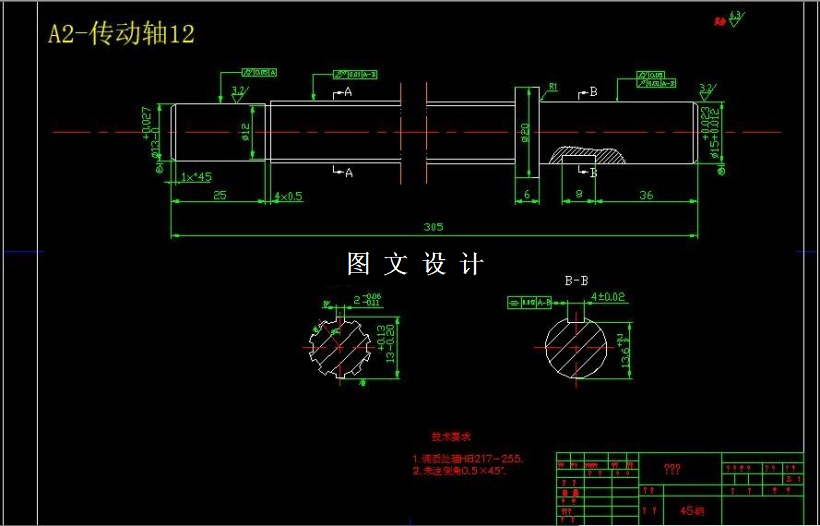

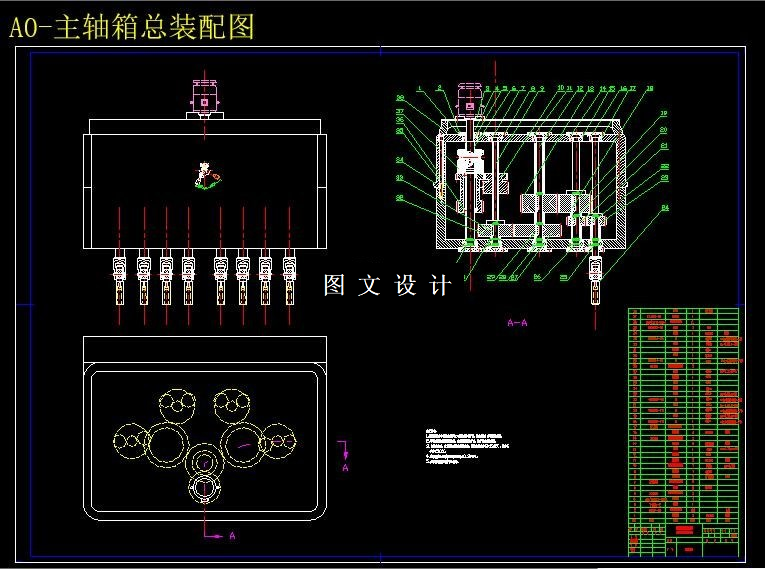

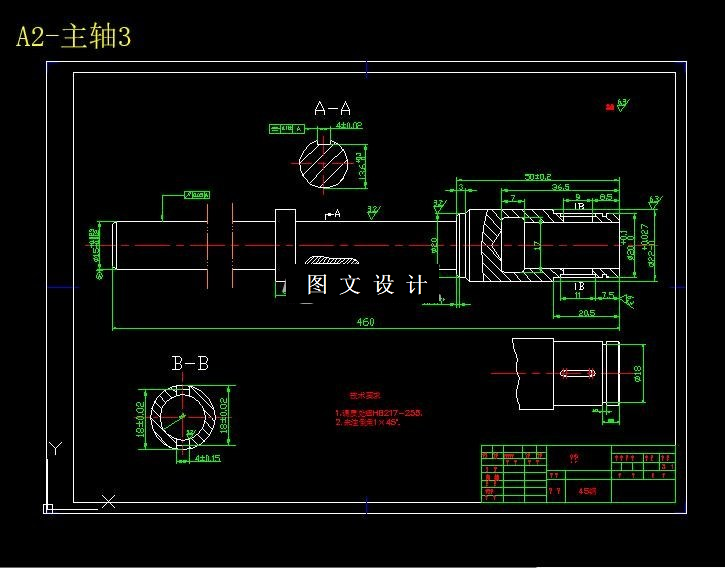

CAD版本图纸，共12张

摘要

本设计介绍了减震器活塞及支承座上双面活塞八个大孔和八个小孔的多工位立式组合机床的设计过程。它包括组合机床的总体设计，主轴箱设计和夹具的设计三个部分。前者包括组合机床的总体设计，切削用量的制定及刀具的选用。三图一卡（被加工零件工序图，加工示意图，机床联系尺寸图，机床生产率计算卡）编制。中者包括主轴箱结构绘制，主轴箱设计原始依据图，主轴机构形式的选择及动力计算，传统系统的设计与计算，主轴箱坐标计算以及主轴箱总图设计，部分轴，齿轮，轴承的校核。后者包括工作台的设计合夹具的布置，以及完成多工位的机械传动部分。 459481
