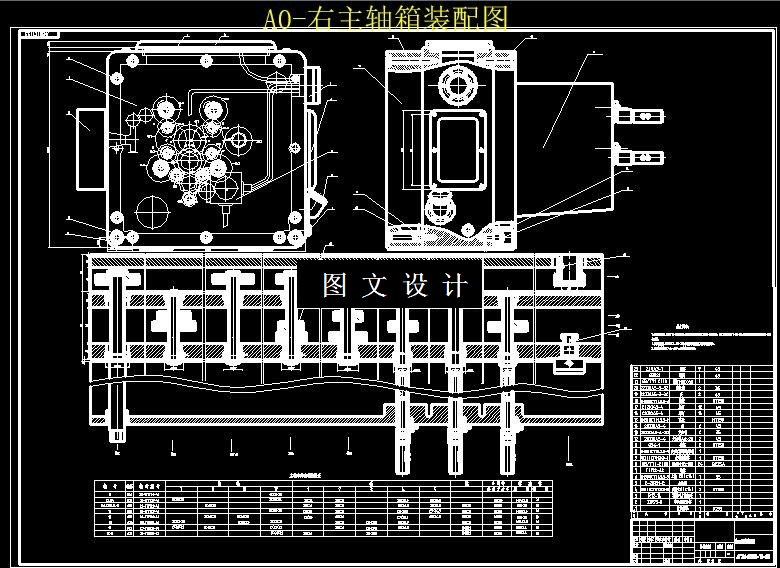

M6168-拖拉机变速箱体三面攻螺纹组合机床总体及右主轴箱设计 下载积分：50　资料编号： M6168

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共13张

摘要

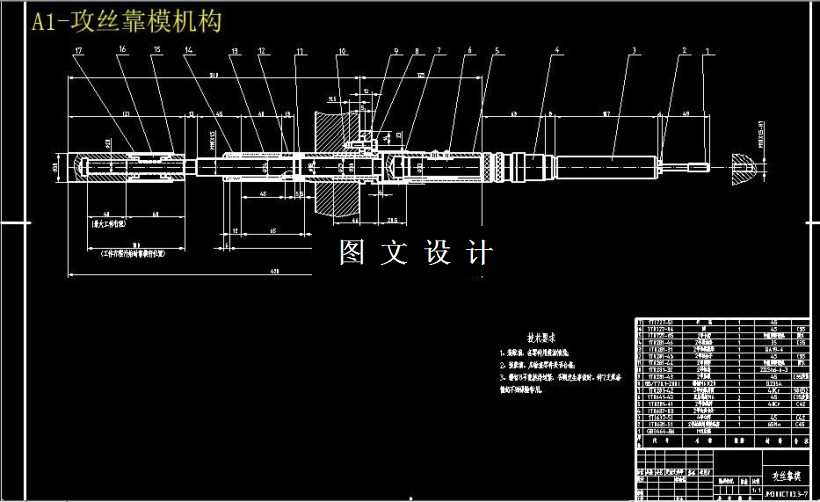

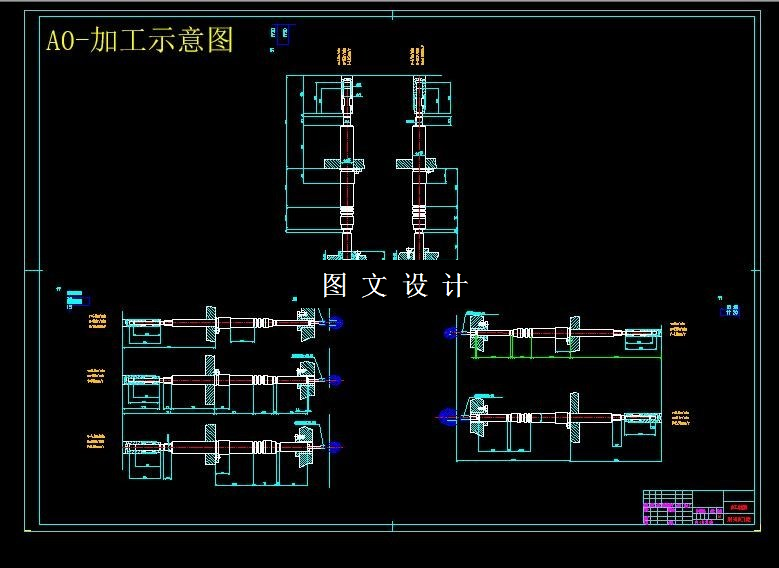

本设计中，主要介绍了如何设计JM300拖拉机变速箱体三面攻螺纹组合机床总体及右主轴箱，根据加工示意图所确定的工件加工孔的数量、位置和切削用量，选定了主轴的类型，详细准确的设计了传动系统，并且对箱体结构，传动零件的选用，攻丝卡头，靠模装置，攻丝行程机构等做了说明。在机体上加工4个满足深28mm位置公差为0.4mm尺寸要求的M14螺纹孔时，然后加工7个满足深21mm位置公差为0.2mm尺寸要求的M10螺纹孔。且为了满足生产率的要求,顶面螺纹孔数量较多，特采用立式单工位形式的组合机床对多孔进行攻丝加工。在设计过程中，采用后面、左面、下面三面定位, 左面和后面用定位销定位，下面用定位条定位。上面采用气压缸夹紧, 加工工艺性较好,零件装夹方便。夹具设计的目的是使工件在机床上定位准确，夹紧可靠。在经过大量的设计计算之后，采用立式单工位的加工方法，同时对11个孔进行攻丝加工。该机床成本低，加工精度高，操作使用方便，减轻了劳动强度并提高了生产效率。
