M6169-链轨节孔加工组合机床设计及主轴箱设计 下载积分：50　资料编号： M6169

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共15张

摘要

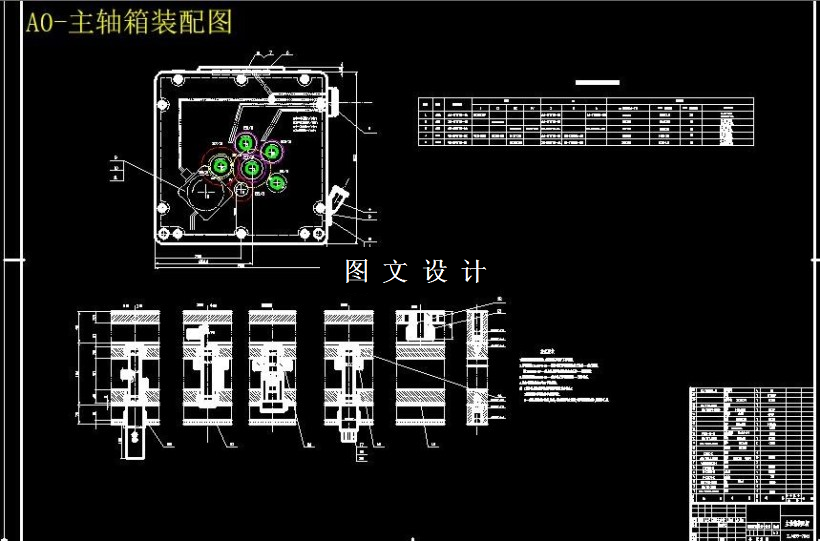

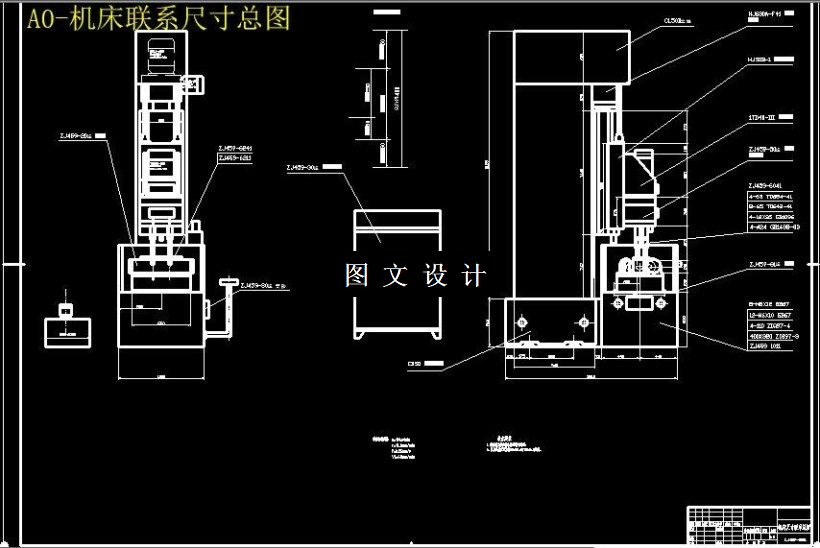

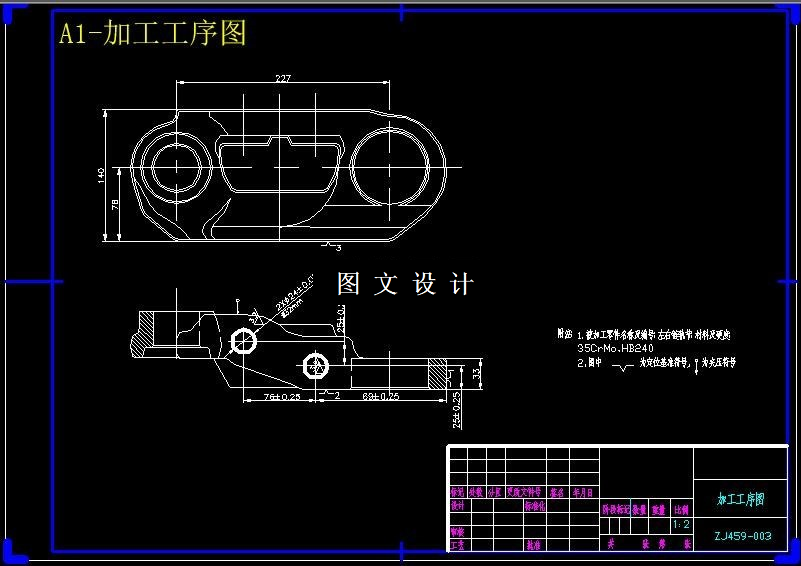

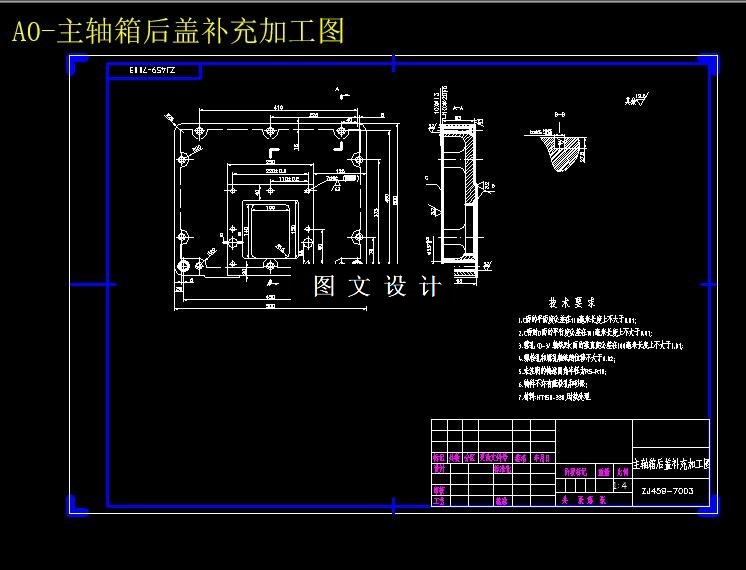

该机床设计的重点分总体设计和零部件设计两部分。总体设计包括对链轨节进行工艺分析、确定专机的配置型式和工件定位、夹紧方案；对各种切削参数进行计算，从而确定动力箱电机功率以及完成加工工序图、加工示意图、尺寸联系总图、生产率计算卡的设计。根据总体设计要求对主轴箱的零部件进行设计，主要包括绘制原始依据图、确定主轴和齿轮、完成动力计算、设计传动系统、绘制主轴箱装配图和零件补充加工图。 该机床采用液压滑台实现刀具进给，采用机械动力箱驱动各个主轴的旋转运动保证各个主轴的转向、转速等，借助导套引导刀具实现精度要求和稳定的钻孔加工。 本组合机床能满足加工要求，保证加工精度，机床运转平稳，工作可靠，结构简单，装卸方便，便于维修、调整。操作简便，减轻了工人的劳动强度，提高了劳动生产率。
