M6442-微型轿车转向系设计（齿轮齿条式转向器的设计） 下载积分：50　资料编号： M6442

作品包括:

Word版设计说明书1份，共49页，约19000字

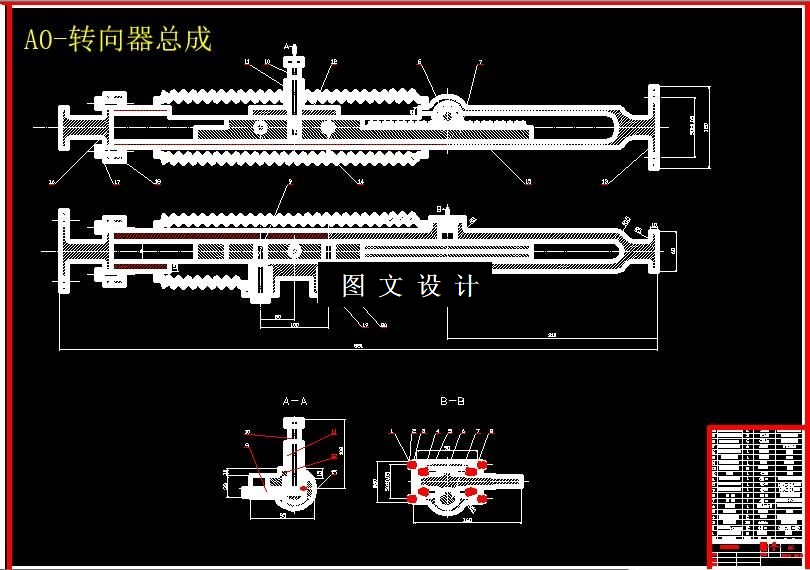

CAD版本图纸，共2张

摘要

转向系统是汽车中一个重要的子系统，转向系统又可分为机械转向系统和动力转向系统。机械转向系统又有许多分类，其中一种就是齿轮齿条式，由于结构简单，紧凑，质量轻，刚性大，转向灵敏，制造容易，成本低，等优点，因此目前它在微型、轻型货车上得到了广泛运用。 因此本文主要是对齿轮齿条式转向器的设计。根据汽车总体构架参数，转向系的力传动比，转向系的角传动比。采用机械设计中的齿轮设计方法设计齿轮和齿条，验算齿轮接触强度。为了提高转向器的刚度，将齿轮和齿轮轴做成一体式。得出合理啮合的齿轮齿条。然后设计转向传动机构，主要设计其中的转向横拉杆和梯型臂。选择合理的转向减震器和转向操纵机构，完成转向系统的设计。得出结构简单紧凑，零件数目少的转向系统.
