M6626-自动注液机系统设计[含SW三维图] 下载积分：50　资料编号： M6626

作品包括:

Word版设计说明书1份

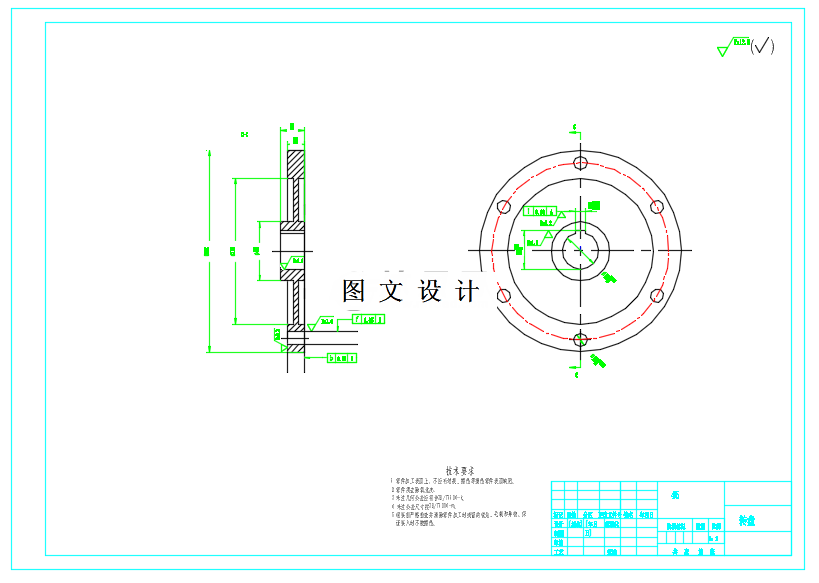

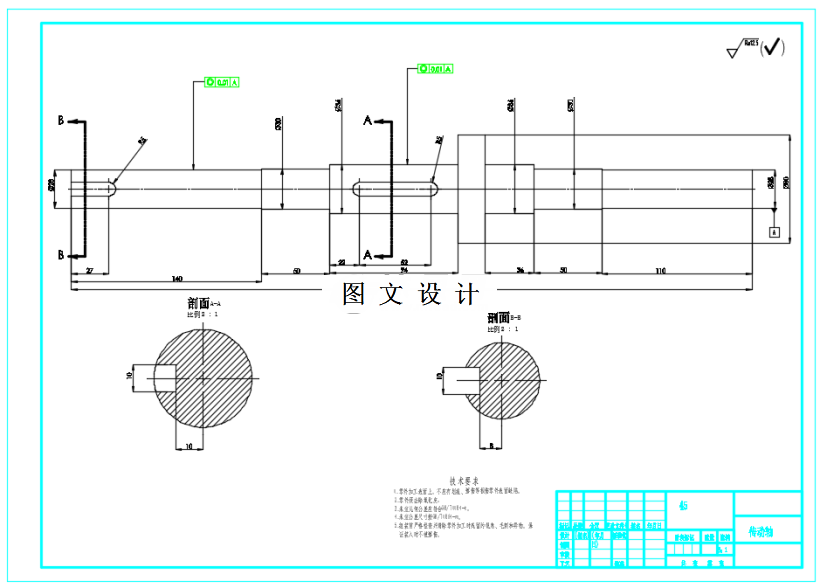

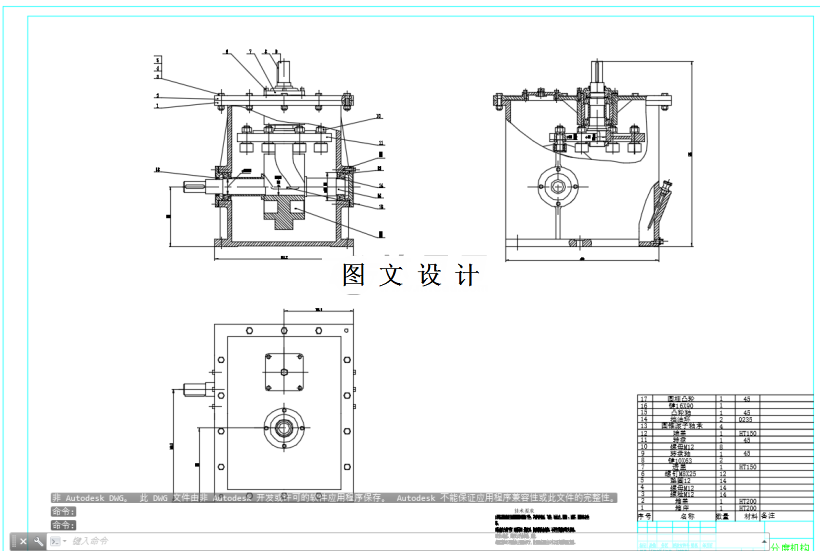

CAD版本图纸，共6张

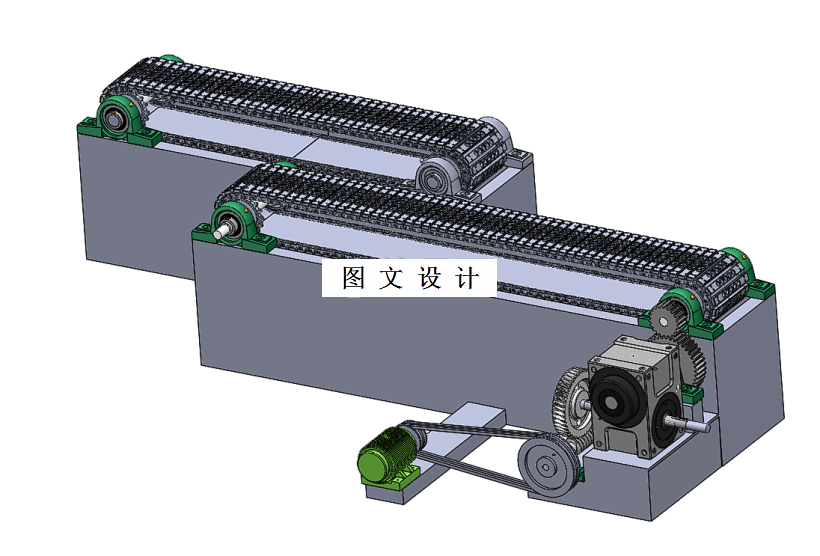

SW三维图一套

摘要

针对纽扣电池的自动组立生产线传动问题，设计一套电极自动组立机的传动部分。经过分析，其原理为电动机提供动力，经由凸轮分割器明确传动链的运动与制动时间。主要应该选取合适的电动机并合理设计凸轮分割器结构，实现传送电极至各工位的功能，满足电极自动组立生产线的流水操作要求，设计一种针对纽扣电池的自动组立生产线主要结构如下：电机、小带轮、传动带、大带轮、蜗杆、蜗轮、凸轮分度器、主动齿轮、从动齿轮、传动轴 、链轮、链、阻力定位块、轴承座 和生产线2。 计算了各个部分的主要部件所需参数并进行了校核，使用solid works三维软件完成了全自动组立生产线设计的装备图及各主要零件的三维建模，并用autoCAD绘制了全自动组立生产线设计的装配图及部分关键零件图。
