M7268-履带式起重机起升机构闭式液压系统设计 下载积分：330　资料编号： M7268

作品包括:

Word版设计说明书1份

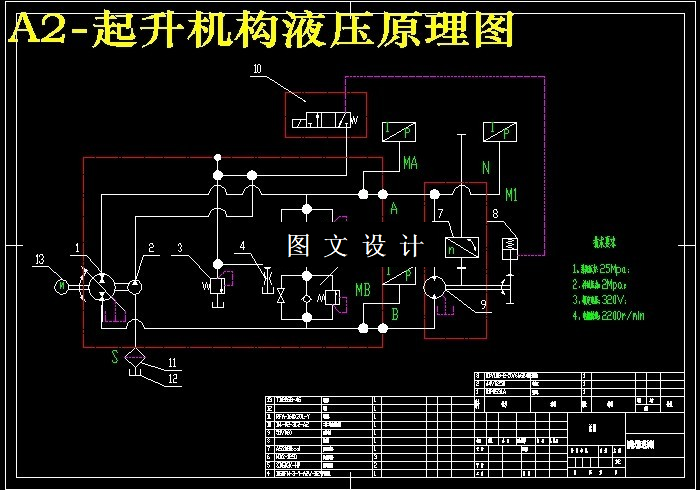

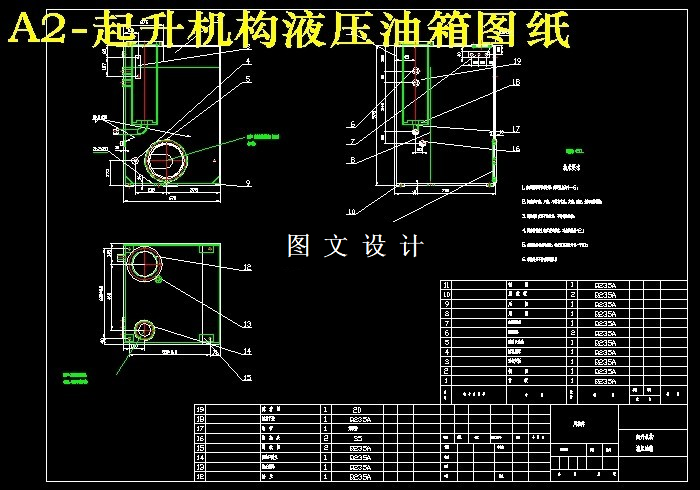

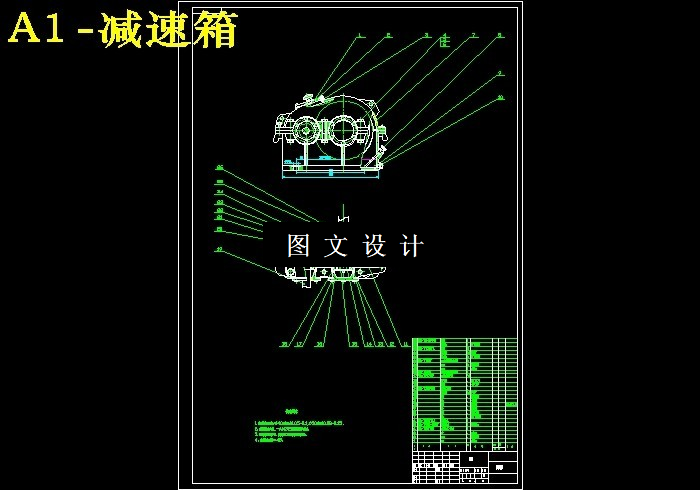

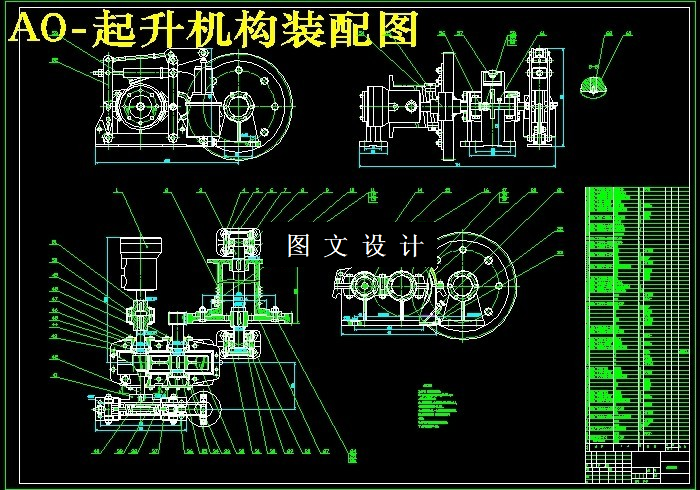

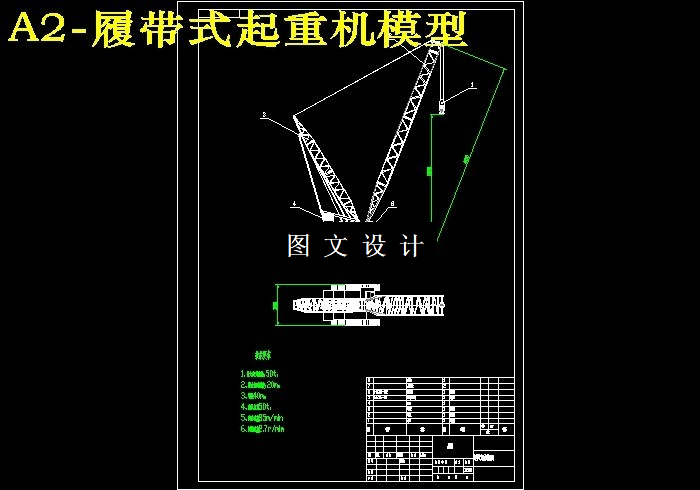

CAD版本图纸，共6张

摘要

 履带起重机起升机构作为履带起重机的重要机构之一,其动态特性会直接影响整机的起重性能。而目前,国内起重机起升机构多采用开式液压系统,国外已实现了全闭式液压系统。 与开式液压系统相比,闭式液压系统的特点是:大多是单泵单马达系统,且机构动作不相互影响;传动平稳,液压冲击和能量损失小;全电控可实现二次起升防回跌功能;管路连接少,且布置方便;油路简单,阀块少,出现故障的几率低;电控系统设计的可靠性对于安全至关重要。因此,对闭式液压系统在履带起重机起升机构上的研究具有较大的工程实用意义。本文主要完成了闭式系统电液控制平台的液压和电气原理设计,并依据计算结果对闭式系统液压系统进行了设计，并进行元件选型和CAD建模。

关键词:闭式液压系统;起重机；CAD
