M7278-经济型数控车床进给系统设计[含SW三维图] 下载积分：440　资料编号： M7278

作品包括:

Word版设计说明书1份

PPT答辩一份

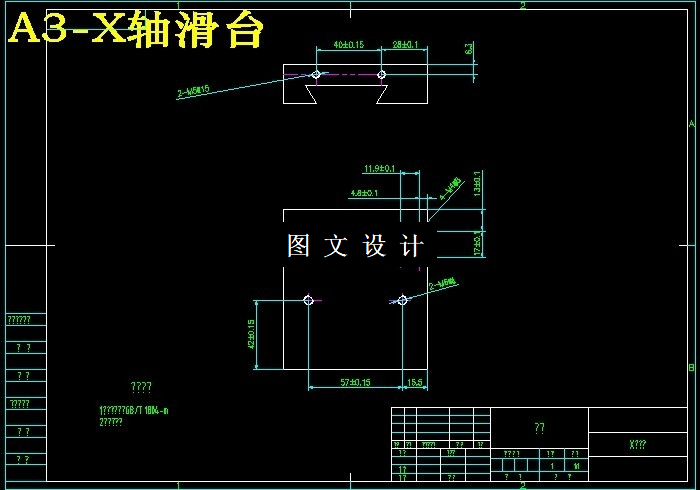

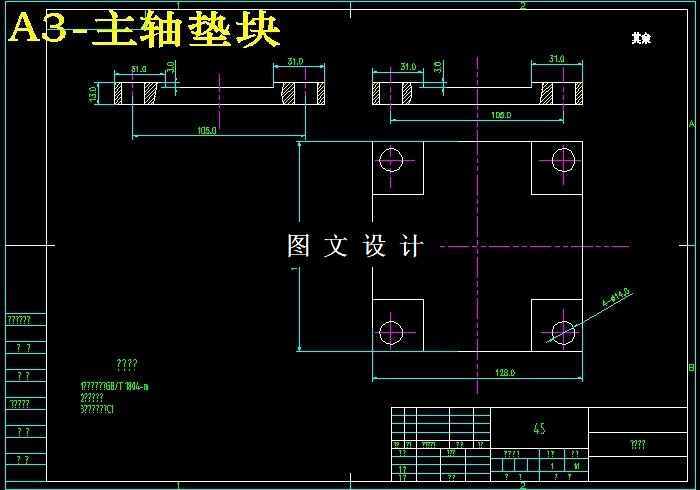

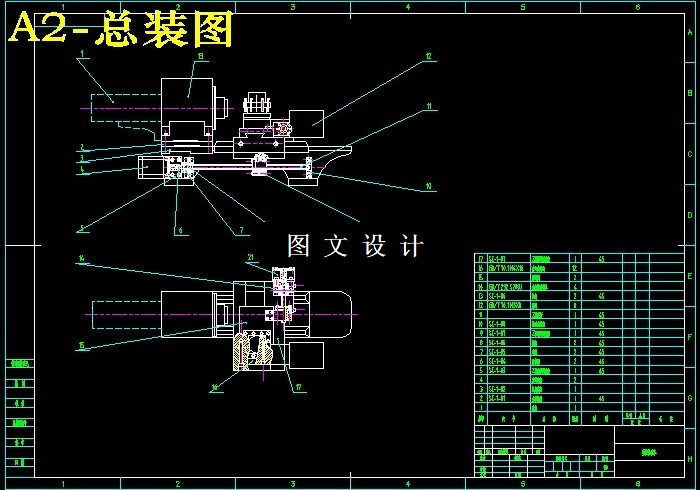

CAD版本图纸，共14张

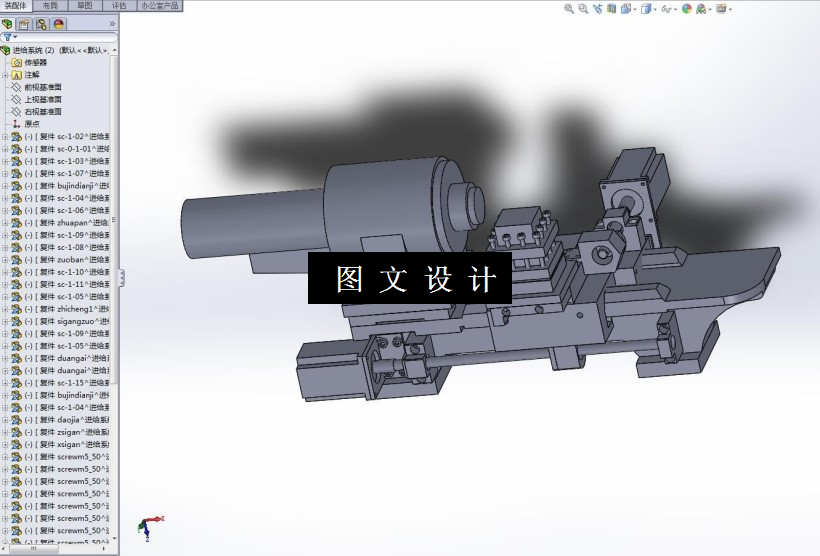

SW三维图一套

摘要

经济型数控车床的进给系统是指能分别沿着X向和Z向做进给运动的系统，即是经济型数控车床的横向进刀机构、纵向进给机构、数控铣床和数控钻床的X-Z工作台等。经济型数控车床的X-Z数控工作台，通常由移动滑块、导轨座、丝杠螺母副，以及电动机等部件构成。其中电动机为伺服电机，做为执行部件用来带动滚珠丝杠，滚珠丝杠螺母带动滑块和工作平台在导轨上运动，完成工作台在X、Z方向的直线移动。导轨、丝杠和伺服电动机等均以标准化，由专门厂家生产，设计时只需根据工作载荷选取即可。控制系统根据需要，可以选取用PLC控制系统或是单片机控制。 该设计从经济型数控车床的方案入手，设计其进给系统的三维结构图、装配图和主要零件的零件图。详细论述进给传动系统各组成部分，以及各部分的计算和选用。
